はい、じゃ今日の本題です。
昨日からご紹介している
GSX1400にELメーターパネルを取り付けてみよう！
ですが、今日は後編、最終回となります。
前編は以下のリンクよりご覧頂けます。
■【前編】GSX1400にELメーターパネルを取り付けてみよう！
さて前回までは確か・・・
スピードメーターを取り外してロアカバーを取り外した所まででしたね。
今日はこの続きをご紹介していきます。

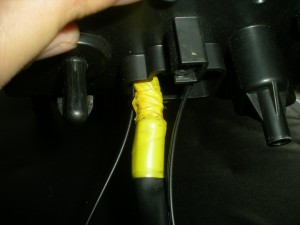

ロアカバーを取り外すとメーターステーにメーター配線が
タイラップで固定されていますのでニッパーで切っておきます。
次にメーターステーを固定しているナットを2カ所取り外します。
メーターステーにもう一カ所配線がクランプされているので
このクランプも取り外します。
メーターステーはブッシュが付いていて、
メーター側の爪が差し込まれるようになっています。
爪からステーを取り外すとステーが外れます。
さぁここからメーター本体を分解する作業になってきますので、
鉄粉、砂ほこり、が多い場所などでは分解しないように注意しましょう。
裏側から数本でメーターレンズが固定されていますので
周囲のボルトを全て取り外していきます。
ボルトを取り外したらメーターレンズに手を添えながら
メーターをひっくり返して、それからメーターレンズを取り外します。
さぁメーターレンズが外れました。
ここにこのELパネルを組み付けていきましょう。
文字盤を固定しているボルト2本を取り外します。
ボルトを取り外したら針に力を掛けない様に
細心の注意を払いながらELパネルを滑り込ませていきます。
うまく滑り込ませたら文字盤の位置を微調整して
元通りボルトで固定します。
タコメーター側も同様に文字盤のボルトを取り外して。
スピードメーター側と違って、タコメーター側は
インジケーターランプなどがあるので
０の位置ではELパネルを滑り込ませることが出来ません。
タコメーターの針を優しく5,000rpmぐらいまで動かしてから
ELパネルを滑り込ませます。
タコメータ側も元通り文字盤のボルトを固定したら
ELパネルの組付けは完了です。
次はELパネルの配線を処理していきます。
まずは液晶の表示操作ボタンを取り外して。
インジケーターのカバーを取り外しましょう。
基板のすぐ脇に固定ボルトが有るのでドライバーなどでキズを付けないように注意しましょう。
ボルトが外れたらインジケーターのカバーを取り外します。
これが取り外した状態ですね。
次はメーターを裏返していきますが、
メーターの針や液晶部分に注意しながらメーターユニットを固定しているボルトを
裏側から取り外して、メーターユニットを取り外します。
正確には完全に取り外さずにメーターユニットを浮かせるような感じです。
浮かせた隙間からELパネルの配線が一番無理なく通る部分を探して
メーター配線と一緒に裏側から取り出しましょう。
ELパネルの配線はこんな感じでうまく通りました。
これでレンズを取り付けることが出来ますが、
レンズは取り付ける前に柔らかいティッシュなどで薬品など一切付けずに
優しく、優しくほこりと薄い汚れを落とす感じで磨きましょう。
メーターのレンズ内側は多分ご存じの方も多いと思いますが、
曇り止めの特殊コーティングがされているので、コンパウンドなどで磨くと
クリア塗装が剥がれたようになってしまいますので、強く擦ったり
薬品を使用したりするのは厳禁です。
優しく吹き上げたレンズをメーターに被せてっと。
レンズを被せる際は配線などが挟まらないかどうか
確認しながら取り付けましょう。
レンズを取り付けたらメーターを裏返して
分解時の逆の手順でボルトを取り付けていきます。
ステーも元通り取り付けてっと。
メーター配線と一緒にELパネルの配線もクランプします。
メーターロアカバーを取り付けて、インバーターとELパネルの配線を
接続して点灯テストをしておきましょう。
上が点灯前で下が点灯状態。
鮮やかですね。
残念ながら日中はグリーンに点灯させて照度全開にしても
ブルーとの差が分かりません。。
いや、どちらかというと暗いブルーにしかみえません。
夜見るとちゃんとグリーンなんですけどね。
点灯状態も確認出来ましたので、
あとは元通り車体にメーターを取り付けて電源を適切な場所から取り出せば
作業は完了です～♪
最後までちゃんと写真撮影が出来なかったのでここで写真は終了です。。
ごめんね。
この他にも色々と作業は実施したのですが、時間との闘いが激しかったため
写真撮影出来ず・・・・無念。。
また改めて写真撮影をします！
