時間にあまり余裕が無いので、早速いつもの

開店時のTODAYのグリップ表面温度と明日の大阪の天気をお知らせです。

4.6℃

曇り時々晴れ

明日も大阪は強い冬型の気圧配置に覆われているため、

雪や雨が降る予報が出ています。

また、今日も同様ですが風も強いので特に小排気量

スクーターなどの方は突風や横風にご注意下さい。

では今日の本題です。

先日からご紹介している、

シグナスZの駆動系をオーバーホールしてみよう！

シリーズですが、本日が最終回となります。

前回までの記事は以下のリンクよりご確認下さい。

■【第1回】シグナスZの駆動系をオーバーホールしてみよう！

■【第2回】シグナスZの駆動系をオーバーホールしてみよう！

■【第3回】シグナスZの駆動系をオーバーホールしてみよう！

さて前回まではたしか、

クラッチ廻りの整備が完了したところまででしたね。

今日はこの続きをご紹介しますね。

整備が完了したクラッチをエンジンに取り付けて、

クラッチアウターも被せてセンターナットを仮固定しておきます。

次はプーリーを取り付けていきましょうか。

メーカーから取り寄せておいた新品のプーリーと、

ドライブフェイスを並べて新旧揃い踏みで記念撮影っと。

ううぅぅぅ・・・・グロテスクですね・・・。

このブツブツを見ると背筋に悪寒が走りますわ。

まぁ例の如く新品は超絶美しい状態でいい感じ♪

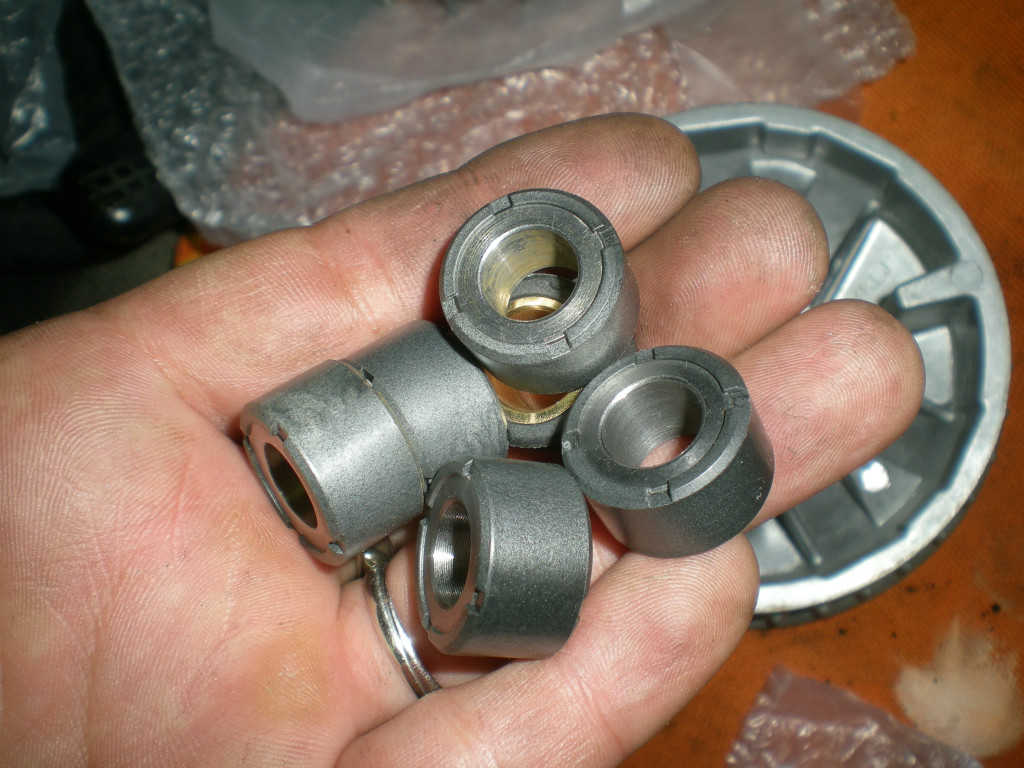

当然、新品のプーリーには新品のウェイトローラーですね。

新品はどれもこれも美しいですな。（当然ですがｗ）

んで、ウェイトローラーはプーリーに組み込む前に、

表面に薄くシリコングリスを塗っておくのをお忘れなく。

まぁ多少多く塗っても問題ありませんが、無駄になりますので

適切な量を塗っておきましょう。

向きを間違えないように注意しながらウェイトローラーを

新品のプーリーに装着です♪

ちなみに、シグナスZには隠されたモデルがあるらしく、

ウェイトローラーを3個しか使用していないモデルがあるそうな・・・・。

しかもね、車台番号からは推測できないらしく、必ず事前にウェイトローラーの

個数を確認してくださいとのこと。

ウェイトローラー3個って・・・・どんなプーリーですのｗｗｗ

ちょっと気になりますね。。

んで、ウェイトローラーを押さえるランププレートの

ウェイトローラー接触部分にも薄くシリコングリスを塗っておくと

GOODです～♪

ランププレートをプーリーに取り付けたら、

エンジンにプーリーを取り付けます。

プーリーボスもセットした状態で取り付けますが、

プーリーボスを押しすぎてウェイトローラーがバラバラにならないように

注意しながら、裏側から指でランププレートを押さえながら取り付けましょう。

んで、最後にプーリーボスをしっかり押し込んでおきましょう。

プーリー表面は作業によってグリス分や油分が付着していますので、

パーツクリーナーを吹き付けたタオルで、ベルト接触面を脱脂しておきます。

油分やグリス分が付着しているとベルトのすべりなどが発生しますので、

必ず脱脂しておくのをお忘れなく。

ここでＶベルトをクラッチ側から取り付けて、

プーリーに引っ掛けます。

この状態から、クラッチを指でしっかり握って

ベルトをクラッチにしっかりと落とし込んだ状態にして、

ベルトを緩めます。

緩んだ状態でドライブフェイスを取り付けること。

ベルトの緩め方が不十分でナットなどを取り付けた場合、

クランクシャフトのスプライン(ギザギザの部分ね)をワッシャで潰してしまう

恐れが有りますので、必ずしっかりとベルトを緩めた上で、

ワッシャを確実にスプラインに併せてナットを取り付けること。

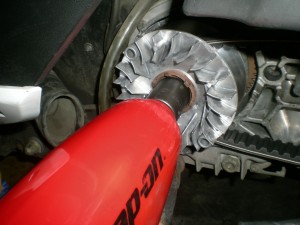

仮止めしていたクラッチのセンターナットと、

プーリーのセンターナットをインパクトレンチで締め付けます。

これでプーリー廻りの作業は完了です。

最後は諸悪の根源であるプーリーカバーですね・・。

汚れ方もすさまじいですが、

何よりこの内側のカバーを固定していたボルトが外れて

起きてしまったトラブルゆえ、新しいボルトを入れるのと併せて

他のボルト類も締め付けのチェックを行っておきます。

んまぁ～結論から言いますとね、

全部緩んでた・・・・

ですです。

今回は1本だけ外れてしまいましたが、もう少し遅かったら全てのボルトが

外れていたかもしれません。

そうそう、ココのボルトも緩々で、今にも外れてしまいそうな状態でした。。

どんな締め付けかたしてるんだか・・・・。

締め付けが完了した後、エアーブローしてカバー内側の汚れを

キレイにしておきました。

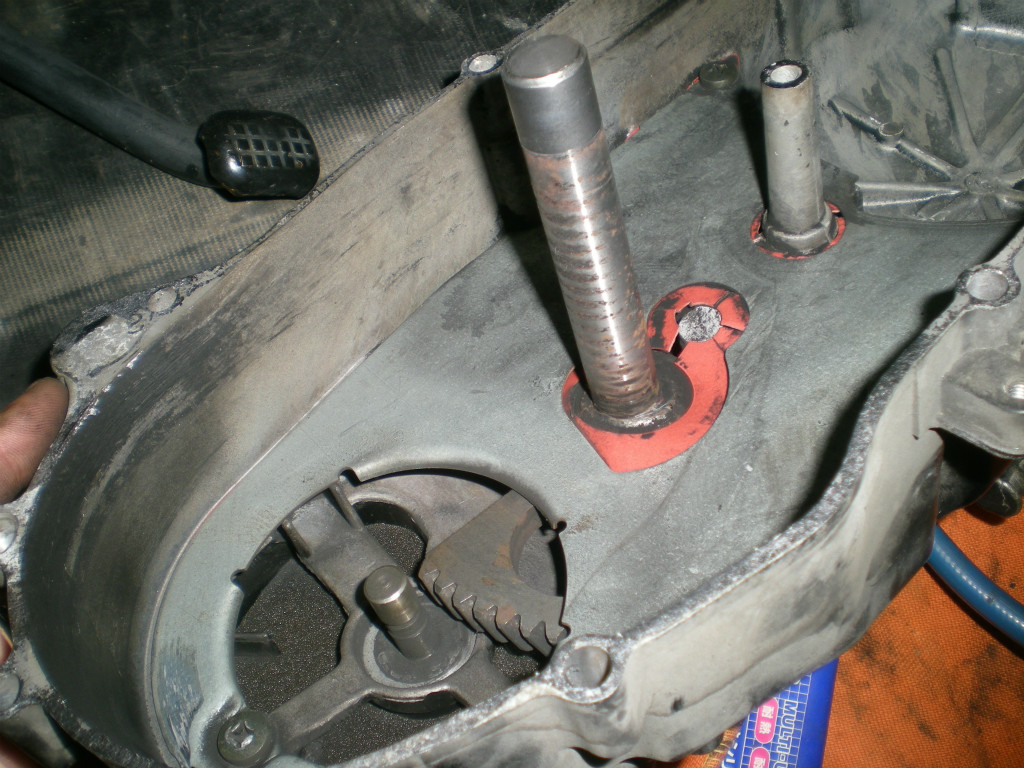

よく見るとね、この車両はキックペダルが付いているにもかかわらず、

構成部品が足りずにキックペダルが使用できないようになっています・・・。

オーナー様に最後に確認したところ、車両を購入した段階で既に使用できませんでしたと。

過去にはちゃんと付いていたんでしょうな・・・スプリングの跡とかが残ってるぐらいだから。

※一瞬、こちらで部品を紛失してしまったのかと思って店中を探し回ったのはココだけの話♪

元通りプーリーカバーを取り付けて駆動系のオーバーホール作業は完了です♪

エンジンを始動して、変速などに異常が無いか確認して

作業は完了です♪

んでこれが今回このシグナスＺで交換した部品類です。

ファンが砕け散ったのが良かったと言えばいいのかなんなのか・・・・・

ま、こういうのが怪我の功名ってヤツ？ちょっと違う気もするな。

えｗ使い方間違ってる？ｗまぁいいや。

今回も最後まで見てくれて有難うございました♪

水曜日からはまた別の整備のお話をご紹介しますね。
