はい、じゃ今日の本題です。

タイトルはなんか前にも見たことがありますよね。

そうなんです。実は以前ご紹介したジェットフォースなんですね。

しかも、確か修理完了したんじゃ・・・・

勿論、完了しましたよ

ただ、お客様の引取りの都合がつかず、

お盆前までお預かりしていたんですね。

んで、

2日に1回程度エンジンを掛けていたある日・・・・

キュルルルルル・・・・キュルルルルル・・・・キュルルルルル・・・・

はい？

なんで掛かんないんでしょ？

とりあえず燃料の量とか、スパークプラグとか、イモビの動作とか、基本的な部位を

見直しますが、どこも問題ありません。

スパークプラグにも湿り気が無いし。

うむぅ・・・

なんかおかしい。

エアークリーナーからパーツクリーナーを吹き込んでから

セルを回すと、

キュルル・・ボッ・・ボッ・・ボッ・・ボボボボボボボボボボ

おっｗ

パーツクリーナーを吹き込むとエンジン始動っと。

ということは、やはり燃料か。

んでダイアグテスターを接続して確認するとですね・・・

※写真無し

Fuel Injector Fault

・・・・ハイ？

インジェクターですと？

いやいや、つい一昨日までエンジン普通に掛かっていましたやん。

はぁ・・・・インジェクターが天に召された？(まだ半信半疑)ようです。

念のためインジェクターのカプラ配線も点検した結果、

やや配線に硬化が見られたので、ザックリと切り落として

新鮮な配線で処理することに。

んでから、インジェクターをエンジンから取り外した状態で

セルを回すも、燃料が噴射されません。

※通常はインジェクターから燃料が噴射されます

くそぉ・・・やはりインジェクターが完全にダメです。

いきなり本社にインジェクターを発注するのは

時期尚早なので、とりあえず在庫車からインジェクターを取り外して

交換してからもう一度確認すると、セルを回すと同時に

勢いよく霧状の燃料が噴射されます。

2000%インジェクターの故障が決定した瞬間

ふぅ・・・。

どうせ国内には在庫が無いんだろうと、諦めた状態で

本社に確認すると、

「3つ在庫ありますねー。」

おおおおおぉぉぉっ！！

これは奇跡に違いないｗ

今までことごとく、ジェットフォースの部品は国内在庫無しだったのに。

んで、お客様にご了承を頂いて早速発注っと♪

数日後、インジェクターが届いたので早速作業再開っと。

メットインBOXを取り外したすぐ下にある、

赤とオレンジの配線が入っている、これがインジェクターっすね。

インジェクターの取り外しはいたって簡単です。

まずはインジェクター本体を固定している10mmのボルトを緩めます。

パリパリパリっと。

ボルト1本だけなので楽チンです♪

ボルトを取り外したら、マニーホールドから引っこ抜きます。

インジェクター本体が外れたら、次は燃料のデリバリーホースを

取り外していきますが、通常の燃料ホースのように

ホースバンドなどで固定されていません。

インジェクターには燃料ポンプから圧送されたガソリンによる圧力が

常に掛かっている為、ホースバンドでは圧力に耐えられない為、

専用の金具を使用してインジェクターとホースを固定しています。

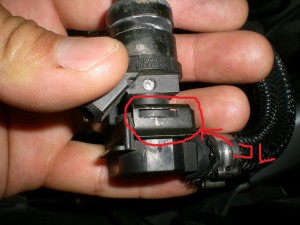

この金具1つで固定しています。

この金具を横にスライドして取り外します。

スライドさせると意外と簡単に外れます。

大丈夫なのか？と心配になるぐらい。

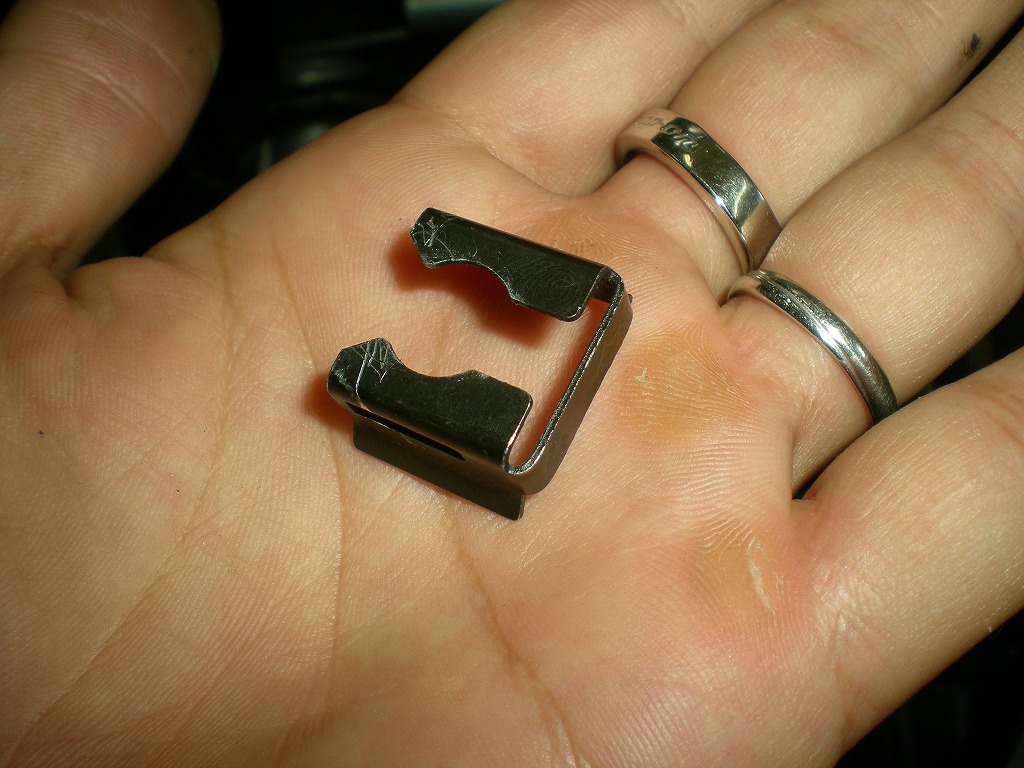

んでこれが取り外した金具ですね。

あとはデリバリーホースとインジェクターとを分離させるだけです。

Oリングが結構しっかりとハマリ込んでいるので、軽く引っ張ったぐらいじゃ

外れないかも知れませんが、頑張って引っ張って分離させましょう。

んでコレが分離させた状態です。

写真でも少し写っていますが、インジェクターを取り外した後の

マニーホールドには必ず詰め物をして、異物が入り込まないように

フタを忘れずにしておくこと。

プジョー　ジェットフォース125FIに使用されているインジェクターは

シーメンス製のDECAインジェクターです。

噴出口を見てみましょうか。

穴が小さすぎてよくわかんないですが、よぉ～く見て下さい。

小さな小さな穴が開いているの分かります？

しかも、噴出口は中央に開いてないんですよ。

中央より少し外側に噴出口があるんですねー。

※私にも写真では見えませんｗ

外観の見た目ではなんら異状がある様には見えませんが。。。

まぁ故障しているのは歴然なのであきらめます。

んでこれが取寄せておいた新品のインジェクターです。

新旧並べて比較してみましょう。

比較って言っても、どっちも同じですわｗ

キレイか汚れてるかぐらいの差しかわかりません。

では早速取り付けていきます。

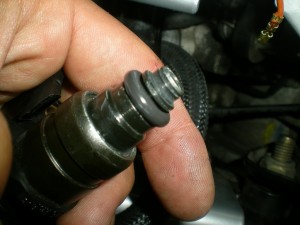

まずは新品のインジェクターのデリバリーホースとの接続部分のOリングに

薄くシリコングリスを塗っておきましょう。

んで次はデリバリーホースにインジェクターを差し込みます。

インジェクターを差し込む量は、Oリングすぐ下に彫られている2本筋が有りますよね。

その筋の1本目までにしておくこと。

ついつい奥まで差し込みたくなりますが、2本目まで差し込むと

固定金具を入れれませんのでご注意を。

んでこれが固定金具を入れ終わった状態です。

2本目の筋が見えている状態ですね。

これでOKです。

次はマニーホールドに差し込む部分のOリングにも薄く

シリコングリスを塗っておきます。

後はマニーホールドに元通り差し込んで、ボルトで固定しましょう。

次は配線を一時的に接続してエンジンの始動テストを行います。

キュルキュ・・・ブボボボボボボボボボボボ

セル1発始動です♪

何度かテストを繰り返し、さらにダイアグテスターでも

診断を行いますが、エラー表示も無くなって一安心です。

次の作業は、カプラを取り外して直接端子を差し込む形にした

インジェクター用配線の処理です。

端子に熱収縮チューブを被せてっと。

あとはヒーターガンで炙って収縮させてっと。

これで配線同士が狭い中で触れ合っても大丈夫ですな。

といっても、単純に差し込んでいるだけでは外れてしまうので、

端子を差し込んでから、コーキングで固定してしまいます。

これで後は完全硬化するまで1日寝かせましょう。

いやぁ～とりあえず国内に部品があったのが奇跡ですわ・・・。

お客様にとっては予想していなかった出費となってしまいましたが、

お返しした後で、再度トラブルに見舞われる事を思えば

不幸中の幸いとでもいいましょうか。

ともあれ、これ以上トラブルが出ないことを切に願うばかりです♪
