さて、今日ご紹介するのはこちらの車両。

ホンダ　ジョルノ(AF27)ですね。

現行モデルの4サイクル車両ではなく、古い2サイクル車です。

通学途中にエンジンが吹けなくなってしまい、お客様とお話しながら

エンジンを掛けて拭け上がらない症状を確認していると・・・・

ぎゅもももももももも・・・・・・！！！！！！

はい、その通りです。

私が止めを刺しました。

この音聞いたので吹け上がらない原因ははっきり分かりましたがｗ

お預かりして早速修理開始。

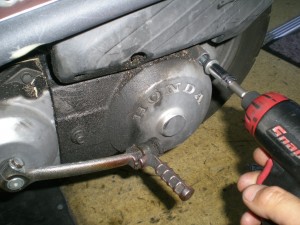

プーリーカバーの固定ボルトを取り外していきます。

AF27のジョルノやDioは前後分割式のプーリーカバーになっています。

まずは後半分のボルトを全て取り外してプーリーカバーを開けてみましょう。

汚れは溜まっているけどそんな大したことになってそうな

雰囲気はありませんよねぇ・・・・・あらら？？？

Vベルトが見当たらない・・・

クラッチの部分をもう少し横から見てみると、

居ましたよ、居ました。

Vベルトの千切れた繊維が。

でも見える範囲には千切れたはずのVベルトがありません。

んじゃ続いて残る前半分も開けて見ましょう。

カバーの上に溜まっている砂利とオイル汚れが

凄まじいことになっていますが、これは最後にキレイに掃除します。

ボルトを外したらカバーを取り外して内部を見てみます。

開けると同時にザラザラザラ～っとこんな感じ。

見事に粉々です。

これこそまさに粉々と言う言葉が似合いますｗ

冗談はさておき、先ほどの写真でもプーリーの後から少し見えていた

Vベルトであったであろう繊維の状態をもう少し近づいて確認してみます。

プーリー部分にキレイにVベルトが巻きついていますね。

早速プーリーを取り外していきましょう。

まずは表面のセンターナットをインパクトレンチで緩めます。

センターナットを取り外すとドライブフェイスが外れますので

取り外して確認してみます。

気持ちいいぐらいキレイに巻きついてます。

渦を巻いたまま引っ張るときれいに外れました。

Vベルトの表面の薄皮？(ブランド名が印字されている部分)を残して

あとの部分は粉末と大小さまざまな黒い塊に変化しました。

プーリーも取り外してみましょう。

プーリーの表面にも黒い跡と激しく擦り付けられた跡がクッキリ残ってます。

完全に溝を取りきる事は出来ませんが、取り付け前に出来る限り凹凸を消してから

元通り組み戻したいと思います。

それより、内部のウェイトローラーの様子が心配でしたが

想像していたよりもキレイな状態でしたので安心しました。

多少の減りは有りますがまだ暫くはこのままの状態でも使用できますので

今回は交換せずに洗浄とグリスアップだけ行います。

プーリーは一度置いておき、次はクラッチ廻りを分解していきましょう。

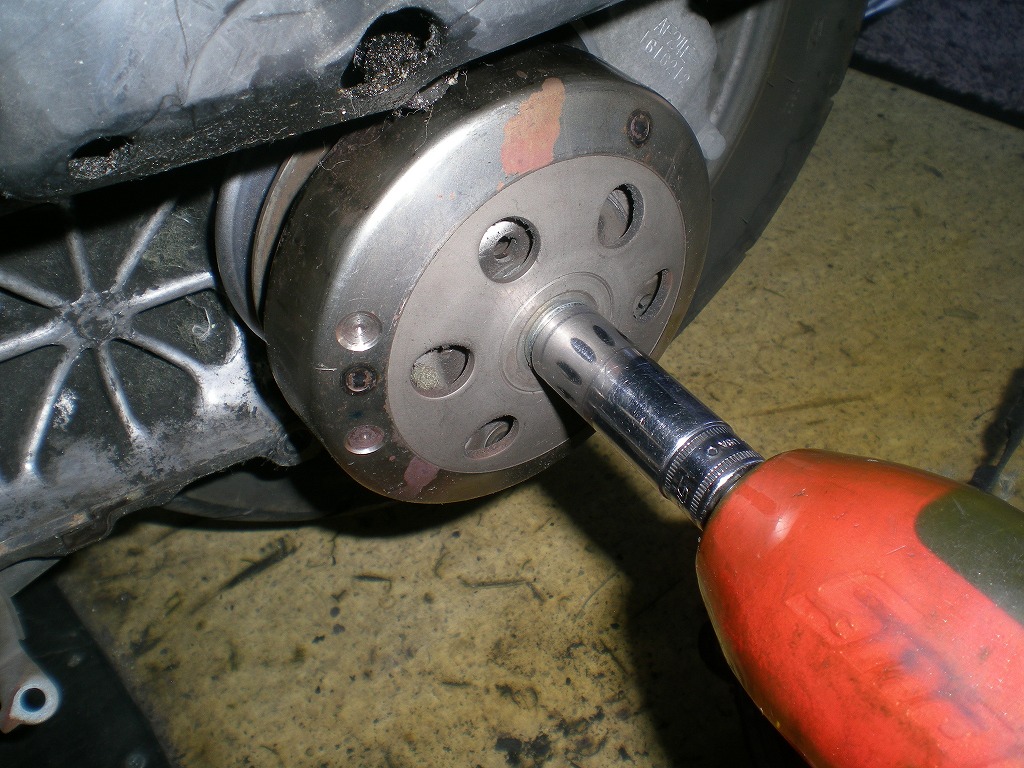

まずはクラッチアウターのセンターナットを取り外します。

ナットを取り外したらクラッチアウターを手前に引いて取り外します。

取り外したクラッチアウターを横から確認してみます。

シーブ部分にVベルトの千切れた繊維がビッシリ挟まってます。

トルクカムを広げて内部に挟まっている繊維を清掃し、

クラッチシュー近辺に溜まっている破片なども全てエアーブローしておきます。

取り外したついでにクラッチシュースプリングの状態も確認しておきましょう。

これで駆動系の取り外し作業は終わりました。

激しく粉だらけになっているクランクケースを、

エアーブローしてキレイに汚れを吹き飛ばしておきましょう。

汚れが酷い部分などはハブラシなどを使用して

汚れやカスをとっておきます。

じゃクランクケースのエアーブローが終わったら話はまたプーリーに戻ります。

予め洗浄したプーリーにウェイトローラーを入れていきますが、

いつも通りシリコングリスをウェイトローラー表面に薄く塗っておきます。

シリコングリスを塗り終わったら、ウェイトローラーの向きに注意して

プーリーにウェイトローラーを入れていきましょう。

ウェイトローラーを入れ終わったらエンジンにプーリーを

元通りプーリーボスと合わせたまま入れましょう。

あえて書いてないですがプーリー表面もダブルアクションサンダーに

800番のペーパーを付けて表面の凹凸を馴らしてあります。

全ての凹凸を取る程削ると変速に異状が出たり、Vベルトに余計なストレスを

与えてしまうので、軽くならす程度しかしていません。

次は清掃したクラッチのベアリング部分にグリスアップします。

手前のニードルベアリングにも擦りこむ様にグリスアップ。

中空部分はトルクカム用直通なのでここにも忘れずグリスアップ。

一番奥のボールベアリングにも届くようにしっかりグリスアップ。

グリスアップが完了したらエンジン側に戻します。

数回クルクルと回してグリスを馴染ませたら、クラッチを手前にずらして

トルクカムを開いて予め新しいVベルトを掛けておきます。

その後、クラッチアウターをインパクトレンチで締め付けて、

さらにトルクカムを広げてVベルトをなるべく落とし込んでおきます。

Vベルトをしっかり落とし込んだ状態で、写真のように上下のベルトを

指で挟みながらドライブフェイスをスプラインにしっかりと合うように

取り付けてからインパクトレンチで締め込んでおきましょう。

これで駆動系の取り付けは完了です。

次は取り外してあるプーリーカバーをキレイにしていきます。

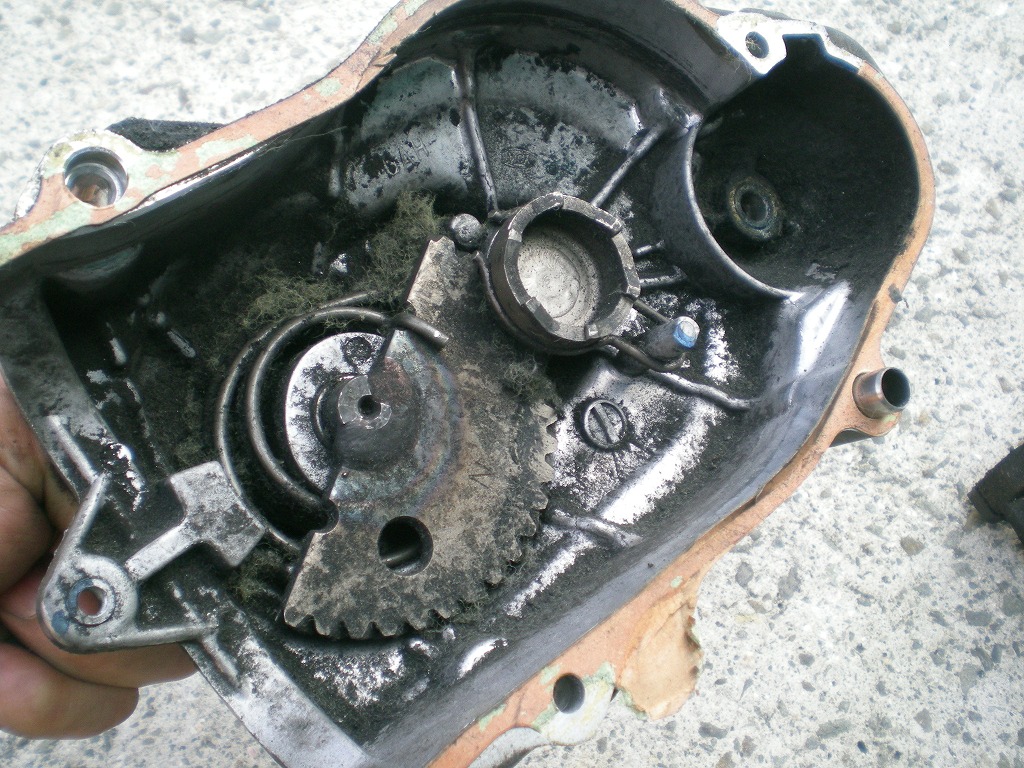

カバー内側はこんな状態になっているので、

エアーブローしたあと、洗浄液で内外共にきれいにします。

洗浄した後はキックギヤ周辺のグリスも流れてしまいますので、

必ず回転軸部分にグリスアップしておくように。

んでキレイになったプーリーカバーを元通り戻して完成です♪

エンジンを始動して軽く吹け上がるのを確認し、

店の近所を少し試乗して問題なく変速されるのも確認できました。

最後に車両全体を洗車して完成です～♪

じゃ今日はここまで！

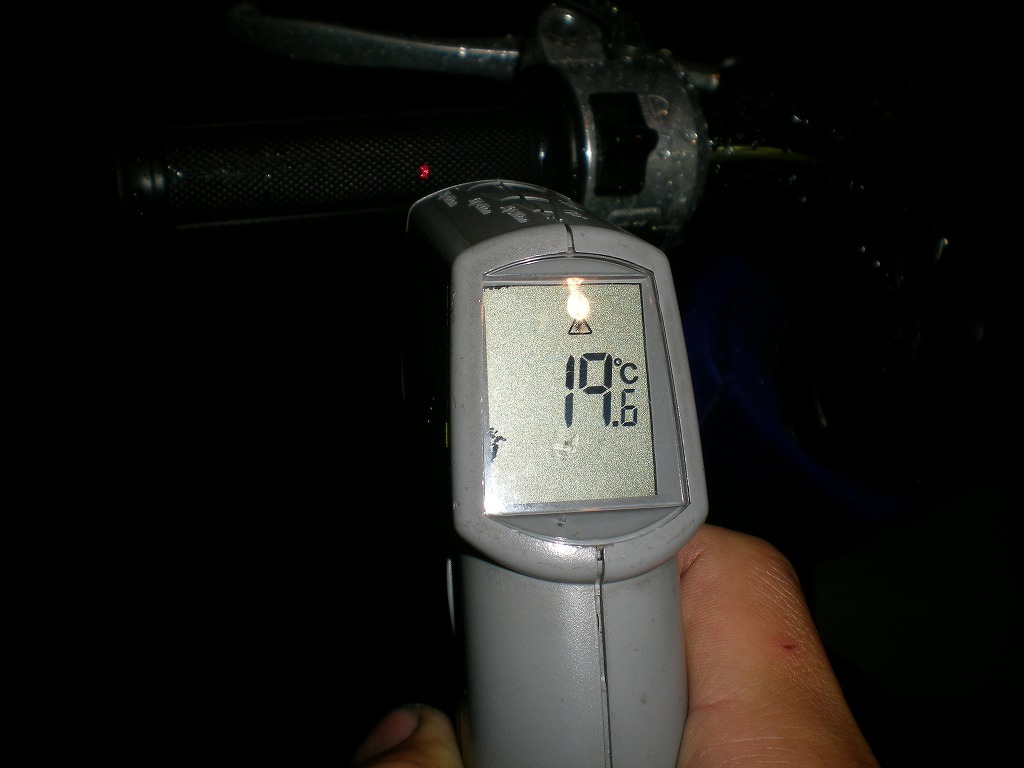

最後に閉店時のTODAYのグリップ表面温度をお知らせ。
