さて、先日から始まった

 イントルーダー800（VS52C）のキャブレターをオーバーホールしてみよう！

シリーズですが、本日は2回目となります。

前回の記事は以下のリンクよりご覧いただけます。

■【第1回】イントルーダー800（VS52C）のキャブレターをオーバーホールしてみよう！

前回は確か、

キャブレターの取外しが完了した所まででしたね。

今日はこの続きをご紹介します。

キャブレターに付いたままになっているケーブル類を取り外していきますが

なにやらスロットルケーブルに問題発生。

スロットルケーブルアウターのエンド部分が取れてしまってます。

アジャスターの内部でどうやら錆びて固着して外れているようです。

アウターケーブルのささくれ具合からするに、

もう随分前からこんな状態だったんでしょう・・・。

これで調子がいいかって？

勿論、有り得ません

1本のスロットルケーブルを分岐して2本引きにしている

スロットルケーブルの場合、2サイクル2気筒車両と同様に

スロットルの同調調整は大変重要です。

もちろん、イントルーダーシリーズの場合は

アイドリングシンクロケーブルによる

アイドリング時の同調調整も重要ですが。

こんなササクレているワイヤーじゃ、スロットルの同調は

絶対に合いません。

たとえ一時的には合ったとしても、すぐにズレてしまいます。

とにかく、このスロットルケーブルはもう使用できませんので

新品をメーカーに発注です。

念のため分岐部分のケーブルも分解してみました。

これを、

ちょっとエンド部分を引っ張ってみると・・・

あら・・・やっぱり取れるのね。

もう片方は引っ張っても取れないのに。

古くなってくるとイントルーダーのケーブル類は全然ダメですね。

特にこのエンド部分は腐食してアジャスターと仲良くやってしまいがちなんで。

フロント側からもスロットルケーブルを取り外します。

次はチョークケーブルを取り外します。

リヤ側はキャブレター取り外し時に既に取り外してありますので

フロント側を取り外しましょう。

まぁ～ほんとこれはいつも固いです。

14ｍｍのスパナで緩めるんですが、ナットが薄いのに

結構なトルクで締まってるんですよね。

ナットを潰さないように注意して取り外しましょうね～。

んで取り外したチョーク一式がこちら。

前後のチョーク一式を並べて写真撮影。

前後で違うのは座金部分だけです。

スプリングやチョーク部分は全く同一部品ですね。

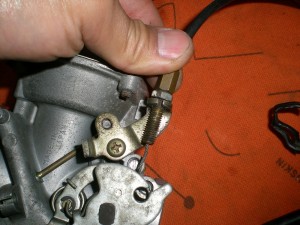

さぁ次はメーカー非推奨のシンクロケーブルを取り外します。

まずはフロント側キャブレターのアジャスターナットを緩めて

アジャスターを締めこんでいきます。

しっかり締めこんだらリヤ側キャブレターのケーブルを

引っ張ってケーブルを取り外します。

ケーブルをガイドから溝にあわせて取り外したら

そのままアーム部分に引っ掛けているタイコを取り外しましょう。

リヤ側のケーブルの取外しが完了したら、

フロント側のアジャスターを緩めて取り外します。

これでシンクロケーブルの取り外し完了です。

ついでにエアベントチューブも前後とも取り外しておきましょう。

まずはフロント側のキャブレターから分解していきます。

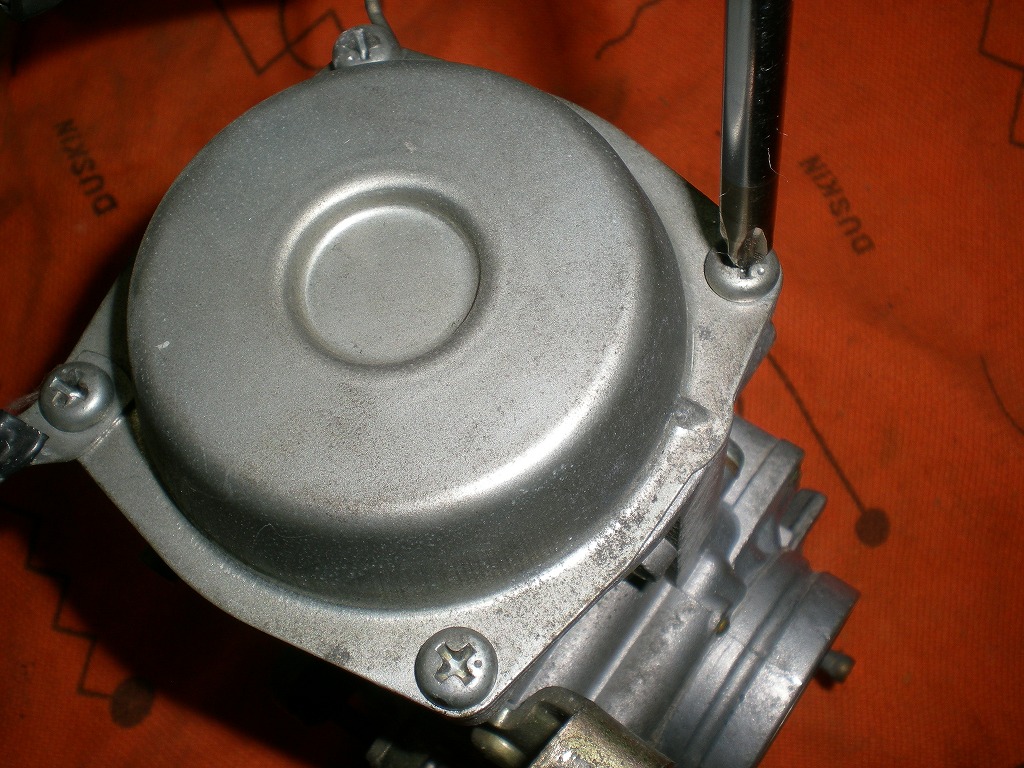

バキュームピストンのフタをあけましょう。

とにかくここのボルトも舐めやすいのでご注意を。

ボルトを全て緩めると、スプリングのテンションでフタがぶっ飛びますので

しっかりとフタを押さえながらボルトを取り外します。

んでフタを開けた状態がこちら。

すんごい長いスプリングが入っています。

バキュームピストンを取り外して、ジェットニードルを見てみると、

完全にキャブレター内部がご臨終の様相を呈しています。

バキュームピストンのラバー部分も忘れずに

ヒビ、破れ、穴あきなどが無いかチェックします。

次はドエライ事になっているであろう、フロートチャンバーを

あけてみましょう。

フロートチャンバーのボルトも舐めやすいのでご注意を。

さぁボルトを取り外し終わったらいよいよフロートチャンバーを開けます。

ガスケットがくっついているのか、少々固いですが

コツコツと衝撃を与えてあげると開きました。

うぉぇっ！！な・・・なかなかイイ匂いしてんじゃねぇかｗ

完全に腐ってます・・・。

しかも、以前の修理跡なのか合わせ面のガスケットに

液体ガスケットを塗って固定していたようです。

もう少し近づいて見て見ましょうか。ウォェッｗ

得体の知れない物体が大量に付着しています。

匂いもイイ感じです。

一日中指先が臭くて仕方なくなりそうな予感♪

フロートチャンバーのガスケットをピックを使用して

取り外します。

完全にガスケットが四角くなっていますね。

触り心地も、ゴムではなく樹脂ぐらい？プラスティックの1歩手前ぐらいの固さです。

ガスケットも勿論交換です。

じゃ次はジェット類を取り外していきます。

まずはスロージェットから。

なんだか、サクっともげてしまいそうなジェット類ですね・・・。

穴が細いスロージェットなんて完全に詰まってる

だろうと思って確認した所、

何がgoodか意味不明（ｗ）ですが、とにかく穴が詰まってない

という衝撃の事実。

だからといって、そのまま使うってのは到底無理ですが。

じゃ次、メインジェット。

メインジェット先端が欠けてしまわない様に

注意しながらしっかりと押さえながら緩めます。

で、取り外したメインジェットもスロージェット同様に

穴が通っているか確認を・・・・

って、確認するまでもなく完全に閉塞♪

じゃ次、ジェットホルダー。

スパナで少し緩めて後は手で緩めるんですが、ここで注意事項。

スパナで緩める際に、横に並んでいるチョーク用のノズルにスパナが

当たらないように注意する事。

緩める勢いが強すぎて、ノズルにヒットするとひび割れたり、根本で

折れてしまったりしますのでご注意を。

ジェットホルダーを取り外すと、さらに内側に別の部品が顔を出します。

ジェットホルダー内側から出てきた部分は

取り外す事ができませんのでこのままです。

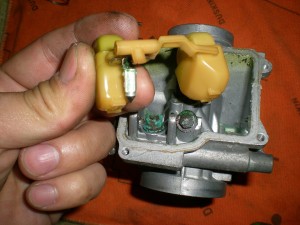

じゃ次はフロートとフロートバルブを取り外します。

ピンを引き抜いてっと、

フロートバルブがバルブシートに固着して

スッと引き抜けないと思ったら意外と普通に取り外し完了。

バルブシートとは固着していませんが、フロートバルブフック側の

ピンが緑色の物体に囲まれて微動だにしません。

バルブシートもなんかすごい事になってます。

もう少し近づいてみます。

真緑です。

しかもなんかちょっと、トロピカ～ル☆

でも、オイニーツイキー♪

冗談はさておき、バルブシートを取り外しました。

バルブシートは再使用可能ですが、Oリングは交換です。

じゃ次、バルブシート横のジェットニードルホルダーを固定している

キャップを取り外します。

軽く締まっているだけなんですが、緩めるとね・・・

キャップが見事に折れました。

いや折れたというより、トドメを差した感じ。

感触的にすでにひび割れていたんだと思います。

内側にネジ山部分が残ったままなので

スナップオンのエキストラクターを使用して抜き取ります。

そんなに固く締まっていないので簡単に取り外せました。

取り外すとこんな状態。

エキストラクター最高です♪

んで折れたキャップとボルト部分がこちら。

今ここで折れてくれたのは不幸中の幸いです。

組み立て時に折れると、またそれだけでキャブレターを

組み立てることが出来ませんし、時間の大幅なロスになります。

では作業を続けます。

キャップを取り外すとジェットニードルホルダーを

取り外す事ができますので、いつも通り割り箸などを使用して

コツコツと叩きながら抜き取ります。

くれぐれも固い金属などを使用しないこと！

割り箸を鉛筆削りで削ってから使用すると最高です♪

んで抜けてきたホルダーがこちら。

割り箸からキュキュっと取り外して次に進みます。

次はキャブレター吸入口についているエアージェットを取り外します。

エアージェットは小さくて先端が掛けやすいので、あまりにも固く

締まっている時は無理に取り外さずにショップに任せましょう。

取り外したエアージェットがこちら。

小さいですね。

無くさないように注意して下さい。

次はエアーカットバルブを分解していきます。

まずはフタを固定しているボルトを緩めますが、強力なスプリングが

入っているのでしっかりとフタを押さえつつボルトを緩めましょう。

ボルトを取り外すとスプリングと内部のダイヤフラムが見えます。

ダイヤフラムとスプリングを取り外したら、

ダイヤフラムが入っていた内部を良く見て下さい。

小さなジェットが付いていますね。

このジェット、パーツリストで品番指定されていないジェットです。

要するに、キャブレターASSYじゃないと購入できない部品となっています。

取り外して掃除するかどうかは個人の判断に任せます。

本当に小さなジェットなので無理は禁物です。

取り外したのがこちら。

本当に小さいです。

これも先ほどのエアージェット同様に無くさないように注意が必要です。

次はパイロットクスリューを取り外します。

スロットルケーブルを引っ掛ける裏側にあります。

イントルーダーシリーズのパイロットスクリューは

一般的な１回転半や2回転ではありませんのでご注意を。

規定の戻し回転数は組み戻し時にご紹介します。

取り外したパイロットクスリュー一式がこちら。

小さなOリングとワッシャとスプリングと

針のように尖ったスクリューのセットです。

パイロットスクリュー先端が磨耗していないか、Oリングが

ひび割れていないかチェックして、異状があれば交換すること。

とりあえず今日はここまでにします。
