では、今日の本題です。
先日からご紹介している
グランドアクシスの駆動系O/H作業とキックペダルのリターンスプリングを交換してみよう！
ですが、今日は第5回目となります。
前回までの記事は以下のリンクよりご覧頂けます。
■【第1回】グランドアクシスの駆動系O/H作業とキックペダルのリターンスプリングを交換してみよう！
■【第2回】グランドアクシスの駆動系O/H作業とキックペダルのリターンスプリングを交換してみよう！
■【第3回】グランドアクシスの駆動系O/H作業とキックペダルのリターンスプリングを交換してみよう！
■【第4回】グランドアクシスの駆動系O/H作業とキックペダルのリターンスプリングを交換してみよう！
さて、前回までは確か
クラッチキャリアの内側の
ベアリングにグリスアップが
終わった所まででしたね。
今日はこの続きをご紹介していきましょう。
今日は駆動系をどんどん組み上げていきましょう。

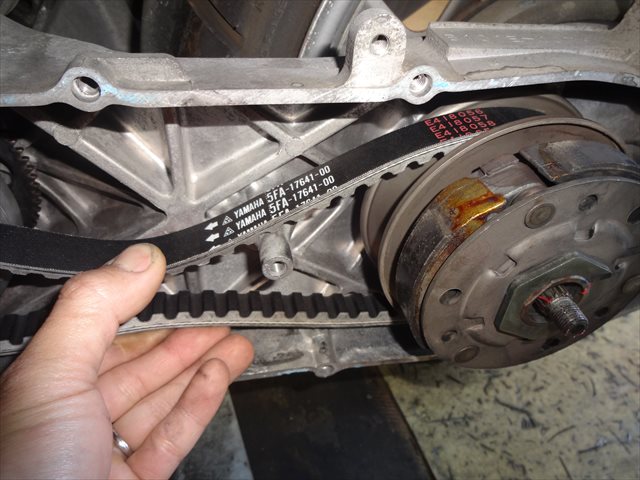

準備しておいたVベルトをパッケージから出してっと。
安心、信頼の純正Vベルトです。
予めクラッチキャリアにVベルトを
セットして少し落とし込んだ状態で
セットしましょう。
落とし込んだVベルトが外側に広がって
来ないように注意しながらクラッチアウターを
取り付けてセンターナットを入れて仮固定します。
クラッチアウターの仮固定が終わったら
プーリー側の作業です。
ドライブフェイスをセットしますが、その際に
しっかりとVベルトをクラッチに落とし込んで
こんな風に弛ませてからフェイスをセットしましょう。
Vベルトをしっかりと弛ませてから
ドライブフェイスをセットし、ちゃんと
クランクシャフトにセット出来ていれば
こんな風にクランクシャフトのスプラインが
少し突出している筈です。
こんな風にスプライン部が少し
突出している状態じゃないとダメ。
ん？
ちょっと出てないかな・・・って方は、もっと
Vベルトを落とし込んで弛ませつつ、
ドライブフェイスを取り付けなおしましょう。
このスプライン部とドライブフェイスの
凹部に合うようにヒトデ型のワッシャを入れ、
さらにまだほんの少し出っ張っているスプライン部に
キック用のお碗型の特殊な形状の部品を
しっかりと填め込んでから締め付けましょう。
なお、ナットの前にワッシャを1枚入れますが
そのワッシャには表裏の設定がありますので
間違えない様に。
このワッシャってば、少し反ってるんですよね。
ほら、ちょっと分かりにくいかもしれないけど。
ね？ちょっと反ってるでしょ？
この反りがスプリングとなって、センターナットの
緩み止め効果を発揮するって訳です。
なので、これもスプリングワッシャですよねー。
凸部を表側にしてセットし、

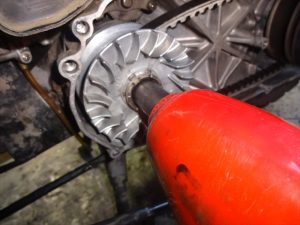

ナットを取り付けてからインパクトレンチで
本締めしておきましょう。
そのままクラッチキャリア側に移動して
ソケットを差し替えてから本締めします。
プーリー、クラッチ側共にセンターナットの
本締め作業が終わったら、この弛んだままの
ベルトでエンジンを始動させず、
少しベルトを手で送って回転させてあげると
少しずつ落とし込んでいたVベルトが
外側に広がっていきます。
ちょっと躍動感出てるのはたまたまですｗ
そんなに超高速でベルトを送れるほど
軽くないですし、指をぶつけて怪我しますｗｗ
初めはプーリーは回らず、ただVベルトだけが
空転するだけだったのが、少しずつプーリーに
掛かるようになってきて、最後にはクランクシャフトも
回転するようになりますので
Vベルトがピンと張って弛みが取れたら
駆動系の組立作業は完了です♪
当初の状態をもう一度見ておきましょうか。
美しくなりましたね。
余計な粉塵を残したままにしているからといって
直ぐさま大きなトラブルを引き起こすとは
考えにくいですが、こういった粉塵類は
潤滑部などに寄る性質があるので
折角の潤滑性能が粉塵のせいで
台無しになってしまいます。
それはもちろん、キックペダルの戻りが悪くなったり、
トルクカムの動きが渋くなって変速ポイントがズレたり、
ウェイトローラーの動作を阻害したりと、百害あって一利なしです。
分解時には清掃するのをお忘れ無く。
さて、今日は駆動系のオーバーホール作業も
終えたのでこの続きはまた明日更新の
記事でご紹介したいと思います。
じゃ、今日の作業はここまで！
