では今日の本題です。

昨日からご紹介している

グランドアクシスの駆動系O/H作業とキックペダルのリターンスプリングを交換してみよう！

ですが、今日は第2回目となります。

第1回目の記事は以下のリンクよりご覧頂けます。

■【第1回】グランドアクシスの駆動系O/H作業とキックペダルのリターンスプリングを交換してみよう！

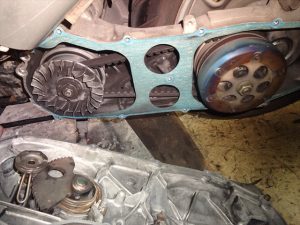

さて、前回までは確か

プーリーカバーを取り外して

内部の状況がある程度分かったという

所まででしたね。

今日はこの続きをご紹介していきましょう。

まず、今回のご依頼の主なトラブルだった

キックペダルのリターンスプリングの

状態を確認してみますと・・・・

あぁ、やっぱり折れてしまっていますね。

ケース側に固定するU字型部分は残っていますが、

もう片方のギヤ側に引っ掛かる部分が

折損していますね。

そりゃキックペダルを押し下げても戻って来ませんね。

スピンドルギヤを取り外してっと。

次にキックペダルを取り外しましょう。

キックペダルを取り外すと、さらにその

根本部分にサークリップが入っています。

このサークリップとスプリングの張力で

このキックギヤが抜けないように固定されています。

サークリップを取り外しましょう。

サークリップを取り外したら、あとは

キックギヤをカバー内側に向かって

抜き取るだけですが、通常強力なスプリングが

効いているため、手で引っ張って

抜き取ったりするようなことはヤメて下さい。

スプリングが勢い良く外れて、思わぬ

怪我をしてしまう可能性があります。

指の皮なんてスプリングの張力からすれば

ケーキの表面を撫でる程度です。

当たり所が悪いと骨が砕ける事がありますので

カバーを下向けた状態でキックギヤを

押し込んで取り外す様にしましょう。

んでこれが取り外したキックギヤと

リターンスプリングですね。

そしてこれがリターンスプリングの

折損部の拡大写真ですね。

金属疲労でしょうねぇ。

まぁしばらく使ってたらスプリングも

そりゃ折れますよ。

折れる時は必ず曲げ加工されている部分ですからね。

リターンスプリングは交換です。

続いて駆動系をさらに分解して行きます。

ドライブフェイスを固定しているナットを

緩めましょう。

ドライブフェイスのセンターナットを取り外したら

ゆっくりとドライブフェイスを取り外します。

ドライブフェイスのフェイス面は

こういう感じになってますね。

一番外側までベルトは広がりきって

居ませんが、ほぼ最高速付近で常用

していたのが分かりますね。

クッキリとベルトの跡が残っています。

次にプーリーの奥に手をしっかりと

回してランププレートを押さえながら

手前に引いてプーリーを取り外しましょう。

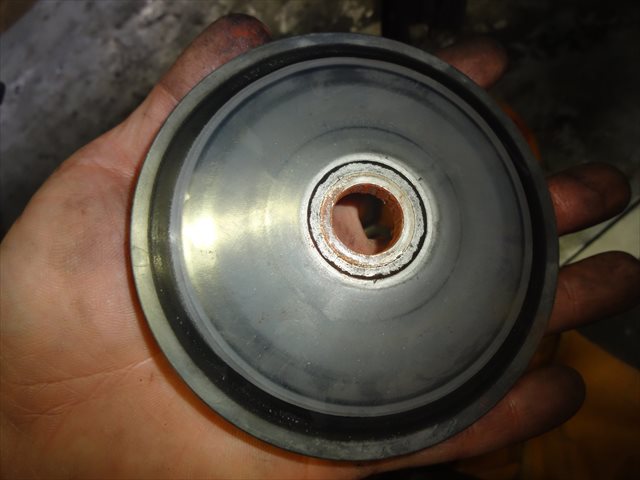

これが取り外したプーリーですね。

プーリーにもドライブフェイスと同じ様に

くっきりとベルト跡が付いていますね。

プーリーボスも錆が酷いわ。

ボスが焼き付かなくて良かったよね。うんうん。

ばらばらにならないようにひっくり返して

次はウェイトローラーの状態を見てみましょう。

ランププレートを取り外してご開帳。

んー・・・悪くない。

いや、摩耗はしてるよ。

してるんだけど思っていたほど酷くないなと思って。

ウェイトローラーはもちろん一部が摩耗して

かまぼこの様な形状になりつつあります。

まぁ・・・どうしても予算が厳しいって場合は

再使用出来ないことも無いレベル。

ローラーの内側の真鍮部分が露出してないから

まだマシってレベルです。

出来るだけ交換して下さいｗ

次はクラッチキャリアを取り外します。

センターナットをインパクトレンチで

緩めてっと。

ガスケットを再使用したいので、ベルトを付けたまま

クラッチを取り外すのは困難なので、

ベルトだけエンジンン側に残した状態で

うまくクラッチキャリアだけ取り外してきます。

Vベルトはエンジン内部に残したままです。

見るからに・・・Vベルトは交換ですね。

横から見ていても劣化しているのが分かります。

クラッチキャリアを取り外した後、ガスケットの間を

うまく通して抜き取ってきましょう。

これが取り外したVベルトですね。

ヒビ割れ、それに幅も随分と

狭くなってしまっています。

あと、Vベルトの表層部と、ベルトコグがある

境界部分にも太いヒビ割れがぐるっと

一週走っています。

かなり危険な状態ですねぇ。

こうなったベルトは破断まで待った無しって感じ。

これが全て部品を取外し終わった状態ですね。

ガスケットだけが残っています。ええ。

ガスケットを破らないように注意して掃除するのは

難しいので、後ほどキレイに剥がし取りたいと思います。

でも、この作業の続きについてはまた

明日更新の記事ででもご紹介する様にしますね。
