では今日の本題です。

先日からご紹介している

Vツインマグナのキャブレターをオーバーホールしてみよう！

ですが、今日は5回目となります。

前回までの記事は以下のリンクよりご覧いただけます。

■【第1回】Vツインマグナのキャブレターをオーバーホールしてみよう！

■【第2回】Vツインマグナのキャブレターをオーバーホールしてみよう！

■【第3回】Vツインマグナのキャブレターをオーバーホールしてみよう！

■【第4回】Vツインマグナのキャブレターをオーバーホールしてみよう！

さて、前回までは確か

キャブレターを完全に分離し終わった

所まででしたね。

今日はこの続きをご紹介していきましょう。

フロートチャンバーを開いて内部の

状況を見てみましょう。

フロートチャンバーの固定ボルトは

舐めやすいので注意して緩めましょう。

ボルトを取り外したら、ゆっくりと

じんわりと、焦らしながらフロートチャンバーを

開いてみます・・・。

って、活字だとそんなこと

表現できないので、前後のキャブレターを同時に

お見せしましょう。

パカっとな！

ひいいぃぃっΣ((°Д°;;;)))

予想通り茶色いサビも溜まっていますし、

ジェット類も緑色に変色して

完全に閉塞しています。

これはこれはなかなかの

グッドコンディションですｗ

オーバーホールのやり甲斐が

あるってもんですな。

では分解を進めていきます。

まずはメインジェットを取り外します。

メインジェットホルダーも一緒に

回ってしまう場合は、メガネレンチで

ホルダーを押さえて取り外しましょう。

Vツインマグナのメインジェットは

前後共に同じ番数が取り付けられていますが、

ジェットホルダー、ジェットニードルについては

前後で異なる物が取り付けられています。

間違えると微妙に調子が出ません。

気が付かずにそのまま組んでしまっている

車両が割と多いのですよ。

なのでここではっきり書いておきます。

■フロント側

ジェットニードル：J9WAまたはA0VC

ジェットホルダー：穴　少(2穴)

■リヤ側

ジェットニードル：J9VAまたはA0UC

ジェットホルダー：穴　多(4穴)

※写真のジェットホルダー背後のキャブレターはフロント用ですので誤認しないようにご注意ください

組み立てる際も絶対に組み合わせを

間違えない様にご注意ください。

ジェットニードルは2本並べて見ると

よく分かりますが、テーパー形状が

微妙に異なるのですよ。

この微妙な差のせいで

燃調が狂ってしまい、プラグのかぶりや

吹け上がり異常などが発生します。

短期間でこれを症状として判断するのは

困難ですが、時間が経つにつれて必ず

このジェットニードルとジェットホルダーの

組み合わせ不良による燃調のズレは

出てきます。

社外品のマフラーに換装していて、

同調もしっかり合っているはずなのに

前後でマフラーの焼け具合が異なる場合や、

アイドリング時に不安定になる事がある場合は

もしかしたら、この組み合わせが間違えているのかも。

ま、おいそれと簡単に確認出来る

場所じゃ無いのですが・・・・(;´Д`)

Vツインマグナのキャブレター

オーバーホール時に絶対に

見落としてはいけないポイントです。

続いてスロージェットを取り外します。

次はフロートを取り外します。

※取り外しの順番は前後しても問題ありません

フロートピンを抜きとってっと。

フロートピンが固くて抜けないという場合は、

パーツクリーナーを吹き付けてから

反対側からフロートピンよりも細い物で

優しくコツコツと叩いて抜き取りましょう。

数回叩いても微動だにしない場合は、

無理に力を掛けずに、フロートピンが

通っている支柱部分などをハンダコテ、

またはヒーターなどを使用して

加熱してから試してみましょう。

火気は厳禁です。ええ。

フロートピンを抜き取ったら、フロート

バルブをぶら下げたままフロートを

取り外しましょう。

※ぶら下げたままじゃなくてもいいｗｗｗ

続いてバルブシートを取り外します。

10mmのソケットレンチを使用して取り外しましょう。

取り外し時に力み過ぎて、フロートの支柱に

ぶつけてへし折らないようにご注意を。

以上でフロートチャンバー内部の

部品の取外し作業は完了です。

それにしても汚れが酷い。

特にサビの粉ね。

コンパウンドぐらいの細かい粒子

なのでザラザラ感は殆どありません。

クレンザーよりも細かい感じです。

ここからはキャブレター本体と

各ジェット類の経路を通していきます。

まずはキャブレターの中で最も

閉塞が多い部分である、チョークラインの

経路をキャブレタークリーナー、場合によっては

細いニードルを使用して疎通確認します。

チョークラインが正常に抜けていれば、

この写真の様に吹き込んだキャブレタークリーナーの

泡が出てきます。

これが抜けていない場合は、

配線の被覆を剥いて銅線を取り出し、

細いこよりにしてニードルの代わりにすると良いでしょう。

地味ですがキャブレタークリーナーの

泡を乗せながらツンツンとしていると、

必ず抜けますので、諦めずに実施してください。

閉塞した状態のままだと、調子は

絶対に出ませんので。ええ。

また、閉塞状態のままでキャブレタークリーナーの

原液層に浸け込んでも、閉塞状態は

解消しない可能性がほぼ100%です。

閉塞している細い経路内では

よく溶かせたとしても表面だけで、

経路の奥まで詰まっている物は絶対に

取れません。

必ず事前に経路内は通しておく必要が有るのです。

通りさえすれば、そこにはキャブレタークリーナーが

入り込んでくれるので、経路内部の汚れもちゃんと

美しく洗い流してくれます。

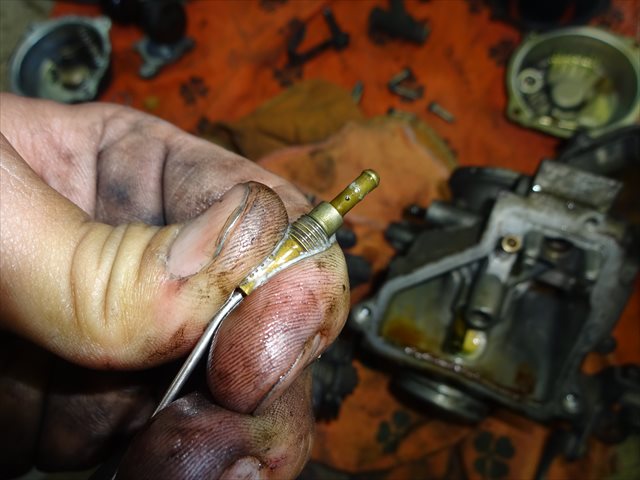

ジェット類も同様です。

必ず事前に全ての穴を通しておきましょう。

こんな風に穴が抜けていない状態はイケマセン。

全ての経路とジェット類の疎通確認が終わったら、

ジェット類は別容器でキャブレタークリーナーの

原液に浸け込み、

キャブレター本体は大きな容器に

溜めてあるキャブレタークリーナーの原液に

放り込んで丸一日放置して汚れを溶かします。

汚れが酷い場合は1日じゃ足りないかもです。

何度か取り出して汚れの浮き具合を見て

判断してください。

ただし、長期間の浸け込みはアルミを

溶かしてしまう恐れがありますのでご注意を。

※特に腐食して表面が脆くなっているキャブレターは要注意です

さぁて、今日はキャブレターの浸け込み作業まで

終わったので、この続きはまた定休日明けの

水曜日にご紹介する様にしますね♪

じゃ、今日の作業はここまで！
