では今日の本題です。
先日からご紹介している
スーパーカブ110の曲がったシフトスピンドルを交換してみよう！
ですが、今日は4回目となります。
前回までの記事は以下のリンクよりご覧頂けます。
■ 【第1回】スーパーカブ110の曲がったシフトスピンドルを交換してみよう！
■ 【第2回】スーパーカブ110の曲がったシフトスピンドルを交換してみよう！
■ 【第3回】スーパーカブ110の曲がったシフトスピンドルを交換してみよう！
さて、前回までは確か
多板クラッチ、遠心クラッチを
取外し終わって、ようやくシフトスピンドルが
お目見えした所まででしたね。
今日はこの続きをご紹介していきましょう。

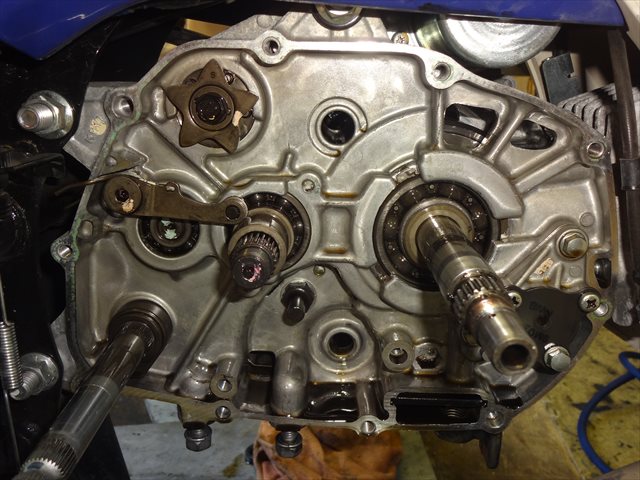

これが今回交換するシフトスピンドルの
拡大写真ですね。
このシフトスプピンドルのスプリング機構は
よく見掛けるタイプですが、先ほどの写真でも
気が付いたと思いますが、シフトドラムが
エンジン上方に配置されているんですね・・・。
一般的には底面にシフトドラムが配置されて
いることが多いですが、オイルパンを持たない
エンジンの場合は、こうして上方に配置されている
事が大・小排気量問わず主流のようです。
最近のレーサーレプリカはドライサンプ式に
なっている事が多く、ミッションケースそのものが
クラッチよりも上方に配置されていることが
多いのです。
それと似た様なもんですｗｗｗｗ（ざっくり過ぎかｗ)
ではシフトスピンドルを取り外していきましょう。
まずはシフトドラムを押えている
ローラーがついたアームを取り外します。
そうそう、この矢印のアームね。
これはシフトドラム(星形のヤツね)に向かって
常にスプリングが効いていて、
シフト操作した時のあの
カチッ
と感を出す役割なのです。
いや、こういうと語弊があるな。
シフトドラムの位置を固定するためのアームですね。
走行距離が伸びてきた車両で、
シフト操作にメリハリが無くなってきてる
場合は、このテンションアームの
スプリングが弱っていたり、シフトドラムの
星形の溝部分がすり減っている場合が多いです。
ではアームを固定しているボルトを緩めます。
スプリングの張力が効いていますので、
万が一にも表にアームがぶっ飛んできて
怪我すると危ないので、スプリングが
ケースから外れて張力が緩まればOKなので
無理にボルトを全て取り外す必要は有りません。
こうしてテンションアームがフリーになればOKです。
続いてシフトドラムに掛けられている
シフトスピンドルから伸びた変速用の
フックを下方に押し下げてっと。
アームを押し下げると、写真の様にフックが
シフトドラムから外れますので、その状態のまま
シフトスピンドルを手前に引いて抜き取っていきましょう。
この時、一緒に先ほど押し下げていたアームが
付いているステーもフリーになりますので
同時に取り外しましょう。
で、これが抜き取ったシフトスピンドル本体です。
んでこれがシフトドラムを回転させる
フックアームがついたステーですね。
シフト操作時に戻りが悪い場合は、
このフックアームがついたステーの
シフトスピンドルが刺さっていた部分に
少々変わった形状のリターンスプリングが
付いています。
このスプリングが折れるとシフトレバーが
戻ってこなくなったり、柔らかくなったりしますので
そういう症状の時は、この部分を見る様にしましょう。
そして今回の目的であるシフトスピンドルを
取外し終えたエンジン側の状態がこちらですね。
これが今回交換する為に予め準備した
新品のシフトスピンドルですね。
シフトスピンドルを交換する前に、
スピンドルの出口部分に取り付けられている
オイルシールも交換しておきます。
力が掛かって変形してたオイルシールは
ピックですこし捻ってあげると簡単に外れました。
通常の交換作業の場合は、しっかりと
オイルシールは圧入されているので、
オイルシールリムーバーを使用して取り外しましょう。
これが取り外したオイルシールですね。
ここに新しいオイルシールを入れます。
これが新品のオイルシールですね。
新しいオイルシールは優しく外周部分を
ポクポクと叩いて圧入しておきましょう。
叩く時は当て物をして、直接叩かないようにしましょう。
これが圧入が終わった状態ですね。
オイルシールは均等に圧入しておいて下さいね。
圧入量にズレがあるとシフト操作時にオイルが
滲み出てきたり、オイルシールの寿命が縮みますので。
さっ、今日はシフトスピンドルの取外しと
オイルシールの交換まで終わりましたので、
この続きはまた明日更新の記事でご紹介します！
