では今日の本題です。
先日からご紹介している
スーパーカブ110の曲がったシフトスピンドルを交換してみよう！
ですが、今日は第3回目となります。
前回までの記事は以下のリンクよりご覧頂けます。
■ 【第1回】スーパーカブ110の曲がったシフトスピンドルを交換してみよう！
■ 【第2回】スーパーカブ110の曲がったシフトスピンドルを交換してみよう！
さて、前回までは確か
クラッチカバーを開いて、
低速用クラッチのセンターナットを取り外す
専用工具をご紹介した所まででしたね。
今日はこの続きをご紹介していきましょう。

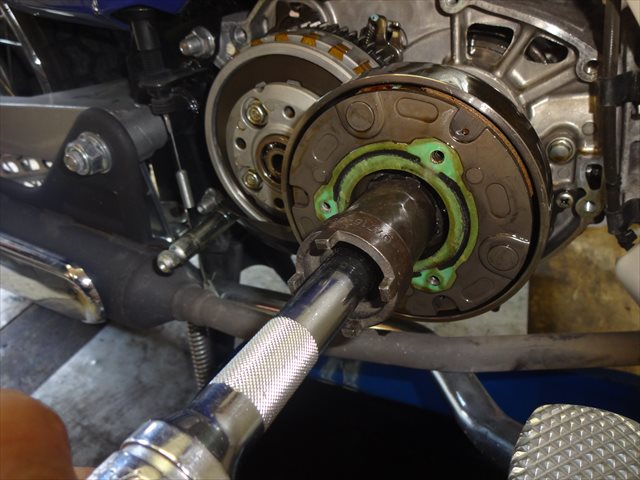

専用ソケットにエクステンションバーを
差し込んでしか使用出来ません。
※2種類の大きさで使用出来るようになっている為
インパクトレンチでパキパキっと緩めましょう。
センターナットを取り外すと、自動遠心クラッチを
取り外す事が出来ます。
一般的なスクーターに使われている
乾式自動遠心クラッチと違い、結構頑丈に
造られていますね。
しかも、エンジンオイルに浸かっているので
クラッチシューも通常の物とは異なっています。
縦溝が掘られているのか、数枚を張り合わせて
造られている？そんな風に私には見えます。
色々とかしこブレーンが考え抜いた
末の造りなのでしょう。
クラッチシューを取り外したらアウター側を
見てみましょう。
※クラッチベルとも言いますね
スプラインが切られている所に
クラッチベルが取り付けられているようです。
クラッチシューを取り外すと、このクラッチベルも
一緒に取り外す事が出来ますので、
間違っても写真にもあります大きな
サークリップを取り外さない様に。
全く取り外す必要は有りませんのでｗ
余計な手間ですｗ
続いて湿式多板クラッチの取外しを行います。
表面のクラッチ板を押さえ込んでいる
プレートを取り外して行きます。
ボルト4本で固定されていますが、
よく見掛けるスプリングタイプではなく、
凸形状のフリクションロスプレートのような
ウェーブプレートが使用されています。
ボルトを緩める際は、４本のボルトを
隣にあるクラッチベルと緩衝しない程度に
均等に少しずつ対角線上に緩めて行きましょう。
隣のクラッチベルが邪魔でボルトを
緩め過ぎると回転させることが出来なくなるので、
全体的にある程度緩めて、スプリング張力を
無効化した段階で、２本だけ先にボルトを
抜き取ってしまってから回転させると良いでしょう。
クラッチを回転させると、残る２本も
取り外す事が出来ますので
取り外してしまいましょう。
ボルトを取り外すと表面のプレートと
裏側から入れられているボールベアリングが
外れてきます。
次にウェーブプレートを取り外しましょう。

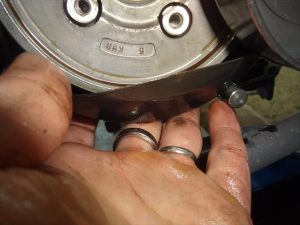

ウェーブプレートを横から見てみましょう。
中央部に向かって膨らんでいるのが
よく分かって頂けると思います。
この膨らみを押さえ込むことによって生まれる
反発力、これがスプリング機構の正体です。
従来の巻きコイル式のスプリングですと
どうしてもボルトの位置関係でスプリングの
圧力が均等に掛けることが困難だったのが、
この１枚物のウェーブプレートを
使用する事によって、クラッチ全体に均等に
張力を安定して掛けることが出来るように
なったと言うわけです。
現行モデルの大排気量車でも
採用されることが多くなった構造ですね。
表面のウェーブプレートを取り外したら、
内側に自動遠心クラッチ側のセンターナットにも
使用されていたナットで固定されていますので
同様にインパクトレンチでナットを取り外しておきましょう。
なお、このセンターナットを取り外した段階で、
クラッチディスクを押えている大きなプレートも
取り外せる様になりますが、今回はクラッチディスクに
用事は有りませんので、余計な手間が増えるので
取り付けたままにしておきましょう。
次は多板クラッチのハウジング下を
少しだけ覆うようにして取り付けられている
この容器？受け皿？（でいいのかな？）の
固定ボルトを取り外しておきましょう。
この受け皿はオイル溜まりをつくり、
常にクラッチがオイルで湿潤する様に
取り付けられています。
受け皿の固定ボルトを取外し終えたら、
クラッチベル、クラッチディスクが入ったままの
ハウジング、両方同時にゆっくりと手前に
引いて取り外しましょう。
わりと重量があるのでしっかりと
支えてゆっくりと抜き取ってきましょうね。
はい、これが取外し終わったロー側、ハイ側の
クラッチ一式ですね。
クラッチハウジングの内側には
ボスが付いていますが、エンジン側のシャフトに
残しておいてもいいですし、ハウジング側に
入れておいてもOKです。
とにかく大事なのは、無くさない、行き先不明にならない、
これが大事です。

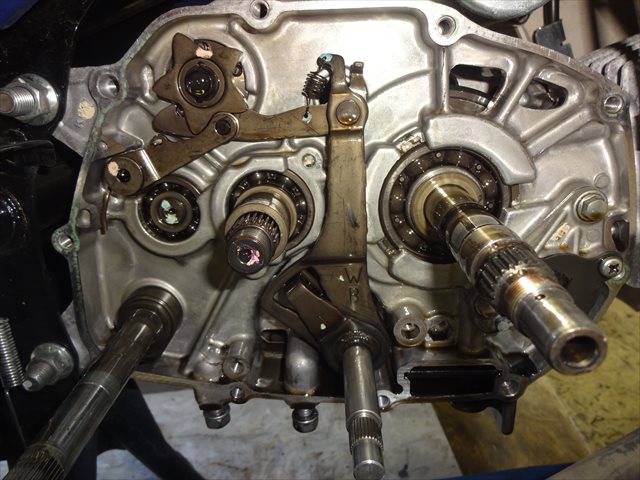

んでこれがクラッチ一式を
取外し終えたエンジン側の様子ですね。
シフトスピンドルが中央下にありますが、
これでやっと取り外す事が出来る様になりました。
シフトドラムが上方に配置されているのも
旧エンジンとは異なりますね。
さぁ今日はクラッチ一式の取外しまで
終わりましたので、この続きはまた
定休日明けの水曜日にご紹介したいと思います♪
じゃ、今日の作業はここまで！
