さて、今日から始まる

スティードのキャブレターをオーバーホールしてみよう！

シリーズですが、全3回ぐらいを予定しています。

このテーマに登場する車両はこちら。

以前少しだけご紹介しましたよね。

超ロングロングロングな　ホンダ　スティード400

元の車両もスティードVLSなのでスプリンガーフォークのはずですが、

オーナー様はスプリンガーでは飽き足らず

ガーターフォークを装着。

数日前のブログで入庫時の様子をご紹介しましたが、

ここで症状のおさらい。

・走行中にガボ付きが発生

※特にギャップを踏むとカブル症状が頻発

・その後、片排（リヤのみ生きてる）になり完全に失速

・ エキゾースト部分からオイルらしきものが噴出

これだけ聞くとフロントエンジンは終了な予感。

でもでも、車両入庫時に噴出したオイルであろうヌメヌメを指ですくって

匂いをかいだところ、揮発油(いわゆるガソリン)の香りが強く感じられました。

バルブが突いた状態だとすると、この揮発油の

香りの説明が付かないんですよね。

それに、バルブを突いた状態にしてはオイルの噴出量も少なすぎます。

って事で、フロントエンジンの生死を確認する為に

まずはプラグを外します。

スティードはツインプラグなので、反対側にもプラグが有りますが

今回はマフラー側に一番近いこちら側だけプラグを外します。

って言うのも、バルブを突いているか目視で確認する必要があるので

こちら側である必要があります。

反対側は目視でバルブが見えませんから。

プラグを取り外してプラグホールからエキゾーストバルブを確認すると、

ちょうど良い具合にバルブが開いている状態でした。

でも、バルブに曲がりどころか、オイル等の付着による湿り気も見られません。

キーをONにしてクランキングして見ましたが、

バルブの動作には問題が無さそうです。

目視で確認できるピストンヘッドにも打痕もありません。

ってことはシリンダーヘッドは問題無しか・・・。

残すは焼付きですね。

焼付きを確認するにはコンプレッションを計りましょう。

※軽度の焼付きの場合は通常通りの圧縮がある場合があるので注意が必要です

コンプレッションゲージも当然、スナップオンですよね♪

中身はというと、

フルセットです。

いや、フルセットにしたと言った方が正しいですね。

まぁ～フルセットにするとステキな金額♪

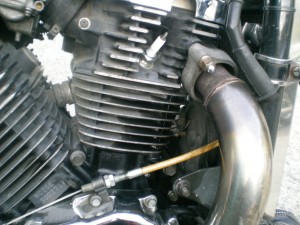

スティードのプラグはDプラグなので、Dプラグサイズの

ホースをエンジンに取り付けます。

ホースを取り付けたらゲージを装着して準備完了です。

キャブレターがついたままの車両のコンプレッションを計測するときは、

必ずアクセルを全開の状態にしてから計測するようにしましょう。

そうでないと正確な数値を計る事ができません。

アクセルを全開にしてクランキングすると・・・・

1　2　k　g　↑

えっとね、一言で言うとね、

健康そのもの

いやむしろ、50000km走っているとは思えないほど元気です。

これで原因がハッキリしました。

エキゾーストから噴出したものはやはりガソリンで、

何らかの影響でキャブレターからガソリンが大量に流れ込んで

経路中にあるカーボンやオイルを希釈した状態で噴出したという事でしょう。

そりゃ経路中にあるものを溶かして取り込んだら、

多少はヌメヌメとオイルのような感触になるでしょう。

でも、私の鼻は誤魔化されませんｗ

※花粉症で鼻が効かなくてもガソリン臭は分かります

エンジンの致命的な故障で無い事をオーナー様にお伝えし、

キャブレターの燃料をカットした状態でフロントエンジンの

作動も確認(マフラー温度上昇)出来ましたので、

キャブレターのオーバーホール作業に取り掛かります。

まずは作業場にスティードを入れてみましたが・・・・

やっぱり長いって大変だなと。

写真には写っていませんが、フロントホイールのすぐ前には

工具箱がありますが、通常は工具箱と車両の間を通れますが

このスティードの場合は、跨いで通る感じですね。

ま・・・まぁいいでしょう。

まずはシートを取り外します。

次はガソリンタンクを取り外します。

少々作業がやり難い事もあって写真撮影していないので、

取り外した状態の写真まで飛びます。

ハンドルバーの絞りがキツイ為、ガソリンタンクを取り外す時は

レバーやハンドルバーに干渉しないように取り外すのが難儀です。

目的のキャブレターが見えます。

ファンネル仕様になっていますね。

オーナー様には事前に、

ファンネル仕様の場合はエアークリーナーBOXを

取り付けて頂かないと作業は出来ません

と、お伝えしておいたので元に戻す際は

ノーマルの状態に戻す予定です。

※セッティングとオーバーホールは別物です

ファンネル仕様にしたにもかかわらず、セッティングしていない状態で

調子が良い車両なんて一台もありません。

キャブレターオーバーホールをしても

本調子を出す事が困難になる為、こういった対応になります事

ご理解の程宜しくお願い致します。

※何度も言いますが、オーバーホールとセッティングは別物です

ファンネルのバンドを緩めてファンネルを取り外し、

車両左側に移動してスロットルワイヤーを取り外しましょう。

まずはスロットル部分のカバーを取り外します。

カバーを取り外したらワイヤーを固定しているナットを緩めましょう。

写真では引き側のワイヤーしか装着されていませんが、

通常は引きと戻しの計2本装着されていますのでご注意を。

スロットルワイヤーの取り外しが完了したら、次はキャブレターと

エンジンを繋いでいるマニーホールドのバンドを緩めます。

バンドは上下2本有りますが、上側がキャブレター固定用で

下側がエンジン側へのマニーホールド固定用です。

左右ともにバンドをしっかりとナットから外れない程度まで

緩めておいて下さい。

次はキャブレターに接続している燃料ホースを取り外します。

燃料ホースがこちら。

非常に割れやすいT字配管に接続されていますので、

ラジオペンチなどで握らないように注意してホースを取り外します。

これでキャブレターと車体側の接続されているものは全て取り外し完了です。

※純正の状態ですともうちょっと作業が多いです

バンドも予め緩めてありますので、キャブレター本体に手をかけて

マニーホールドから引き抜きます。

反対側も同じ様にマニーホールドから引き抜いたら、

左側にキャブレターを抜いてきますが、

その前にメインハーネスが邪魔になりますので上方にずらしておきましょう。

チョークケーブルに注意しながら無理に引っ張らずに

少しずつ左側へと引き出してきます。

で、キャブレターを引き出した状態がこちら。

キャブレターを取り外した後は、異物が侵入しない様に

マニーホールドに詰め物をしておくのを忘れずに。

取り外したキャブレターがこちら。

チョークケーブルは取り付けた状態のままでOKです。

と、言っても逆にエンジンに付いた状態で取り外すのは困難ですけど。

じゃ今日はここまで。

この続きはまた明日にでもご紹介します。
