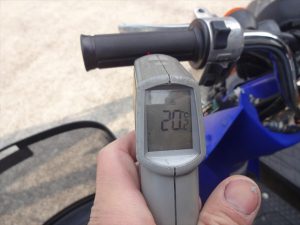

TODAYのグリップ表面温度と

明日の大阪の天気予報をお知らせです。

20.2℃

晴れ一時雨！

～06時:60%　～12時:20%

～18時:0%　～24時:0%

明日の大阪の天気は、上空の寒気や

南からの湿った空気の影響で、大気の

状態が非常に不安定となるため、朝に

かけて雨や雷雨となる見込みです。

その後は、高気圧に覆われて晴れるでしょう。

出勤時間帯はもしかしたら雨が降ってるかも

しれないので、雨具の準備は念のためどうぞ。

では今日の本題です。

先日からご紹介している

スマートDioのサーモスタットを交換してみよう！

ですが、今日は4回目となります。

前回までの記事は以下のリンクよりご覧頂けます。

■【第1回】スマートDioのサーモスタットを交換してみよう！

■【第2回】スマートDioのサーモスタットを交換してみよう！

■【第3回】スマートDioのサーモスタットを交換してみよう！

さて、前回までは確か

ウォーターポンプの動作を動画と

私の解説で確認した所まででしたね。

今日はこの続きをご紹介していきます。

取り外したウォーターポンプから

サーモスタットを取り外します。

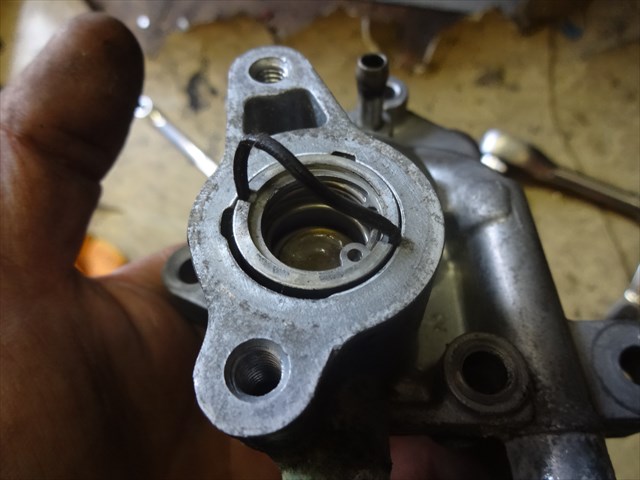

サーモスタットの取外しには、

このOリングを引っ張って取り外します。

Oリングが切れないようにジワジワと

様子をうかがいながら抜き取りましょう。

そうそう、これは引っ張るためについている

Oリングなので、こんな風に飛び出しているのが

正常ですのでご心配なく。

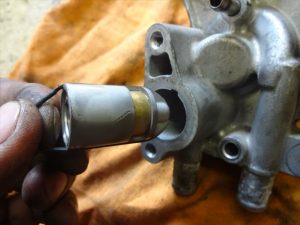

取り外したサーモスタットから、

先ほど引っ張ったOリングを

取り外したらサーモスタットの取外し

完了です。

さらに分解を進めます。

サーモスタットの稼動部分を

分解して行きます。

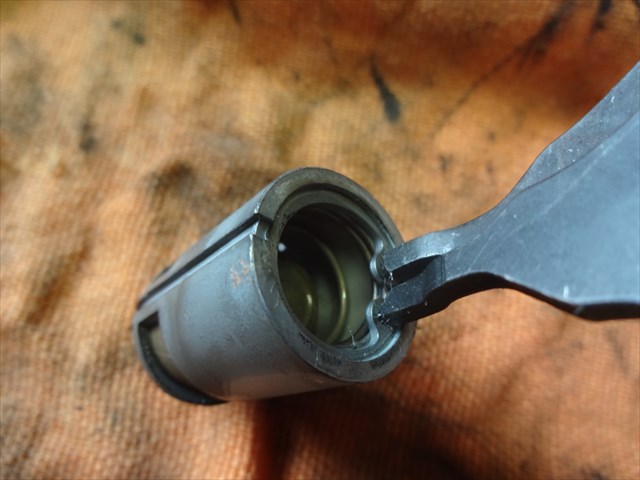

上部のサークリップを取り外してっと。

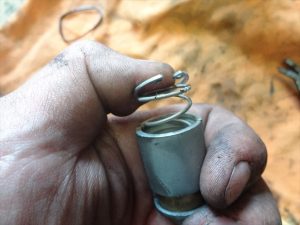

サークリップの下部には

スプリングが入っていますので

サークリップを取り外す時はゆっくりと

取り外しましょう。

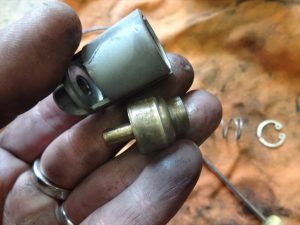

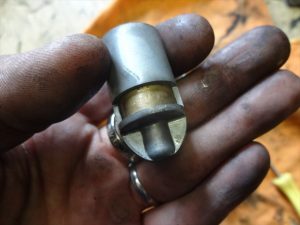

スプリングを取り外すと、中から

サーモスタットの心臓である

可動部が出てきます。

どこがどう動くのかは今からご説明しましょう。

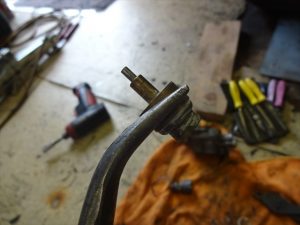

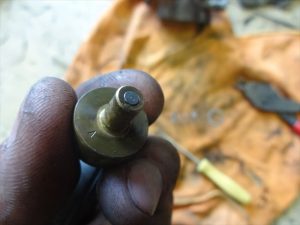

このサーモスタット心臓部の細い先端部を

見てみると、色が違う部分が見えますね。

ここが可動部になっています。

太く丸い部分に満たされているワックスが

暖められた水によって膨らみ、

内部からこの棒を押し出して弁が開くという

仕組みになっています。

ではその動作を動画で撮影して

ありますのでここでご覧頂きましょう。

[tubepress video=”ippjDpdvzeg” mode=”user” userValue=”centrumMC” description=”false” title=”false” views=”false” length=”false”]

この細い棒がスプリングの張力を

押しのけてサーモスタットを浮かし弁を開き、

暖まった冷却水をラジエターへと

運んでくれます。

とりあえず棒が固着して動かないって

事は無さそうなので、サーモスタットを

もう一度組み立てて動作している様子を

写真と動画でご説明しましょう。

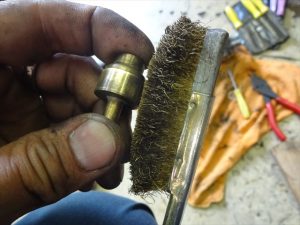

組み戻す前にサーモスタットを真鍮ブラシと

スチールウールを使用して磨き上げます。

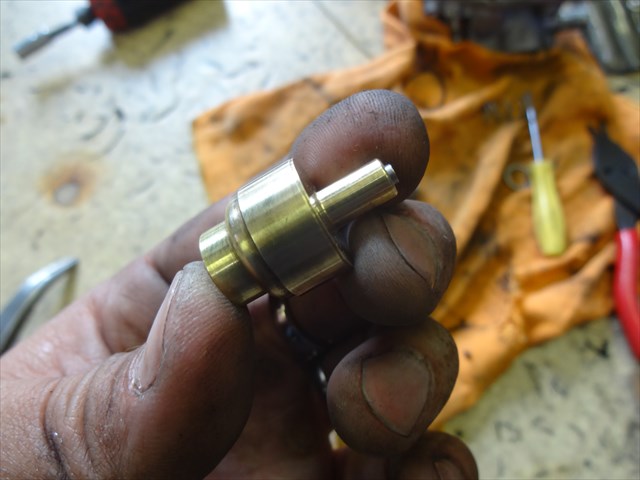

んでこれが磨き終わったサーモスタット

心臓部ですね。

これで作動に支障が出るような

段付き汚れなども無くなったでしょう。

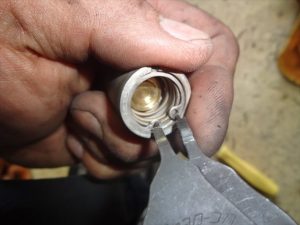

ハウジングへとサーモスタットを入れて、

スプリングを入れてサークリップで

固定しましょう。

さぁ組み立てた状態のサーモスタットは

こうして弁が閉じた状態ですね。

今回のトラブル原因は、そもそもフェイルセーフ

機能が働いた事によるエンジン出力低下、

まぁ保護機能なので出力落とすのは当たり前ですが。

で、このフェイルセーフってのは

水温異常時に点灯するものでして、

水温が異常になる原因ってのが

今分解しているサーモスタットなのです。

要するに水温が異常に上がり過ぎた結果、

フェイルセーフ機能が働いたという事。

水温が異常に上がる原因がサーモスタット

だと言うことは分かって頂けたと思いますが、

サーモスタットのナニが原因か。

水温上昇に伴って、この

弁が開かないのが原因なのです。

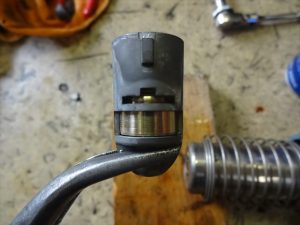

※ヒーターガンで暖めて再現しています

あら、ヒーターガンで暖めたら

きちんと弁が開きましたね。

でも、ヒーターガンと水では随分と

温度差もありますから正確では無いですね。

本来ならばお湯の中に付けて、

温度計を差し込んだ状態で既定の

温度でサーモの弁がきちんと開くのを

確認するのが正しいやり方です。

ヒーターガンですと温度が上がりすぎて

既定温度以上まで上昇してるだろうし。

大事なのは、決められた温度で弁が

全開になるかどうかなのです。

開くかどうかも大切ですが、それ以上に

大切なことなのです。

低い温度で弁が開いてしまうと

オーバークールと言って、十分にエンジンが

暖まる前に冷却水がラジエターに

回ってしまい、いつまで経ってもエンジンが

暖まらず、最悪の場合急速に暖められる

シリンダー内部と、冷却水が通っている

ウォータージャケット部との温度差が大きくなります。

その結果、急激な温度差によって

シリンダーブロックが割れてしまう事もあります。

逆に、いつまで経っても弁が開かない状態ですと

オーバーヒートと言って、熱くなった冷却水が

弁が開かないためにエンジン内部だけで

循環してしまい、ラジエターに回ることが出来ず

冷却されない状態が続きます。

その結果、今回の様に車両のフェイルセーフ

機能が働いて自動的にエンジンの出力を落とし、

これ以上熱が発生しない様に抑制するといった

周辺機器による保護が働きます。

夏場にファンが回るのも同じフェイルセーフ機能の

一部です。

※冷却性能を一時的に上回る熱を発散するため

エンジンに取っては、オーバーヒートよりも

オーバークールの方が断然悪い状況なのです。

オーバークールを保護する機能として

存在するのは、このサーモスタットただ1つ

だけなのです。

オーバーヒートのように、サーモスタット、

ラジエター、リザーバータンク、冷却ファン、

コンピュータによる出力低下などといった、

周辺機器によるフェイルセーフが全く存在しません。

まぁ・・・オーバークールになる事なんて

冷却装置をカスタムしなければ

よほどのことが無い限り起こることでは無いですが。

さて、今日はちょっと最後で活字が多くなってしまい

頭が痛くなって読み飛ばした方も多い事でしょうｗ

今日はこれぐらいにしておきましょう。

この続きはまた明日更新の記事でご紹介しますね♪

じゃ、今日の作業はここまで！

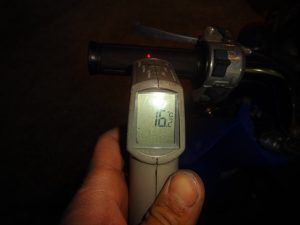

最後に閉店時のTODAYのグリップ表面温度をお知らせです。
