では今日の本題です。

先日からご紹介している

XV1600ロードスターのバルブリフターを交換してみよう！

ですが、今日は第10回目で最終回となります。

今までの記事は以下のリンクよりご覧頂けます。

■ 【第1回】XV1600ロードスターのバルブリフターを交換してみよう！

■ 【第2回】XV1600ロードスターのバルブリフターを交換してみよう！

■ 【第3回】XV1600ロードスターのバルブリフターを交換してみよう！

■ 【第4回】XV1600ロードスターのバルブリフターを交換してみよう！

■ 【第5回】XV1600ロードスターのバルブリフターを交換してみよう！

■ 【第6回】XV1600ロードスターのバルブリフターを交換してみよう！

■ 【第7回】XV1600ロードスターのバルブリフターを交換してみよう！

■ 【第8回】XV1600ロードスターのバルブリフターを交換してみよう！

■ 【第9回】XV1600ロードスターのバルブリフターを交換してみよう！

確か前回までは

ロッカーカバーとガイドの接合部分に

シリコングリスを塗って取り付ける準備を

整えたところまででしたね。

今日はこの続きを最後までご紹介していきましょう。

ロッカーカバーをエンジンに取り付ける前に、

先にプッシュロッドを入れておく必要が有ります。

プッシュロッドの両端部には予め

組付けペーストを塗って準備しておきましょう。

※エンジン側のバルブリフターにはエンジンオイルを

満たしてあるはずですが、さらに塗っておくと良いでしょう

プッシュロッドの組付け時には

INとEXのバルブリフターに間違えて

プッシュロッドを組み付けないように

注意しましょう。

んでこれがそのサービスマニュアルの一部ですね。

Aがリヤシリンダーで、向かって奥側がIN、

手前側のバルブリフターがEXとなります。

Bがフロントシリンダーで、向かって奥側がEX、

手前側のバルブリフターがINとなります。

間違えない様にプッシュロッドを

ガイドに入れて、上からバルブリフターを

目視で確認して差し込みましょう。

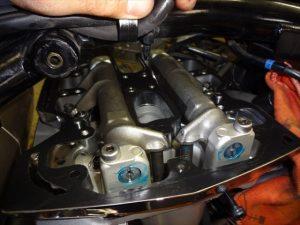

※リヤシリンダーのプッシュロッドの状態

プッシュロッドを差し込み終えたら、

ロッカーカバーを乗せてロッカーアームに

しっかりとプッシュロッドを填めて固定しましょう。

4本あるボルトを入れてロッカーカバーを

固定する時は、対角線上に数段階に

分けて均等に締め付けていきます。

規定締め付けトルクは

10Nm(1.0kg･m)

です。

トルクレンチを使用して少しずつ均等に

締め付けます。

久し振りにトルクレンチが出てきたなぁ・・・。

数万円もするトルクレンチが年に数回しか

出番が無いってのもなｗｗｗ

※内燃機関系は基本的にトルクレンチを使用します

ベースの締め付けが終わったら、

次はメッキが掛けられたカバーをさらに乗せてっと。

ベース、ロッカーカバーどちらにも

ダウエルピンが入っていますので

どの場所も忘れずに入れておくように。

メッキのカバーを先ほどと同じ

締め付けトルクで締め付けてから、

ガスケットを取り付けます。

ここでもダウエルピンを忘れずに

セットしておいて下さいね。

最後にカバーを乗せて

以下のサービスマニュアル内容に沿って

ボルトを入れて固定しましょう。

長さが書かれていますが、ボルトを入れていって

締め付けていない状態で、出面が全て均等に

なるようにセットすればいちいち場所や

長さを覚える必要も、サービスマニュアルに

頼る必要も有りません。ええ。

締め付けが終わった状態がこちらですね。

このまま作業を進める前に、メッキのカバーに

付着している指紋や油汚れを先に

拭き取って磨き上げておきましょう。

後からですと手が入らなくなりますので

必ず先に拭き取っておきましょう。

エアークリーナーボックスも取り付けて、

こちらも汚れを先に拭き取っておきます。

さて、エンジンを始動させる準備が

着々と進んでいますが、その前に

やるべき事があります。

そう、バルブリフターのエア抜き作業を

実施する必要があるのです。

この作業をエンジンを掛ける前に

必ず実施するように。

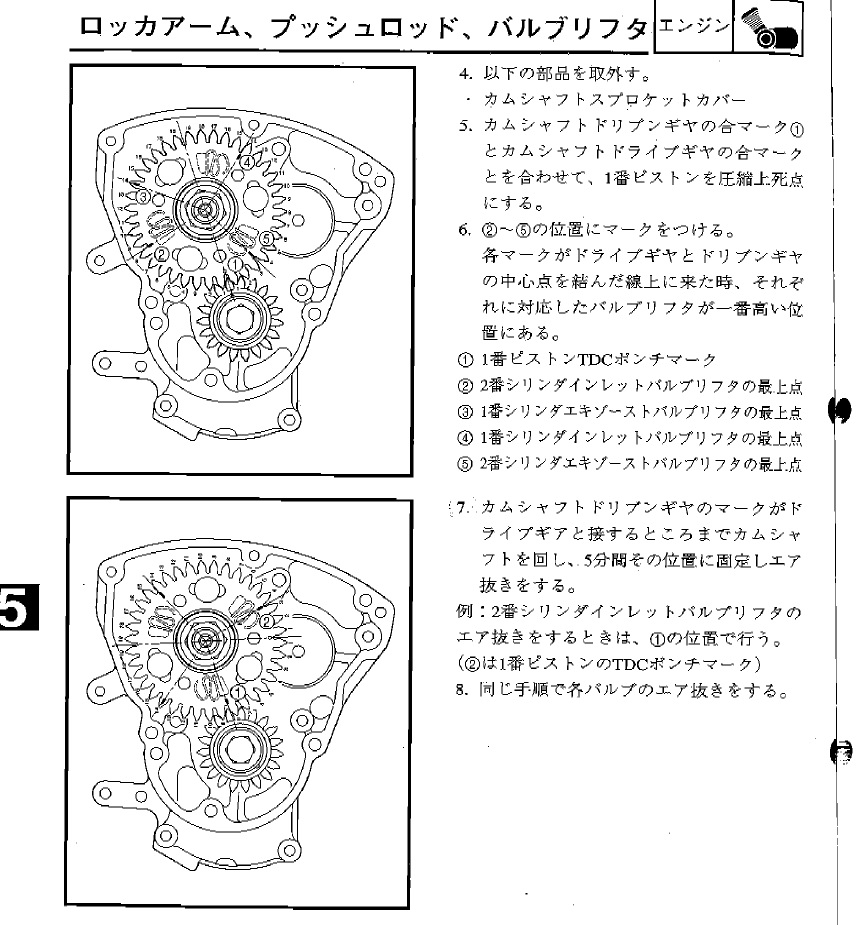

まずはサービスマニュアルの一部に

目を通しておいて下さい。

マニュアルに沿って説明しましょう。

まず、先にマーキングしておいた

カムシャフトドリブンギヤが圧縮上死点を

指し示しているかどうか確認します。

この状態が圧縮上死点となっている状態です。

で、オレンジ色のマーキングが、ポンチマークを１として

左回りに2・3・4･5となります。

それぞれの番号の割り振りは以下の通り。

１：1番シリンダTDCポンチマーク(圧縮上死点)

２：2番シリンダINバルブリフタ最上点

３：1番シリンダEXバルブリフタ最上点

４：1番シリンダINバルブリフタ最上点

５：2番シリンダEXバルブリフタ最上点

左側エンジンカバーのメンテナンスホールに

工具を差し込んでクランキングさせ、

例として1番シリンダのINバルブリフタから

エア抜きしてみましょう。

エア抜きをするには、クランキングさせて

各番号のマーキングをカムシャフトドライブギヤと

接するところまで移動させ、

5分間そのまま固定してエア抜きを実施します。

この写真の例を見れば分かりますかね？

このままクランキングさせて、

3番をもう少し回転させてギヤと接したら

5分間放置して完了です。

同じ要領で、全てのバルブリフターの

エア抜き作業を実施します。

※2番シリンダーINバルブリフタのエア抜き中

バルブリフターのエア抜き作業が終わったら、

全てのエンジンカバーを元通り取り付けておきましょう。

カバーの取り付けも終わったら、ガソリンタンクを

車体に乗せてっと。

ガソリンタンクを取り付ける際は、

前部のフチがキーシリンダーやフレームなどに

接触しないように注意して取り付けましょう。

ガソリンホースを接続して、緊張の一瞬です。

イグニッションをONにしてエンジン始動。

エンジン始動もスムーズです。

バルブリフターの動作も快調で

シリンダーヘッドから冷間時に聞こえていた

メカノイズも消えて静寂なエンジン音に

なりました♪

いやぁ素晴らしい！

やっぱり新品のバルブリフターは宜しいなぁ♪

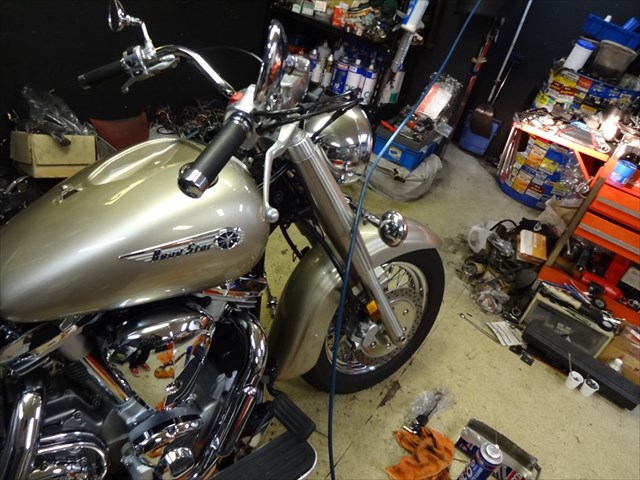

さぁこれで作業は完了ですので、

のこるスピードメーターをガソリンタンクに

取付けてっと。

車両を洗車する前に、10kmほど試乗して

各部位に異常が無いかチェックしておきましょう。

また、数日空けてエンジンを始動させた際の

バルブリフタの動作も問題が無いか必ず

チェックしておくように。

※異常が無ければ数日程度ではバルブリフタから

油圧が抜けるような事はほぼありません

以上でXV1600ロードスターのバルブリフター

交換作業は完了です～♪

今回は5日間のブログお休みを経て、

全10回の記事となりました。

久し振りの超長編の記事を書いたなと感心。

作業自体は1～2日で完結していますが

記事として書き起こすとこんなにも大変なんです。

これだけの長編記事になっていても、やっぱり

活字じゃ説明しきれない部分なども

沢山あるので、実際はこの記事を見て作業を

誰でも出来るかというと・・・難しいでしょうな。

サービスマニュアルが手元にあっても

作業に失敗したり、うまく出来ない事と同じです。

サービスマニュアルも、至極当たり前の事なんて

いちいち書いてくれてないですからね。

そんな事まで書いていたらどえらい分厚さになりますからｗ
