では今日の本題です。

まずは車両のご紹介から。

ホンダ　フォルツァX（MF08）ですね。

このフォルツァに関する記事は今までも

かなり書いてきましたが、今回はタイトルからも

分かる通り、FIランプ点滅によるご入庫です。

で、症状としてはスロットルボディの不良で有る事は

既にタイトルからお分かり頂けるかと思います。

※正確にはThセンサー異常です

それに、Thセンサー異常によるスロットルボディ

交換作業については、過去に詳細な記事を

書いていますので、補足的な記事として

見て頂ければと思います。

※故障部位の確認なども省きます

なので、細かい工程については随所で

手を抜きますので予めご了承くださいｗｗ

今回は、諸悪の根源である

スロットルボディをある点まで分解して、

身ぐるみ剥がしてやろうじゃ無いか！って

感じなのです。

何でもかんでもセンサーを中に詰め込んで

アッセンブリ化してるこのスロットルボディを

今回は開封してみようという記事になります。

では早速作業開始です。

スロットルボディをエンジンから取り外して行きます。

おぉっと、その前に過去の記事をご紹介しておきます。

外装類の取外し手順の詳細をご確認下さい。

■【前編】フォルツァX（MF08）のFI点灯を修理してみよう！

■【後編】フォルツァX（MF08）のFI点灯を修理してみよう！

リヤ廻りの外装類をある程度

取外し終えた状態がコチラ。

さらにここからメットインボックスを取り外します。

ここまでたどり着くのに取り外すボルトの

本数が多いのなんのって。

で、メットインボックスの取外し作業完了です。

メットインボックスを取り外すと、トラブル原因

であるスロットルボディが見えますね。

スロットルボディをインターネットオークションなどで

購入する場合は、スロットルボディに張られている

この品番と同じ物を購入しましょう。

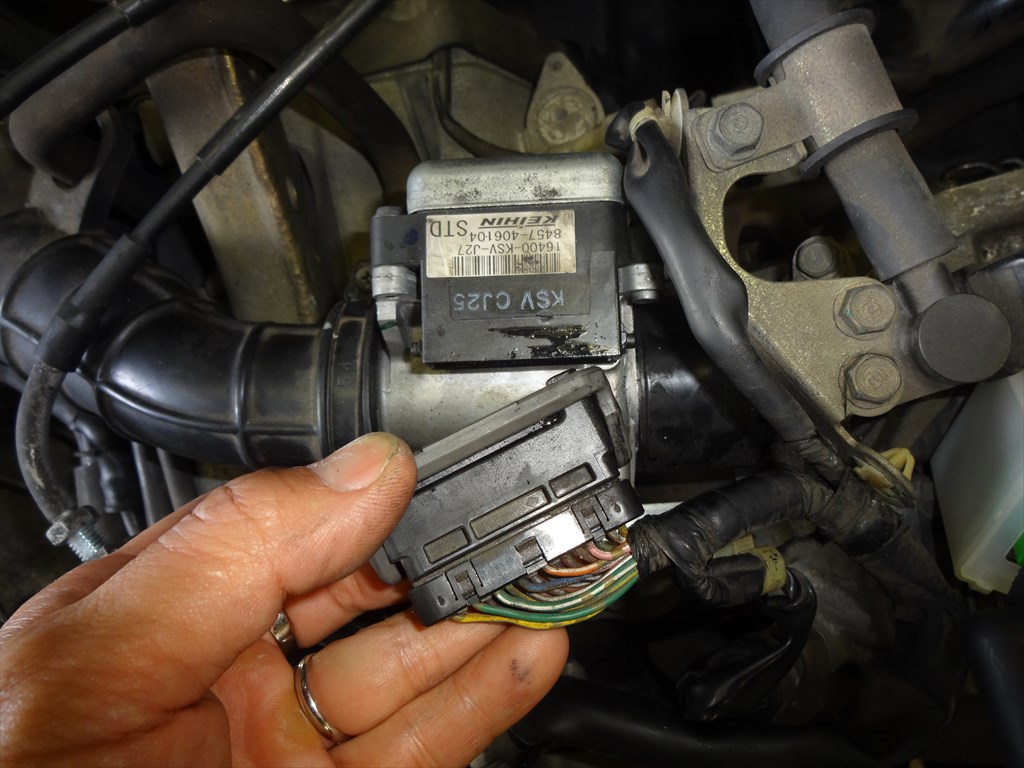

スロットルボディに接続されている

配線カプラを取外してっと。

あとはスロットルケーブルなどの付属品を

取り外してから、エンジンからスロットルボディを

取り外します。

長く使用してきたスロットルボディの場合

外観もこんな風に汚れていますが、

それよりも、ベンチュリー部の汚れが

凄まじい事になっています。

まるで排気ポートかと思うほどの

汚れが溜まっています。

バックファイヤーによるカーボン汚れ、

エアークリーナーから吸い込んだダストによる

汚れなど、汚れの種類は様々ですが

この汚れによるセンサー異常と言う事もありますので、

念のため内部を一度キレイに洗浄して

可能性は薄いですが、一度エンジンに取り付けて

エラーが消えないかどうかチェックすると良いでしょう。

なお、ベンチュリー部を清掃する際は

あまり強すぎる洗浄剤(有機溶剤)は使用しない様に

注意しましょう。

え？

このスロットルボディはどうだったかって？

無理アル

なので、ここからは非分解である

スロットルボディを捨てる前に分解して

行きたいと思います。

スロットルボディ横の黒いボックス内部に

各種センサーなどが詰め込まれています。

表面の固定ボルトを取り外すと、

こんな風にセンサー部分一式が取り外せます。

さぁここからはかなり強引な手法で

ユニットを開封していきます。

金属カバーは内部に充填されたシリコンで

ビッチビチに固定されていますので、

細い物をツッコミながら金属カバーを

めくり上げていきます。

あ、先に言っておきますけど

元に戻すつもりはありませんｗ

知的好奇心を満たす為だけにやってます。ハイ。

一周ぐるっと剥がすのに結構時間が

掛かりましたが、なんとかカバーを

取り外す事が出来ました。

何やら沢山のチップが載っている

基板が見えましたね。

基板上にまだ残っているシリコンは

ハブラシで擦りながら、チップの足などに

食いついているシリコンは、鉛筆削りで

尖らせた割り箸で擦っていくと取りやすいです。

さぁ・・・中がどうなっているのか

先が気になりますね。

でも、

この続きはまた明日更新の記事でご紹介します♪

だから明日も見てね(・ω・)ノ

じゃ、今日の作業はここまで！
