では本日の本題です。

先日からご紹介している

フォルツァZ(MF08)の駆動系をオーバーホールしてみよう！［Fランプ点滅からの復活までの軌跡］

ですが、今日は第5回目となります。

前回までの記事は以下のリンクよりご覧頂けます。

■【第1回】フォルツァZ(MF08)の駆動系をオーバーホールしてみよう！［Fランプ点滅からの復活までの軌跡］

■【第2回】フォルツァZ(MF08)の駆動系をオーバーホールしてみよう！［Fランプ点滅からの復活までの軌跡］

■【第3回】フォルツァZ(MF08)の駆動系をオーバーホールしてみよう！［Fランプ点滅からの復活までの軌跡］

■【第4回】フォルツァZ(MF08)の駆動系をオーバーホールしてみよう！［Fランプ点滅からの復活までの軌跡］

さて、前回までは確か

ドライブプーリーのベアリングの給油、

そして組立作業が終わった所まででしたね。

今日はこの続きをご紹介していきましょう。

組立終わったドライブプーリーとオス側を

セットしていきましょう。

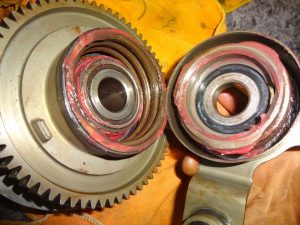

螺旋部分に予めこんな風にグリスをしっかりと

塗り込んでおきましょう。

この螺旋部分ですが、前回の記事で

分解給油したベアリングよりも重要度が高く、

螺旋部分の抵抗が大きければ大きいほど

レシオモーターへの負担が高くなります。

今回の様なエラーコードの場合や

レシオモーターのヒューズが切れる場合は

この螺旋部分の潤滑不良による場合が多いです。

エラーが出た初期段階でしっかりと

処置をすればまたしばらく元気に走ってくれますが、

騙し騙し潤滑不良のまま乗っていると・・・・

こんな風に螺旋部分がカジってしまう事になります。

もちろん、オス側の螺旋も同様に

潤滑不良の高負荷環境なので

こんな風に螺旋部分がガリガリになります。

この位ですとまだなんとか給油すれば

少しの間を凌げるとは思いますが、

これ以上酷くなるとドライブプーリーASSYでの

交換が必要になってきます。

初期段階ですぐに対処すれば、ここまで

螺旋部分が削れてしまうような事もありません。

全てはこの螺旋部のグリス切れによる潤滑不良です。

変速の要であるこの螺旋部の動きが

重くなれば、当然レシオモーターには電気的負荷が

強くなってしまい、ヒューズが切れてしまうという流れですね。

もちろん、ヒューズ切れどころかレシオモーターも

痛める事になりますので、やはり大事なのは

定期的な分解清掃および給油

これにつきます。

このフォルツァZ（MF08）の持病と付き合って行くには

それ相応の心構えが必要です。はい。

では作業を進めます。

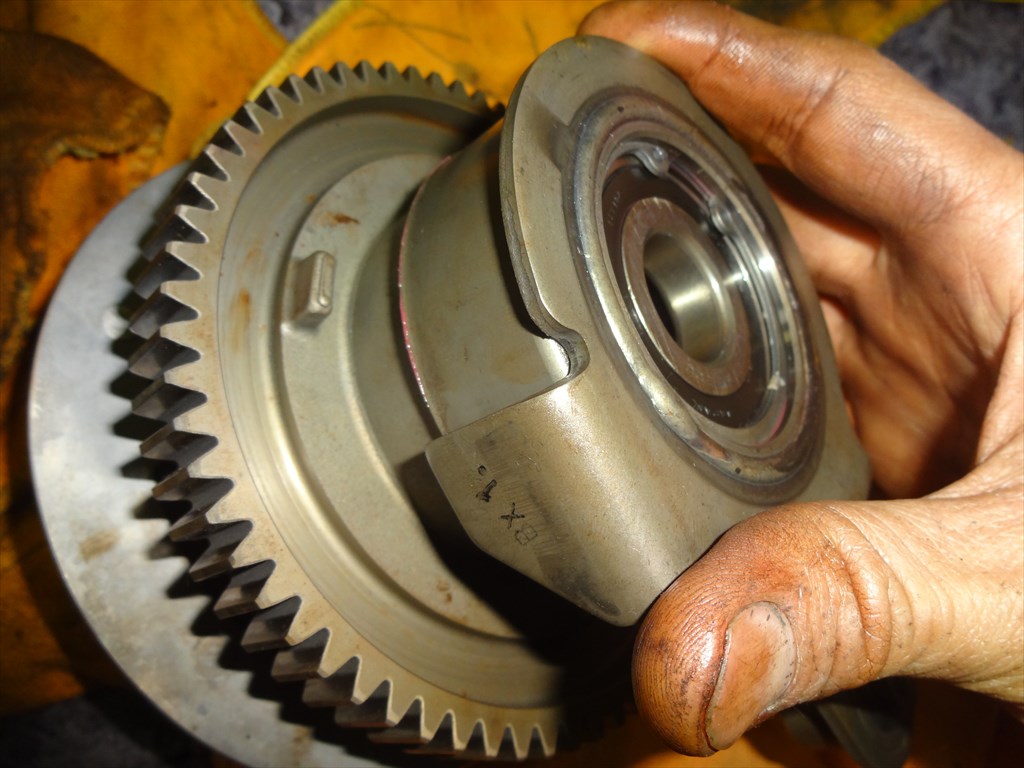

グリスを塗ったドライブプーリーを

組み合わせましょう。

組み合わせたら、何度も螺旋を往復させて

グリスを螺旋部全体にしっかりと馴染ませます。

何度かやってグリスを馴染ませたら、

一度取り外してっと。

取り外して見て、螺旋部分にグリスが

少ないと感じるようであれば、ここで

さらにグリスを追加しましょう。

少ないよりは多い方がいいので。

グリスを追加したら、また組み合わせて

何度か広げたり閉じたりを繰り返して

グリスを馴染ませておきましょうね。

はい、これでドライブプーリーの

分解給油作業は完了です♪

スムーズに螺旋部分が動くようになりました。

ここからは組立作業へと入っていきます。

まずはダストで汚れているクランクケースを

エアーブローしてまずはダストを吹き飛ばしましょう。

この時、かなりのダストが周囲に舞い散りますので

マスクなどを着用しましょう。

室内や狭い空間での作業はオススメしませんｗ

だって・・・

ブホォッウェゴホッゴホッ！！

ほんとこんな事になりますからご注意を。

汚れが酷い場合は、パーツクリーナーと

歯ブラシも併用して清掃しましょう。

んでこれが清掃完了後の状態ですね。

美しくなりました。

せっかく駆動部をキレイに洗浄しても、

クランクケース側が汚れてたんじゃ

効果半減ですから。

必ず綺麗にしておきましょう。

ドライブプーリーなどを組み立てていく前に、

予めレシオセンサーを取り付けておきます。

現在はドライブプーリー奥のギヤを

点検のために回転させたので、

レシオセンサーシャフトの位置が

こんな風にズレていると思います。

これを規定の位置にへとギヤを回して

セットしましょう。

位置は過去に絵を描いたのでそれを参考に。

あ、写真もありますｗ

このセット位置を間違えるとSマチックが

正常に動作しないどころか、最悪の場合

レシオセンサーを破損させてしまいます。

入念にチェックしておく事。

んでこれが合わせ終わった状態ですね。

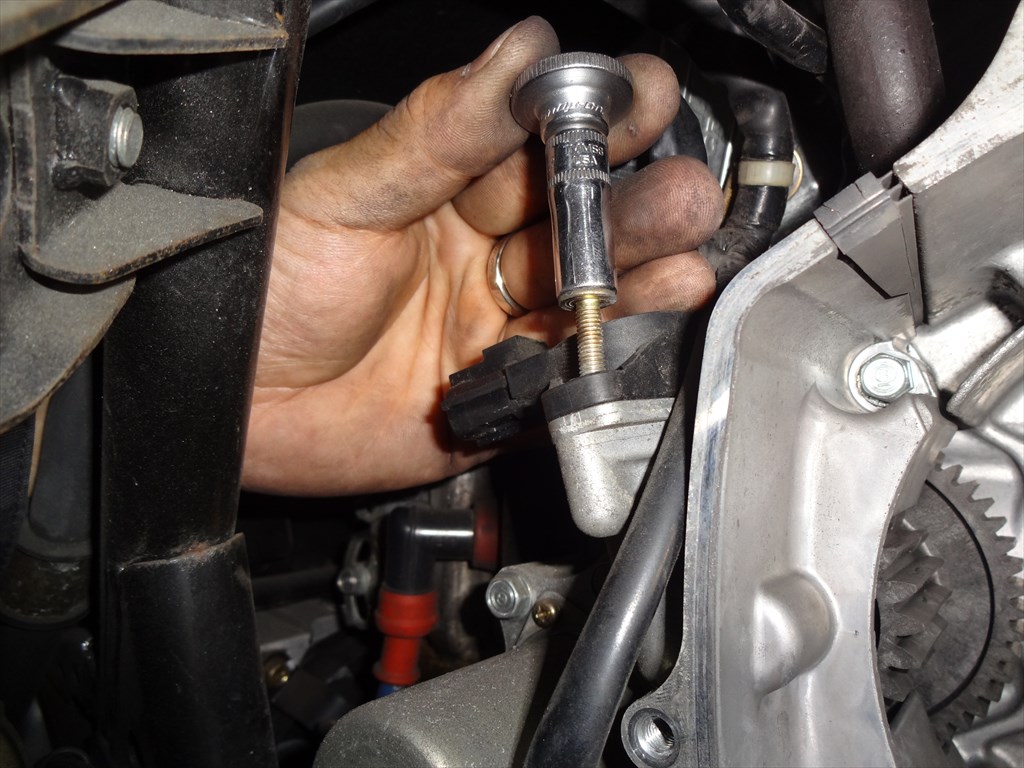

ここに取り外してあるレシオセンサーを

取り付けて行きましょう。

ちょいと窮屈な場所ですが手を突っ込んで

こんな風にボルトを入れて固定しましょう。

レシオセンサーを一度取付終わったら、

このギヤは絶対に動かさない事。

動かすとレシオセンサーの位置が

ズレてしまいますので。

予めクランクシャフトにグリスを塗っておきます。

ドライブプーリーは組み合わせた状態で、

このストッパー部分をしっかりと合わせて

おきましょう。

この状態でドライブプーリーを

クランクシャフトへと挿入します。

この時、奥にあるギヤとドライブプーリーのギヤを

動かさない状態でかみ合う様に、

ドライブプーリーの固定位置を見据えて

真っ直ぐに取り付けましょう。

取付位置がズレたからと言って動かすと、

それに併せてレシオセンサーもズレてしまいます。

かならず真っ直ぐに取り付けて、動かす必要が

無い様にしましょう。

※噛み合せる際に数㎜は動かすのは許容範囲内です

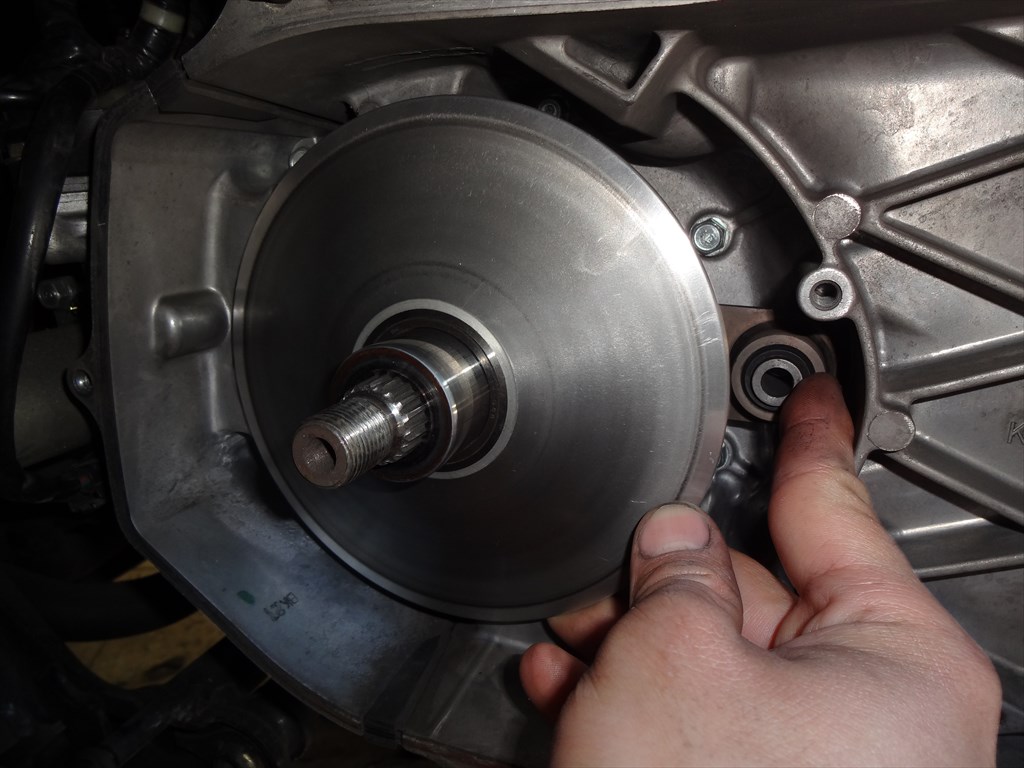

ドライブプーリーを固定し終わったら、

ストッパープレートを取り付けてっと。

これでドライブプーリーの取付作業は完了です。

フェイス部分には油脂が付いている事があるので、

必ずパーツクリーナーを使って表面を

脱脂しておきましょうね。

さぁあとはクラッチキャリアを取り付けて

Vベルトをセットして・・・最終局面ですね。

この続きについてはまた明日更新の記事で

ご紹介しますのでお楽しみに♪

じゃ、今日の作業はここまで！
