では今日の本題に行きましょう。
まずは車両のご紹介から。
スズキ イントルーダー750ですね。
今回ご入庫下さったお客様は、当ブログをご覧頂き
是非ともメンテナンスをお願いしたいということで
ご入庫下さいました。
ありがたやありがたや・・。
で、今回はちょっとやるべき作業が多いです。
全てを1つの記事で書くには多いので
小分けにして記事にしていきたいと思います。
でもね、どれもこれも手順を全て写真撮影していないので
ざっくりざっくりの説明になってしまいますので
そこんとこ予めご了承くださいまし。
今回実施する作業一覧
・ウインカー不灯修理
・キャブレター同調調整
・エアーエレメント交換
・ブレーキ､クラッチフルード交換
・フロントブレーキパッド交換
・フロントフォークO/H(オーバーホール)
・前後タイヤ交換
・デフ(シャフト部)オイル交換
こんな感じですね。
で、今回の記事はウインカーの不灯(不点滅)を
修理した時の様子をご紹介したいと思います。
ではまず現在の状況を確認っと。
キーをONにしてウインカースイッチを
操作してみます。
電源は通っているのに、全くウインカーに
電源が供給されていない感じですね。
ってか、インジケーターもニュートラル
ランプなどが点灯せず反応がありません。
ウインカーは左右どちらでも反応は無し。
左側サイドカバーを取り外した所に
ウインカーリレーがあるので確認してみましょう。
ぬぅ？？？
黒/白配線が１本余っていますね。
※お客様からも予めこの配線の事は聞いてました
なんでこんな不自然に１本だけ剥き出しで
宙ぶらりんなのだろうかねぇ。
標準で１本余っていると言う事は
良くある話ですが、端子まで付いて
ここまで剥き出しなのも珍しい。
まぁとにかく、１つずつ確認して行きましょう。

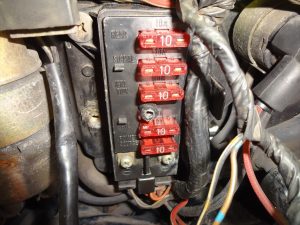

まずはウインカーリレーすぐ横にある
ヒューズボックスからウインカーの
ヒューズを取り外して確認してみましょう。
※上から２段目のSIGNAL
ラジオペンチでヒューズを抜き取ってみると
ヒューズが切れてますやん。
単純にヒューズ切れだったのかも～♪
インジケーターもウインカーも同じ
ヒューズ（SIGNAL）で管理されていますので
これで解決か？
って事で新しいヒューズを準備してっと。
新しいヒューズをヒューズボックスに差し込んで。
気を取り直してイグニッションをONに。
おおおおおおおおおお。
インジケーターの点灯が復活！
ウインカースイッチを操作してみると・・・
やはりウインカーは点灯せず。
写真をご覧の通り球切れもありません。
球切れの場合でもインジケーターランプは
点灯しますから球切れを疑っても仕方無いですが。
※インジケーターまで球切れしてたらダメですがｗ
インジケーターにも反応が無い、
さらにウインカースイッチを操作した際に
ウインカーリレーに触れていると、
カチッ
というリレーが作動する際の反応もありません。
※電子リレーの場合は手で触っても分かりません
今このイントルーダーに取り付けられている
ウインカーリレーは古いタイプのリレーなので
電源が通って動作した際は、必ずカチッという
反応音と振動があります。
でも、反応が全く無いと言う事は以下の事が
考えられます。
・リレーに電源が来ていない(断線等)
・リレーからスイッチまでの間で断線
・ウインカースイッチが効いてない(スイッチ内部での接点不良等)
・リレー自身の故障(★)
これらの中から可能性の高い物を
順番に消し込んで行きます。
特に★マークが付いているリレー自身の
故障ってのがこの古いタイプの
ウインカーリレーには良くありますので、
まずはここから疑っていきましょう。

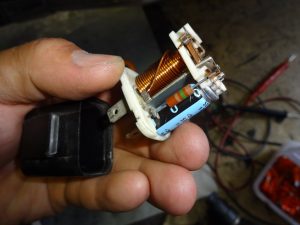

ウインカーリレーから配線を取り外し、
黒い媒体から中のリレー本体を取り出しました。
大きな電解コンデンサと抵抗と
巻きコイルが見えますね。
このウインカーリレーの仕組みについては
ここで説明するには時間が掛かりますので
今回は割愛します。
仕組みについてはこちらの
ページで非常に詳しく分かりやすく
解説されていますので参考にしてみて下さい。
愛鷹技研作業日報 https://ashitaka-giken.cocolog-nifty.com/blog/2010/02/post-d020.html
どうも電解コンデンサがダメなようで
接点が常に接触した状態のままになっています。
この閉じたままになっている接点部分を
開いてあげるとウインカーが点灯します。
ということはコンデンサを交換して・・・・
手間の方が金掛かるわｗ
って事で、店に中古のウインカーリレーが
有りましたのでそちらに交換する事にします。
まずは適当な配線を準備して１つずつ試しながら
ウインカーリレーに配線を接続して
確認します。
入出力とアースをどこに繋いでいいか
分からない、そんな時はですね
まず入出力配線を適当に繋ぎます。
その後イグニッションをONにして
アース配線を残る１ピンにちょんちょんと
接触させるわけです。
この時、接点部分に青白い光などが
見える場合はアウトです。ショートしてます。
逆に、ウインカーが点灯したり、
何の反応も無いそんな場合は
入出力の配線のみ入替えて再チャレンジです。
こんな感じでちょっと場当たり的な
確認方法ですが、これが最も確実です。
もちろん今まで経験して見てきた記憶を頼りに
ある程度配線も接続していますがｗ
『ウインカーリレーったら
だいたいこんな感じの配線接続だろ。
アース線が必ず左右どちらかの端じゃね？』
ってな風にね。
なので、だいたい入出力の配線を
左右入替えるぐらいで正解にヒットします。
で、ウインカーリレーを交換してみたら
バッチリウインカーの動作OKになりました～。
インジケーターもしっかり点滅しますし、
ウインカーもハイフラにならない規定通りの
点滅スピードです♪
ヨシヨシいい感じです♪
ウインカーも正常に点滅するようになったので、
先ほど仮で取り付けた配線をきちんと処理して
３ピンカプラでウインカーリレーに取り付けました。
あとは元通りの位置にウインカーリレーを
装着したら、ウインカーの不灯修理は完了です♪
ウインカーリレーってのは使用する
電球のワット数(数量)で違いがあるだけで
基本的にどれでも流用が効きます。
明るさ、熱、云々を除けばワット数も使用する
電球で調整すれば問題ありません。
中古をお持ちであればぜひウインカーリレーの
流用をお試しあれ。
意外と簡単です。ってか、初級レベルですｗ
