それでは今日の本題です。

昨日からご紹介している

スカイウェイブ250（CJ44A・CJ45A）のC58エラーを修理してみよう！

ですが、今日は第2回目となります。

第1回目の記事は以下のリンクよりご覧頂けます。

■【第2回】スカイウェイブ250（CJ44A・CJ45A）のC58エラーを修理してみよう！

さて、前回までは確か

プーリーカバーを取り外して駆動部を

確認した所まででしたね。

今日はこの続きをご紹介していきましょう。

駆動部をもう少し底から覗いてみると

そこにPPS(プーリーポジションセンサー)が

取り付けられています。

赤丸印の部品がそうですね。

フォルツァZとは違い底部にスズキは

ついているんですね。

こんなにも濡れやすい場所に配置とかｗ

ってか、接続している配線になにやら

ビニールテープをぐるぐる巻いてありますね。

なんだか怪しげな雰囲気がしますので、

ビニールテープを剥がして内部の配線を

確認してみます。

さらにビニールテープで配線の一部が

巻かれていますね・・・。

ビニールテープを剥がして見ると・・・

黒と青の配線にエレクトロタップを

接続していたであろう痕跡を発見しました。

ポジションセンサーに何の電装部品を

割り込ませていたんだ？？

こんなとこから電源取り出すハズもないしねぇ・・・。

こういったセンサーの類から電源を

取り出すのは絶対におやめ下さい。

正常な信号が送られない場合がありますから。

誤作動の原因にもなります。

プーリーポジションセンサーを

エンジンから取り外しましょう。

ボルト1本で固定されています。

ボルトを緩めますとセンサー内部にある

スプリングの張力で少し回転しますが正常です。

取り付ける際も少し回しながら

取り付けるような感じです。

これが取り外したPPS(プーリーポジションセンサー)

ですね。

これ見た事無いですか？

そうです。

セカンダリスロットルポジションセンサーに

使っているのと同じ物ですね。

品番は違うんじゃ無いかなと思いますが。(未確認)

役割も機能も同じです。

この内部の軸を回転させる事によって

端子間の抵抗値が変化します。

この抵抗値の変化量を見て、スロットル開度や

プーリーの現在の位置を確認している

そういう役割なのです。

つまり、センサーとして正常な機能を

果たしているかどうかは抵抗値を

調べれば分かります。

3本の端子の外側2本に

テスターを当てて抵抗を調べましょう。

これがゼロ状態。(非回転状態)

抵抗値が0.096Ωですね。

軸部にドライバーなどを差し込んで

少しずつ回転していくと数値も増えていきます。

少し回転させると0.595Ωまで

抵抗値が増えました。

※この時点で問題を確認。それは後ほど

さらに回転させていきMAX状態まで行くと

1.466Ωにまで抵抗値が上がりました。

最小～最大の抵抗値はこの程度で

全く問題がありません。

ただ・・・問題があったのは静止画なので

分かりませんが、本来ならば滑らかに

回転に合せて抵抗値が上下するはずなのに、

数値が飛び飛びになる

ええ、ええ。

これじゃダメですね。

この手のセンサーの故障というのは

ほぼこの抵抗値が滑らかに上下しないとか、

抵抗値が異常といったような症状ばかり。

今回の様に抵抗値が飛び飛びで表示される

場合はセンサーの交換が必要です。

もちろん今回は交換することになります。

んでこれがメーカーから取り寄せた

PPS(プーリーポジションセンサー)ですね。

では同様に新品のセンサーも

抵抗値を計測してみましょう。

※故障は有り得ませんが数値の確認のため

まずは非回転状態。

数値は全く同じですね。

数値的には同じでも飛び飛びじゃねぇ。。。

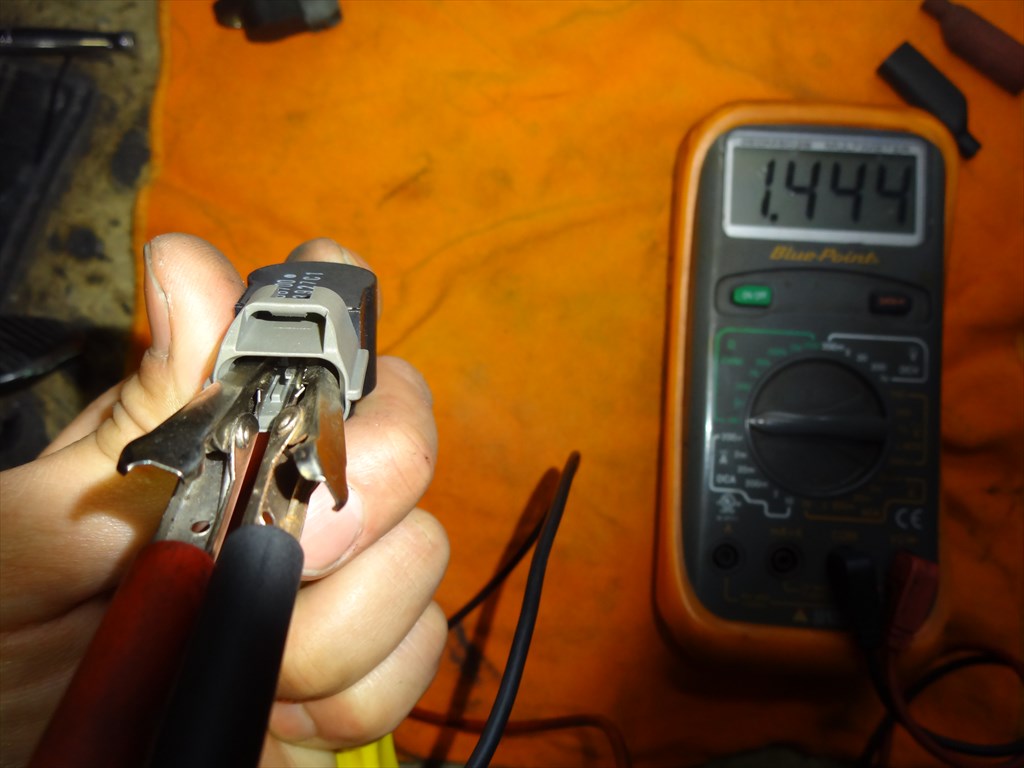

そして回転量最大の場合。

数値はほぼ同じですね。

片手で全てやっているので軸を回転

させているドライバーを持つ手が

プルっていたんでしょうｗ

新品のPPS(プーリーポジションセンサー)を

エンジンに取り付けて行きましょう。

取り付ける時はまずこの角度で取付けて、

左へと回転させながら規定の

位置まで回します。

内部のスプリング張力を効かせた状態で

取り付けるって事です。

センサー的にはちょうど中間地点から

スタートするって感じですかね？

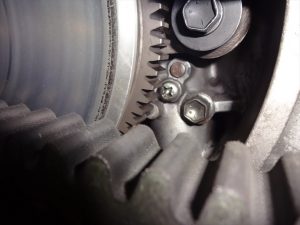

センサーの駆動(回転)はどうしているかというと

ドライブプーリー脇にある・・・

そうそうここです。

ちょっと見難いのでもうちょっと寄りましょうか。

プラスボルトが見えているあれが

PPSの動力部ですな。

ここの動力取り出し方法が

フォルツァZとは違っています。

フォルツァZの場合は制御モーターの

駆動軸から直接ギヤを介して

PPSを回転させています。

スカイウェイブの場合は、ドライブフェイス背後の

ドリブンギヤ面をなぞるようなピンが出てて、

常にスプリング張力で押し付けられています。

ドリブンギヤが回転すると回転量に応じて

ピンの押し出し量が変わりましてですね、

この押し出し量の変化がギヤを介して

PPSへと伝えられて回転させているって訳です。

こんな感じで分かりますかね？ｗ

またそのうち駆動部を分解した写真を

追記しますのでそれまでこの文面で

なんとか理解して下さいｗ

さぁPPSを交換してみて症状は解決するのか・・・。

その後の状況については

また明日の記事でご紹介します！！

ごめんねｗ

じゃ、今日の作業はここまで！
