では本日の本題です。
昨日からご紹介している
フォルツァXのエンジン始動不良を修理してみよう！
ですが、今日は第2回目となります。
第1回目の記事は以下のリンクよりご覧頂けます。
■【第1回】フォルツァXのエンジン始動不良を修理してみよう！
さて、前回までは確か
リヤ廻りの外装を全て取り外して、
燃料ポンプが露わになった所まででしたね。
今日はこの続きをご紹介していきます。
外装類を取り外すと足元付近、ラジエター前に
燃料タンクとそれに組み付けられている
燃料ポンプが見えます。
インジェクション車の場合、大多数の車両が
燃料タンク内部に燃料ポンプを備え付けてあります。
一部機種(例えばGSX1300Rハヤブサなど)は
外部燃料ポンプを装備していますが。
燃料ポンプが露わになった所で燃料ポンプの
実際の動作音を動画で撮影してありますので
確認してみましょう。
[tubepress video=”sivD4gizZv0″ mode=”user” userValue=”centrumMC” description=”false” title=”false” views=”false” length=”false”]
ね？
無音でしょ。
配線カプラも何度か抜き差ししてチェックしましたが
燃料ポンプの動作は復活せず・・・。
って事で、燃料ポンプを一度取り外して
直接確認してみる事にします。
まずは燃料ポンプに接続されている
燃料ホースを取り外して行きます。
キャブレター車の様に緩い感じで
差し込まれているわけでは無く、
ポンプによってガソリンが圧送される圧力に
耐えられるような強固な取付けとなっています。
まずは燃料タンク部に差し込まれているこの部分。
左手に見える黒いのが燃料ホースですな。
プラスティック製のアタッチメントで
しっかりと燃料ポンプと接続されていますので
適当に引っ張ったぐらいでは外れない構造です。
オレンジ色のアタッチメントの爪を内側へと
押し込みつつ、手前に引いてこんな感じで
ずらし取ります。
このオレンジ色のアタッチメントで
燃料ホースと燃料ポンプが固定されています。
このアタッチメントの構造を考えた人は
凄いと素直に感服。
アタッチメントを取り外すと燃料ホースがこんな風に外れます。
オレンジ色のアタッチメントは燃料タンク側に
残るようになっています。
あと、思いの外燃料ポンプ側の差し込み口が
長いですよね。
これぐらいの長さで差し込んでおかないと
燃圧に耐えられないんでしょうな。
続いて燃料ポンプの配線カプラも取り外します。
さぁあとは燃料ポンプを取り外して行くだけですが、
その前に燃料タンク内部に入っているガソリンを
出来る限り灯油ポンプを使用して抜き取って下さい。
・・・そう、可能な限り抜き取って下さい。
じゃないと燃料ポンプを取り外した瞬間に
ガソリンが大量に漏れ出して大変な事になりますから。
※完全には抜き取れません
燃料タンク内部のガソリンを抜き取り終えたら
燃料ポンプを固定しているナットを取り外して行きましょう。
固定ナットを取り外し終えたらゆっくりと
燃料ポンプを引き出してきましょう。
ガソリンが多少漏れますのでタオルなどは
予め手の届く所に準備しておくように。
取り外した燃料ポンプをさらに分解して行きます。
燃料ポンプが収められているハウジングをこんな風に
分離させて、内側に収められているポンプ本体を取り出します。
ハウジングから燃料ポンプをゆっくりと抜き取ってくると
電源配線がポンプに差し込まれているのが見えます。
電源配線を取り外すとハウジングから燃料ポンプを
完全に取り外す事が出来ます。
燃料ポンプに差し込まれていた電源配線の位置を
忘れないようにメモっと。
端子部分を見ると少々端子焼けが見られます。
これは+端子側ですなぁ・・・。
プラス端子側に熱が発生するほど
負荷が掛かったと言う事でしょうかね。
走行距離もそんなに多くないので経年劣化という
感じでもなさそうですが。
で、燃料ポンプ単品での動作テストを実施します。
先ほどの写真で書いたように赤丸にプラス電源（１２V）、
そして黒丸にマイナス電源を入力して
燃料ポンプの動作チェックです。
何度試してもやはり燃料ポンプのインペラが
動いている雰囲気はありません。
残念ですが完全に内部で固着している模様です。
この時点で完全に燃料ポンプの不具合であることが
ハッキリしましたので、お客様に正式なお見積もり提出。
そして承認を頂きましたので新品の燃料ポンプ発注です。
なぜここまで点検する必要が有ったのか。
それは、燃料ポンプの動作には燃料ポンプリレーという
リレーユニットの動作も影響してましてですね、
このリレーユニットの動作もチェックしたのですが
いまひとつパッとしなかったんですよね～。
リレーってばあまり信用出来なくて。
だからといって新品を買い直すには少々お高いし。
※メットインボックス右側に同じような4極リレーが
いくつか並んでいるうちの1つです
んで、リレーユニットは大丈夫だろうという
自身の経験と知識から来る自信で、燃料ポンプに
疑いの目を向けたのです。
もっというと、燃料ポンプは交換したがやっぱり動かない、
そんなことになればお客様の信用も失いますし
損害も大きくなってしまいます。
念には念をと言う事で、今回はここまで分解して
燃料ポンプの動作不良であるという根拠を探し出したのです。
この記事だけみたら大変な回り道してるショップだな・・・と
思われそうですが、基本的に私はこういうやり口なのです。
一度こうして細部まで分解して原因などを
突き止めた上で得た知識や経験から故障部位を推測し、
的確に且つ、工数を少なく出来るのが本来の
メカニックの仕事であると私は考えております。
インターネット上だけで知り得た情報や、人から
聞いた情報や故障の細部を知らずしてアッセンブリ
交換で対応してきたショップなどと比べて
自分の愛車をどちらのショップに修理して
もらいたいでしょうか？
『なんか面倒くさそうなショップやから後者でｗ』
・・・・(-_-;)
『めんどくさないしｗ』
まぁ一度店に来てご自身で確認してみて下さい♪
じゃ今日の作業はここまで！

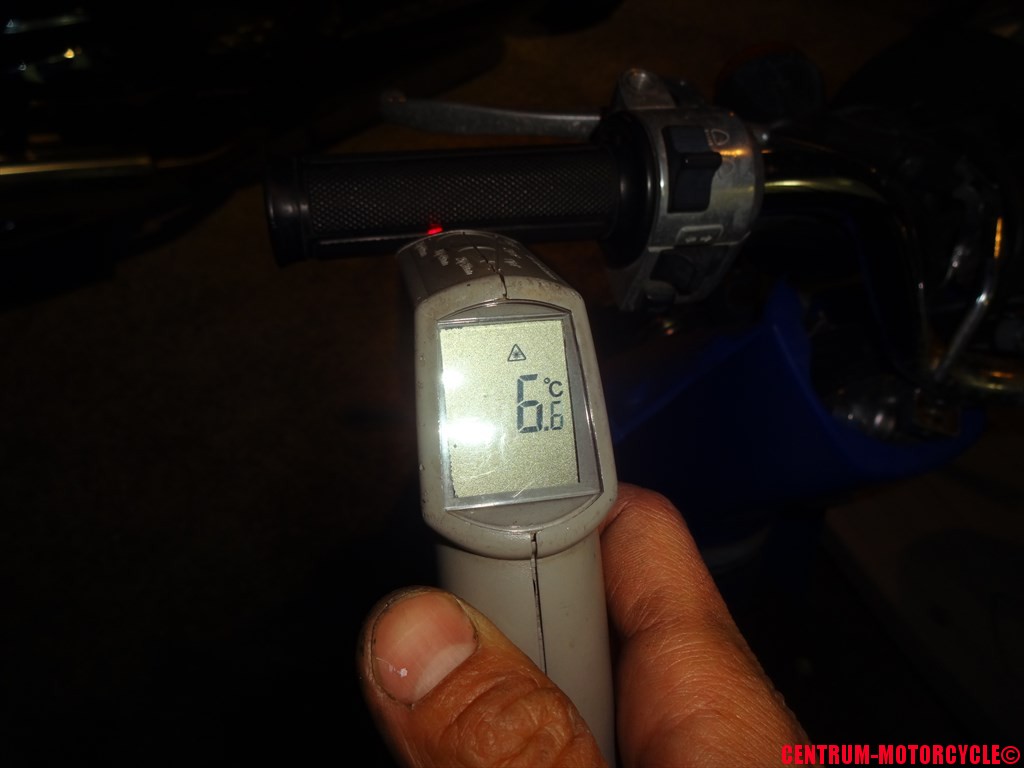

最後に閉店時のTODAYのグリップ表面温度をお知らせです。
6.6℃
朝と夜の寒暖差激しすぎます。
勿論日中ともね。
最近寒くなってきたからなのか、ヒザがまた
痛み始めました。
職業上、屈伸する事が多いのでヒザにガタが
来始めているんでしょうなぁ・・・。
そろそろ、グルグルグルグルグルコ・・・
世田谷育ちの・・・を始める年齢かｗ
ぐひｗ
ではまた明日も元気でお目に掛かりましょう☆
