では今日の本題です。

先日からご紹介している

リトルカブにキタコ製ボアアップキットを組んでみよう！

ですが、今日は第3回目の最終回となります。

本当ならば全4回ぐらいで書く予定だったんですけどね、

写真の枚数的に今回が急遽最終回になりそうですｗ

でもどうだろｗ

今の時点ではタイトルは最終回にしていますけど、

もしかしたら少分割して第3回目となるかもです。

前回までの記事は以下のリンクよりご覧頂けます。

■【第1回】リトルカブにキタコ製ボアアップきっとを組んでみよう！

■【第2回】リトルカブにキタコ製ボアアップきっとを組んでみよう！

さて、前回までは確か・・・

シリンダーヘッドを洗浄して仕上げたところまでご紹介

しましたね。今日はこの続きをご紹介していきます。

これが今回組み込むボアアップキットですね。

第1回目の記事でご紹介しましたね。

キタコ製　ライトボアアップキットですね。

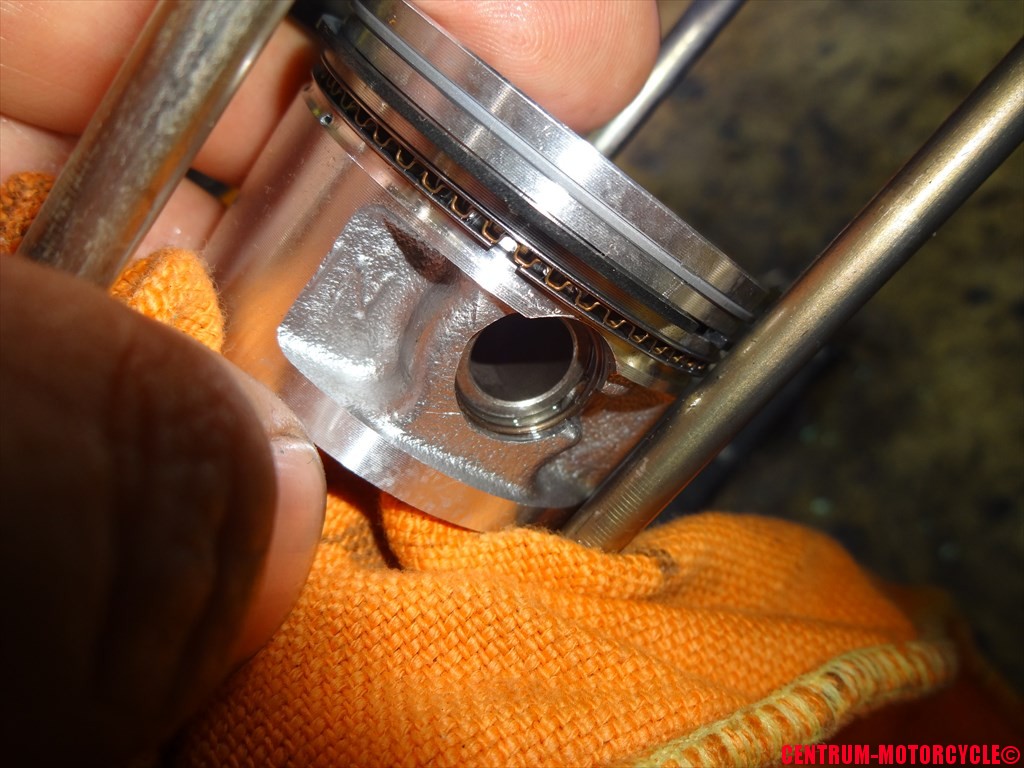

付属の説明書を見ながら、ピストンにまずは

ピストンリングを組み付けましょう。

トップリング、セカンドリング、オイルリング、それぞれ

順番や表裏を間違えない様にしっかりと説明書を

見ながら取り付けましょう。

また、ピストンリングの合口も位置が決められていますので

これも説明書を見ながらしっかりと合わせておきましょう。

※シリンダー取付時に再度確認しますが

これは余談ですが、シリンダー内系が使用によって

摩耗が進行していて、交換できるシリンダーが

既に絶版になっているなどの場合、

このピストンリングの合口をIN側に向けることによって、

オイル上がりを少しだけ抑制することが出来るんですよ。

※潤滑性能もやや落ちますのでオススメできませんがｗ

次は予めピストンピンを抜けない様固定している

サークリップを片側だけ先に取り付けておきましょう。

ピストンの準備が出来たら、ピストンの向きを

間違えない様にコンロッドにセットしてっと。

あ、今回のボアアップキットの場合、

ピストンの向きはピストンヘッドの矢印がエキゾースト側を

向く様に取り付けましょう。

メーカーやブランドによっては、INと刻印されている

ピストンもありますのでお間違えなき様。

説明書にしっかりと目を通しておきましょうね。

ピストンピンを入れてコンロッドにピストンを固定したら、

最後に残る1本のサークリップを入れて固定します。

ピストンリング合口の位置もこの時点で

最終チェックしておいて下さい。

ピストンピンを取り付ける際などにズレていることが多いので。

では次はシリンダーを取り付けて行きます。

予めシリンダー内壁にエンジンオイルを塗っておきましょう。

スタッドボルトに予めベースガスケットを通してから、

カムチェーンをシリンダー側に入れつつ、

シリンダーをゆっくりと沈めていきつつ、ピストンリングを

ずらさない様にうまく指先でピストンリングを縮めながら

シリンダーにピストンを入れて行きましょう。

つつ、つつばっかり同時にやることが多いですが

ファイット－！です(*´艸`)

シリンダーをゆっくりと最後までクランクケースに密着するまで

入れて行くと、先ほどシリンダー内壁に塗ったエンジンオイルを

ピストンがかきあげてきますので、タオルなどで吸い取っておきましょう。

カムチェーンを引き揚げ忘れていたという方は、

ここで細長いラジオペンチなどを使用して

カムチェーンをクランクケース内部から引き出しておきましょう。

あ、クランクシャフトにしっかりとカムチェーンが

掛かっているのは確認しておくこと。

これ大事。

※そもそも掛かっていなければ、バルブタイミングが

合わせられないので気が付くと思いますが

シリンダーの取付けが終わったら、シリンダー内部に

カムチェーンのガイドローラーを取り付けましょう。

こんな風にチェーンを広げつつ、ローラーをゆっくりと

入れていってっと。

ガイドローラーを入れたらボルトでしっかりと

固定しておきましょう。

また、併せてシリンダー底部とクランクケースの

固定ボルト入れてシリンダーを仮固定しておきましょう。

※浮かない程度の仮固定

続いてシリンダーヘッドを取り付けて行きましょう。

まずはベースガスケットをスタッドボルトに通して、

付属のOリングを位置を間違えない様にセット。

予め洗浄しておいたシリンダーヘッドにカムシャフトを入れてから

シリンダーヘッドをスタッドボルトに通していきましょう。

カムチェーンもシリンダーヘッド側に持ち上げておくのを

お忘れ無く。

また、フライホイールのTマークがケース側の

合わせマークと合っているのを確認して、

カムチェーンにカムスプロケットを取り付けましょう。

ピストンが上死点にあるとき、カムスプロケットと

シリンダーヘッドのけがき(合わせマーク)が

こんな風にピッタリと合っている様に合わせましょう。

1コマでもバルブタイミングがズレていると、エンジンを破損してしまい

大きな出費となりますのでご注意ください。

必ずフライホイールのTマークを合わせた状態で、

シリンダーヘッドとカムスプロケットの合わせマークを合わせましょう。

バルブタイミングがしっかり合わせ終わったら、各部

締め付けを実施しましょう。

シリンダーヘッドの固定ナットは、対角線上に固定していき

シリンダーとの合わせ部分のボルトも忘れずに

均等にシリンダーヘッドのナットと併せて締め付けましょう。

締め付けトルクは説明書を見ながら設定しましょう。

ちょっと作業が随分と進んでしまった写真になってしまいますが

これが締め付け作業完了後ですね。

締め付け完了後は、バルブタイミングの確認のために

必ず手作業でフライホイールを2回転以上させて、

バルブタイミングにズレが無いかチェックすること。

いくら自信があっても、いきなりキックペダルを

踏んだりしない様に。

手慣れた作業でも確認は必要です。

フライホイールを回転させた時点で、バルブタイミングが

ズレていて、ピストンとバルブが接触しようとも

影響も殆どありませんし、タイミングを合わせ直せば

問題ありませんから。

必ずシリンダーヘッドを分解、カムチェーンの取り外し作業を

実施した際は、手で一度回して確認する習慣を付けましょう。

キャブレターや周辺パーツを取り付けて行く前に、

予めタペットカバーを開けて、シリンダーヘッド内部に

エンジンオイルを散布しておきましょう。

こうすることで、始動時のカジリなどを防止することが出来ます。

洗浄完了後のシリンダーヘッドは油脂類が全く

無い状態になっていますので、必ずエンジンオイルの散布をしておくように。

エンジンオイルの散布が終わったら、

キャブレター等の周辺パーツを取付けてっと。

いよいよ始動の時です。

ガソリンを通してキックペダルを数回踏んで始動！

プルルルルルルルルルルルッ

掛かった当初はシリンダー内部に散布したオイルなどが

燃えるため、白煙が少々でてアイドリングが不安定ですが、

暫くすると白煙も消えてアイドリングも安定です。

ピストンの当たりが出るまでしばらくは全開走行を控え、

様子を見ながら徐々に慣らして行けば良いでしょう。

白煙も消えてアイドリングも安定してしばらくしたら、

ガステスターを挿入して排気ガスのチェックです。

若干、λ(ラムダ)がリッチだと教えてくれていますが、

概ねこの位ならばOKでしょう。

ほぼ完全燃焼に近い燃焼効率になっていますので。

※HCの値が少し高いですけど

で、後日試乗した結果ですが、

低中速のトルクが出て実に発進と加速がやりやすくなりました。

非力で坂道も登りづらかったカブが、今は気持ち良くグングン

坂道も登ってくれます♪

あ、ボアアップした際は各市町村役場への

排気量変更届を出して、ナンバープレートを黄色に変えましょうね。

50cc(原付)のままでの排気量アップ運用は違法です。

ご注意ください。

さて、これにてボアアップキットの組み付け作業は完了ですが、

ちょっと細かい部分の手順を端折っている部分もありますので、

あくまで当ブログの内容は説明書の補足として考えて下さい。

詳細な作業については、説明書の指示に従うか

サービスマニュアルを参考に作業を実施すること。

なお、エンジン内部の重要部品を分解することになりますので

組み付け手順を誤ったりすると、エンジンがあっという間に

ご臨終する事もあります。

作業に慣れていない方は、お近くのショップなどに依頼されることを

強くオススメ致します。はい。

当ブログの内容に追記が必要な事柄、誤字、脱字などがあれば

お気軽にコメント欄かお問い合わせフォームよりご連絡下さい。

出来るだけ迅速に対処致します。

また、作業について不明な点なども同時に受け付けておりますので

匿名でも結構ですのでどんどんコメントをお寄せ下さいませ♪

今回も最後まで読んで頂き有り難う御座いました。

じゃ今日の作業はここまで～～～～っと♪

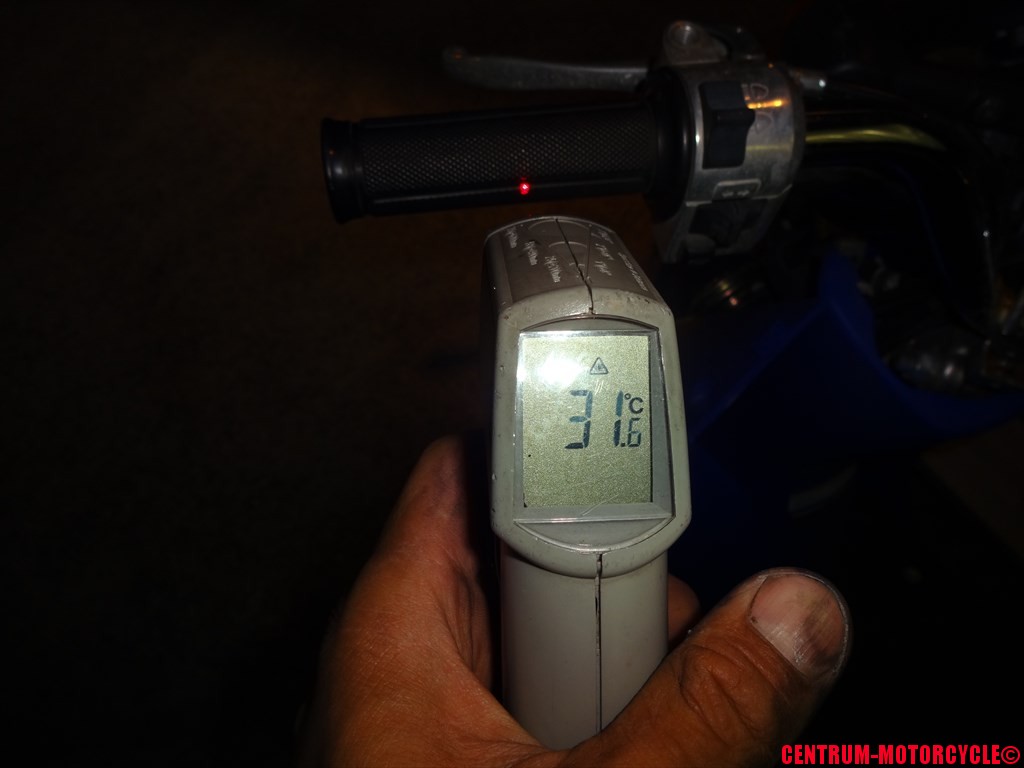

最後に閉店時のTODAYのグリップ表面温度をお知らせです。
