では本日の本題です。

まずは車両のご紹介から。

ヤマハ　アプリオ(4JP)ですね。

今回のご入庫は、突然キー操作が出来なくなったとの事で

ご自宅まで引取りに行ってきました。

現場でもキーをお借りして色々としてみましたが、

どうにもこうにも動かないですね。

安価なキーセットではなく、きちんとヤマハ純正の

キーシリンダーが、つい最近新品に交換されたと思しき状態で

取り付けられていました。

こんな事あるんだねぇ・・。

お客様にお話をお伺いしていると、

どうやら以前からキーの操作にメリハリが無かった様で、

今朝になってついにキー操作が出来なくなったそうな。

キーシリンダーに重たい物を引っかけたり、

運転中にヒザをぶつけたり等もしていないらしいし・・・

なんだろうねぇ・・・。

で、ハンドルロックが掛かった状態なので、

そのまま軽トラックに載せて店まで運搬完了っと。

ちなみに、ハンドルロックが掛かった状態のスクーターは

こんな風にすると簡単に移動させる事が出来ます。

[tubepress video=”DUMMIxEU-G0″ mode=”user” userValue=”centrumMC” description=”false” title=”false” views=”false” length=”false”]

店に持って帰ってきてからも、キーを操作してみますが

やはりキーが回りません。

キーが間違えてて回らない固さではなく、

ぐにぃぃぃぃぃって感じで回りそうですが

先にキーが折れてしまいそうな、そんな固さなのです。

キーシリンダーをとにかく取り外して状況を

確認する必要があるので、カウル類を分解して行きましょう。

まずはフロントカバーを取り外します。

表面から固定しているプラスのボルトは、サイズを間違えていると

舐めてしまいやすいので、きちんとサイズの合っているドライバーで

緩める様にしましょう。

フロントカバーは内側からも固定されているので

取り外しましょう。

ボルトを取り外し終えたら、合わせ部分に指を滑り込ませながら

少しずつカバーを浮かせていきましょう。

カバーが浮きにくい時は、内装外しなどを使用すると楽チンです♪

合わせ部分の爪に注意しながらカバーを

取り外してしまいましょう。

フロントカバーを取り外すと、メインキーが見えますので

まずはシートロックを開けてメットインボックス内部に

貴重品が無いかチェックします。

※事前にお客様にも貴重品が入ったままに

　なっていないか確認済ですが念のためです

メットインボックスの開閉は、このワイヤーが掛けられている

ステー部分を押してあげると開けることが出来ます。

カチャ♪という音と共にシートが開きました。

お客様にも事前に確認していたとおり、メットインボックス内部には

特に目立った貴重品などもありませんでした。

何かあれば電話する予定でしたが大丈夫そうですね。

ではメインキーの分解作業に移ります。

まずはシート開閉用のワイヤーを取り外して行きます。

メインキーシリンダーにボルトで固定されています。

ボルトを取り外すとワイヤーが自由に動かせる様になりますので、

ステーに掛かっているタイコ部分を取り外して

ワイヤーをメインキーシリンダーから取り外しましょう。

続いてキーの差し込み側に付いているキーカバーを

左に回して取り外しましょう。

キーカバーを取り外すとこんな感じですね。

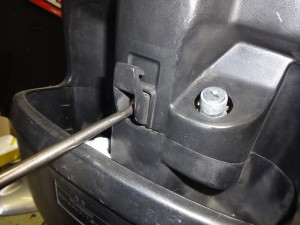

続いてコンビニフック兼インナーレッグの固定ボルトを

取り外しましょう。

さらにフロントフェンダーの固定ボルトを前から

取り外して行きます。

フロア部分からもフェンダーが固定されていますので

併せてボルトを取り外しておきましょう。

サイドモール側にもフロントフェンダーの固定ボルトが

ありますので取り外しましょう。

ボルトを全て取り外し終えたらフロントフェンダーを

取り外しましょう。

フロントフェンダーを取り外し終えたら、インナーレッグを上方へと

引き揚げてメインキーを交わしつつ、手前に少し引いていきます。

さらにそのままインナーレッグを引いて

メインキーがこの位見える様にしましょう。

インナーレッグをこうして手前に引くことによって、

こんな風に横から工具を差し込んでメインキーシリンダーを

取り外すことが出来ます。

ボルトを取り外すと、メインキーがこんな感じで

取り外せます。

ハンドルロックも掛かった状態なので

棒が出たままですね。

メインキーの配線カプラとギボシ端子を

取り外しましょう。

配線カプラを取り外したらメインキーを車体から

完全に取り外すことが出来ました♪

さぁて今日はメインキーシリンダーの取り外し作業が

終わったので、この続きはまた明日更新の記事でご紹介しますね♪
