では今日の本題です。

先日からご紹介している

バリオスのキャブレターをオーバーホールしてみよう！

ですが、今日は最終回となります。

前回までの記事は以下のリンクよりご覧頂けます。

■【第1回】バリオスのキャブレターをオーバーホールしてみよう！

■【第2回】バリオスのキャブレターをオーバーホールしてみよう！

■【第3回】バリオスのキャブレターをオーバーホールしてみよう！

■【第4回】バリオスのキャブレターをオーバーホールしてみよう！

■【第5回】バリオスのキャブレターをオーバーホールしてみよう！

■【第6回】バリオスのキャブレターをオーバーホールしてみよう！

さて、前回までは確か

キャブレターの同調調整作業とオーバーホールが完了したところまででしたね。

今日はこの続きを最後までご紹介していきます。

オーバーホールが終わったキャブレターをエンジンに取り付けて行きますが、

予めマニーホールドに薄くグリスを塗っておきましょう。

キャブレターをフレームとメインハーネスの隙間を縫って

入れて行きましょう。

マニーホールドの噛み込みに注意しながら

キャブレターをマニーホールドにセットします。

キャブレターをセットしたらマニーホールドのバンドを

締めて固定しましょう。

チョークケーブルは後でも取付けが出来ますが、

工具の問題などもあるのでキャブレターをマニーホールドにセットする前に

予め取り付けておくのが無難です。

※私は後で取り付けます

次にスロットルケーブルを取り付けて行きましょう。

キャブレター側にスロットルケーブルを取り付けたら、

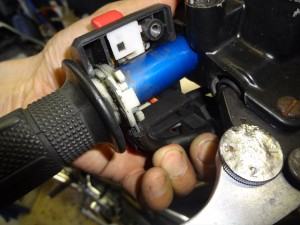

スイッチボックス側もスロットルケーブルを取り付けて行きましょう。

スイッチボックスまで取り付けたら、スロットルの操作を確認して

遊び量も調整しておきましょう。

スロットルケーブルの取付けと調整が済んだら、

キャブレターを仕上げていきましょう。

キャブレターに取り外して冷蔵庫に保管しておいた

Oリングをセットしていきます。

Oリングを取り付けたら、エアークリーナーボックスのベースを

取り付けて行きますが、Oリングがズレないように注意しながら

ベースを取り付けて行きます。

同時にクランクケースからのブローバイガス排出用配管とも

接続する必要が有りますのでご注意を。

本当にOリングがズレやすいので注意してベースを

取り付けて下さいね。

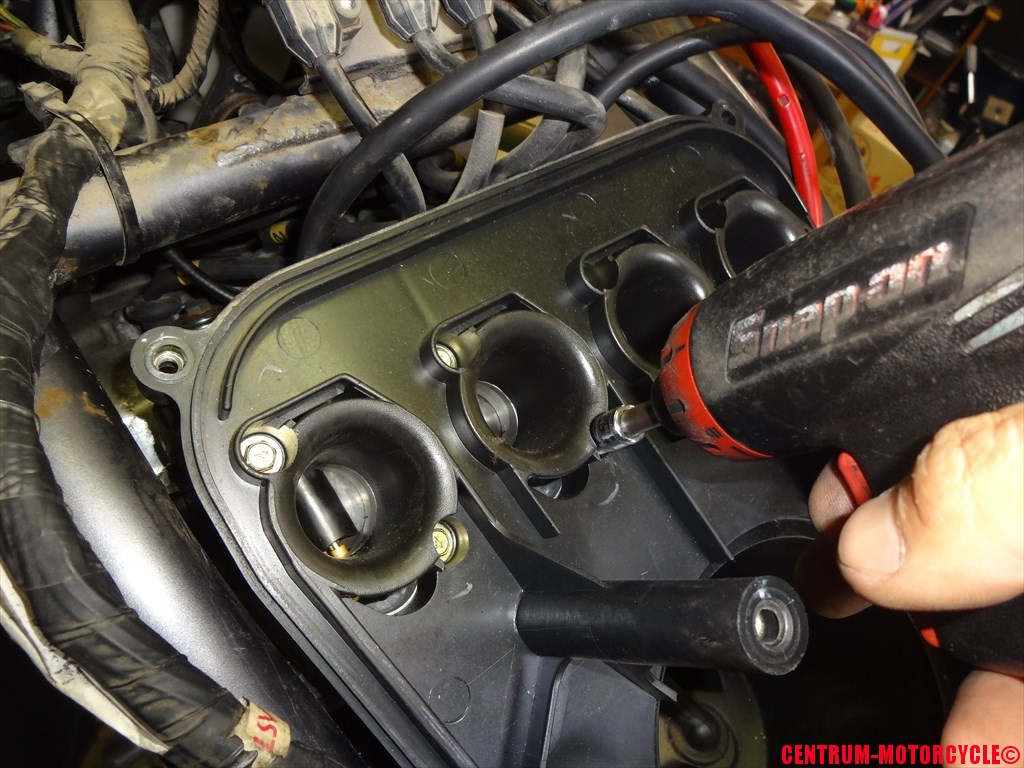

Oリングがズレないようにベースをうまく取付け出来たら、

ボルトを固定していきましょう。

ベース部分の固定が終わったらあと少しですよ～。

予め止水してあるアイシング防止のクーラント配管を

キャブレター底部に取り付けましょう。

両方共ホースを差し込み終えてからクランプを取り外しましょう。

ホースを取り付け終えたらエアークリーナーエレメントを

セットしましょう。

エアークリーナーボックスを閉じましょう。

メインハーネスをエアークリーナーボックス上部を通し、

キャブレターからのエアーベントチューブをエアークリーナー

ボックスと接続します。

さすがに汚れたままガソリンタンクを取り付けてしまうのは

なんかこう・・・作業したぞ！って気が薄いんで、

エアークリーナーボックス上部の汚れをタオルで

キレイに拭き取っておきましょう。

キレイになった所でガソリンタンクを元通り取り付けて行きます。

取り外し時と同様に、ガソリンタンク前部のフチが

フレームと接触して塗装が剥がれないように手で保護しながら、

前方にスライドさせるようにして取り付けましょう。

ガソリンタンク前部を規定位置まで入れ終わったら、

前部のフチに注意しながらタンクを持ち上げて、

タンク底部の水抜きホースやフューエルレベルゲージの配線カプラを

忘れずに接続しておきましょう。

ガソリンコックにも負圧ホース、ガソリンホースをそれぞれ

接続してバンドで固定しておきます。

ガソリンホースを取り付けたら、ガソリンコックをPRIに切り替えて

強制的に弁を解放してガソリンをキャブレターに送りましょう。

※通常、PRIレンジは使用しません

エンジン始動まであと少しです。

最後に取り外してあるサイドカバーを取付けてっと。

シートも取付けたら作業完了です！！

では緊張の瞬間です。

エンジンを始動してチェックしましょう。

エンジン始動は動画にて撮影しておりますので

ご覧下さい。

[tubepress video=”477G8fjYoQ0″ mode=”user” userValue=”centrumMC” description=”false” title=”false” views=”false” length=”false”]

吹け上がりも異常なしです～♪

アイドリングも安定していて快調です。

今回は全7回となりましたが、最後まで読んで頂き本当に有り難う御座いました。

また明日からは別の整備をご紹介していきますので

継続してご購読をお願いしますぅ♪

あ、応援などの激励コメントも随時募集中です♪

じゃ、今日の作業はここまで！
