では本日の本題です。

先日からご紹介している

グランドマジェスティ250のバキュームピストンのラバースカートを交換してみよう！

ですが、今日は後編の最終回となります。

前回までの記事は以下のリンクよりご覧頂けます。

■【前編】グランドマジェスティ250のバキュームピストンのラバースカートを交換してみよう！

■【中編】グランドマジェスティ250のバキュームピストンのラバースカートを交換してみよう！

さて、前回までは確か

バキュームピストンのラバースカートが

挟み込まれているのを発見したところまででしたね。

今日はこの続きを最後までご紹介していきます。

このグランドマジェスティはローダウンサスを装着しているので、

フレームが邪魔してバキュームピストンを取り外すことが

出来ないのです。

ね？

フレームがちょうど真上にあるので、ボルトを緩めることが

出来ないんですよ・・・。

標準の状態を確認していないので分かりませんが、

ローダウン、標準に関わらずもしかしたら取り外しには

今からやる手順が必要なのかも。

ちなみに、センタースタンドも無いんですよ、この

グランドマジェスティってば・・・はぁ。。。

サスペンションを取り外して、車体をジャッキアップしていけば

フレーム下に隠れているスロットルボディが

もう少し手前に出てきますので、まずは車体下の

センタースタンド取付部にジャッキを軽く掛けておきます。

リヤホイールが浮くほどジャッキアップする必要は有りません。

逆にそんなにもジャッキアップすると、サスペンション底部の

固定ボルトに荷重が掛かりすぎてボルトが抜けませんから。

地面からリヤホイールが浮くか浮かないか、それぐらいがベストです。

その状態になったら、サスペンション底部のボルトを抜きましょう。

フレーム下に隠れているスロットルボディ上部フタの

固定ボルトが見える様になるまで、ジャッキを徐々に

あげていきましょう。

無理に目一杯揚げる必要は有りません。

不安定になるだけですし。

んでやっとこさボルトにアクセス出来るようになりましたので、

フタの固定ボルトを取り外していきます。

ボルトを取り外す際は、バキュームピストンに入っている

スプリングの張力でフタが持ち上がってきますので、

最後までフタをしっかりと押さえながらボルトを取り外しましょう。

ボルトを取り外し終えたら、ゆっくりとフタを取り外していきましょう。

フレームとまだ少し被った状態ですので、少し

斜めにフレームをかわすようにしながらフタを取り外しましょう。

挟まっていたバキュームピストンをスロットルボディから

取り外しました。

噛み込んでいた部分はどうなっていたかというと・・・

おおぉぉ。。

意外にもギリギリフチの部分だけが噛み込んでいたようです。

だから、大きくエンジンコンディションに影響が出なかったのですな。

まぁ・・・ちょっと不調な時もありましたが。。

まっ、今からこのラバースカートは新品に交換しますので

破れてても、噛み込まれた跡が残っていても構わんのですがｗ

あっそうそう、グランドマジェスティのこのラバースカートってね、

しばらく使用していると他のメーカーのラバースカートに比べて、

材質が悪いのか硬化するのが早くって。

硬化するだけならいいんですけどねぇ・・・。

バキュームピストンが下がっている時ってね、

このラバー部分は綺麗な形状にくしゃくしゃっとシワになって

縮んでいるんですが、これがくせ者なのですわ。

硬化しているラバーのそのシワの部分に

亀裂が出てきて、しまいにゃ穴が開いてしまうって訳。

それでなくてもヤマハ車に使用されているゴム部品は

早々に劣化してひび割れて使い物にならなくなるのに。

他のメーカーと同じぐらい長持ちしてくれれば、

最終的には消耗品として割り切れるんですけどねぇ・・・

劣化が早いよヤマハさん。

うだうだ言ってても、もう何十年もこの調子のヤマハなので、

今更って感じですけどｗｗ

じゃこのラバースカートを交換しましょう。

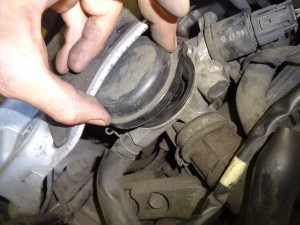

ラバースカートをスロットルバルブからグイッと引き出して

スカート部分だけを取り外していきます。

そのままスルスルっとスロットルバルブから

スカート部分だけを取り外してしまいましょう。

これが取り外し終えたスカート部分とスロットルバルブですね。

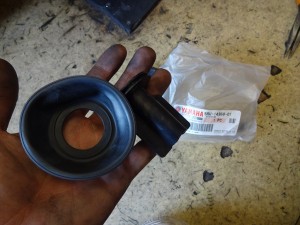

そして、これが予めヤマハから取り寄せておいた

新品のラバースカートですね。

ってかさ・・・他のメーカーだとこのラバースカートってば

部品設定ないんよね。

ほぼ１００％って言って良いぐらい、バキュームピストンＡＳＳＹなんです。

だから金額もなかなか豪勢です。

もちろん、その分だけかなりの長期間使用することが出来ますが。

でも、ヤマハのこの機種に限っては部品設定があるとか・・・。

精一杯の打開策

つまり・・・これで何とか気を静めてよ。

ってことでしょうかｗ

いや、きっとそうでしょうｗ

だって、かなりのスピードで劣化も進むし、バキュームピストンにも

穴が開いちゃうしで、バキュームピストンＡＳＳＹ設定だけだったらさ、

そこのエライやつ、ちょっとこっち来い。(人差し指くいくいっ)

ってなるわなｗ

まぁでも何もしてくれない海外メーカーよりも相当マシ。

ってか、かなり神対応です。ええ。

逆の手順でラバースカートをスロットルバルブに

取付けてっと。

いやぁ～やっぱり新品のさわり心地は格別ですね。

ふわっふわですよ、ほんとに雪見だいふくの餅の部分みたいｗ

それに比べて古いラバースカートときたら・・・。

どこぞのクソ不味いギョーザの皮やんけ！！

適度なグニュッと感の中に固い部分がしっかりと

入っている、そんな感じ。

口に入れた瞬間からゴワゴワするんですよ。ええ。

いや、口には入れませんけどｗ

バキュームピストンをスロットルボディにセットして。

でも、さすがにこの状態ではいくら作業に

慣れているとは言え、噛み込ませてしまいそうで怖いですね。

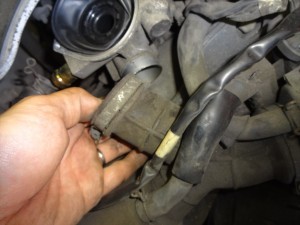

だから、エアークリーナーと接続しているダクト部分を

スロットルボディから取り外しましょう。

ダクトを取り外したら、ベンチュリー部に指を突っ込んで

内側からバキュームピストンを持ち上げた状態で

押さえておきます。

バキュームピストンは持ち上げている状態が、

最もラバースカートを噛み込ませにくい状態なので、

取り付けるときは必ずこういう状態で取り付けましょう。

スプリングをバキュームピストンに入れて、

フタの裏側にスプリングをしっかりと入れつつ、

フレームをかわしながら斜めにスロットルボディに向かって

フタを滑り込ませていきましょう。

しっかりと内側からバキュームピストンを持ち上げながら、

細心の注意を払いながらフタを固定しましょう。

フタとスロットルボディの間にバキュームピストンが

噛み込んでないかチェックしておきましょう。

大丈夫そうですね。

さらに、バキュームピストンの動作を確認するために、

スロットルボディ向かって左側のエアベントホース差し込み口から

エアーを吹き込んで、バキュームピストンが動作するか確認します。

別の車両の動画ですが、同じ方法でバキュームピストンの

動作チェックを行っている動画を載せておきますので

作業時の参考にしてください。

[tubepress video=”fsRNMoqZB1U” mode=”user” userValue=”centrumMC” description=”false” title=”false” views=”false” length=”false”]

2分20秒あたりからバキュームピストンの

動作チェックを実施しています。

バキュームピストンの噛み込みなどが有る場合、

バキュームピストンは持ち上がりませんし、むしろ

持ち上げるのが難しくなります。(閉じる力が働く)

かならずバキュームピストン取付け後はテストしておくこと。

記事が長くなってしまいますので、

メットインボックスや外装類の組み付け作業については

今回は割愛させて頂きます。

ご了承くださいませ。

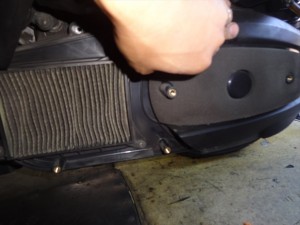

完全に組み戻していなかったプーリーカバーも

組み戻す前に、汚れていたフィルターをエアーブローしてから

プーリーカバーに取り付けましょう。

フィルターをセットしたら残るカバ－を取り付けて、

プーリーカバーの取付け作業も完了です。

最後にエンジンを掛けてチェックです♪

まぁもともとそんなに悪くなかったので、

アイドリングぐらいじゃなにも分からんですわ。正直ｗ

で、ちょっと敷地内を乗ってみた感想。

０(ゼロ)発進のトルクがごん太くなったｗｗ

いや、ほんとこれかなり具合良くなりました。

モリモリ沸き上がるパワー感は、まるで新車並。

これですよこれですよ♪

今までの加速感が嘘の様に、ぶりぶりぶりぶり～～～っと

気持ち良く加速してくれる様になりました♪

いや～めでたしめでたしです。

私も作業した甲斐があります。ええ。

これが完成写真っと。

お客様も大変喜んでくれ、大きな出費をして

リフレッシュした甲斐があったと、そう言って頂けました。

これでグランドマジェスティのバキュームピストンの

ラバースカートの交換作業は完了です！
