では本日の本題です。

昨日からご紹介している、

Vツインマグナのメインキーの接触不良を修理してみよう！

ですが、今日は後編となります。

前編に関しては以下のリンクよりご覧頂けます。

■【前編】Vツインマグナのメインキーの接触不良を修理してみよう！

さて、前回までは確か

メインキー裏蓋を取り外して、メインキーの接触不良で

間違いないと言う事を確認したところまででしたね。

今日はこの続きを最後までご紹介していきます。

メインキー内部端子の接触不良で有ることが、既に

前編の記事で判明していますので、

ここからさらにメインキーを分解して内部を確認していきましょう。

メインキー裏の配線基板を固定している

トルクスボルトを取り外していきます。

これが取り外したボルトですね。

ボルトを見ると分かりますが、カラー部分が随分と長いですよね。

このカラー部分の長さだけ、この基板に厚みがあるという事です。

アルミケースに対して、基板部分がピッタリと

収まっているので取り外しは少々困難になることがあると思います。

横から細い物で・・・・無理ですなぁ。横から何も差し込めません。

じゃ配線を引っ張って・・・・軽くならいいですけど、それだけで外すのは危険。

じゃ、どうやって基板を取り外すんだよ。

ボルトを取り外した開口部に、細いピックツールを斜めに差し込んで、

キー本体を軸にして少しずつ上方へとかき上げながら、

少しずつ浮かせていきます。

キーシリンダー側からも、エアーを吹き込んで圧力を

掛けておくとさらに良いです。

もちろん、軽くですが配線も上方へと引き上げながら

作業すると良いでしょう。

※配線から常に目を離さないこと。

格闘すること5分。

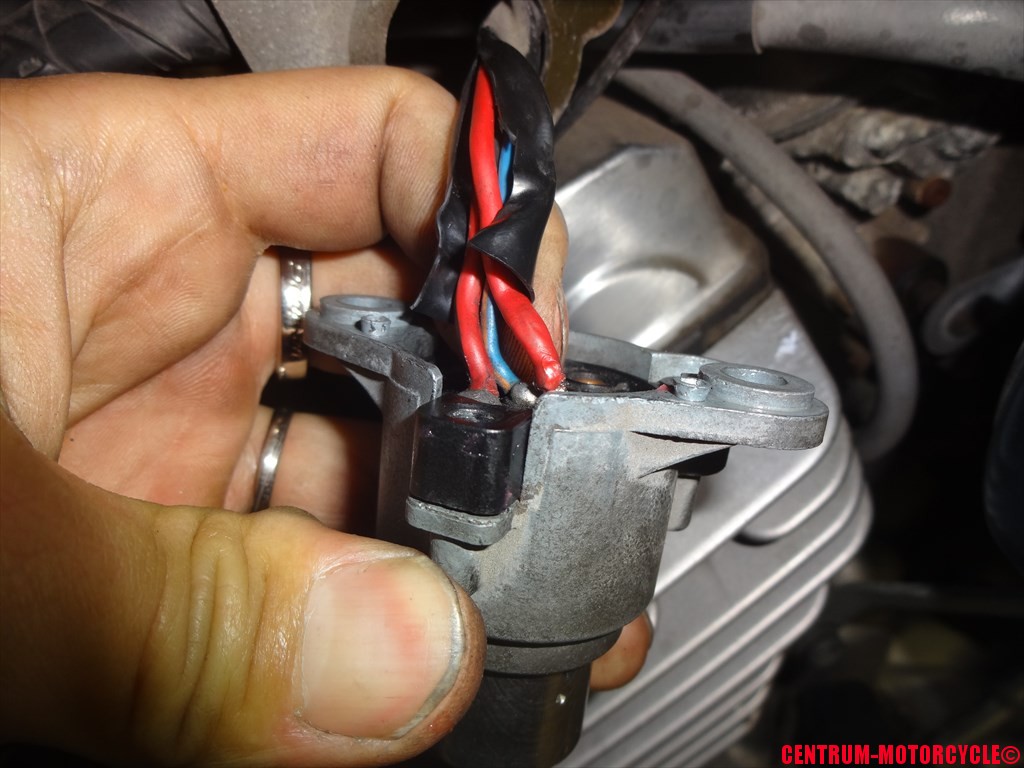

やっと基板が外れてきました。

やっぱりかなりの分厚さが有りますね。ええ。

これだけ厚みがあると、抜き取ってくるのも大変なわけです。

薄っぺらかったら、簡単なんですけどね～。

そのまま完全にメインキーから基板を取り外してしまいましょう。

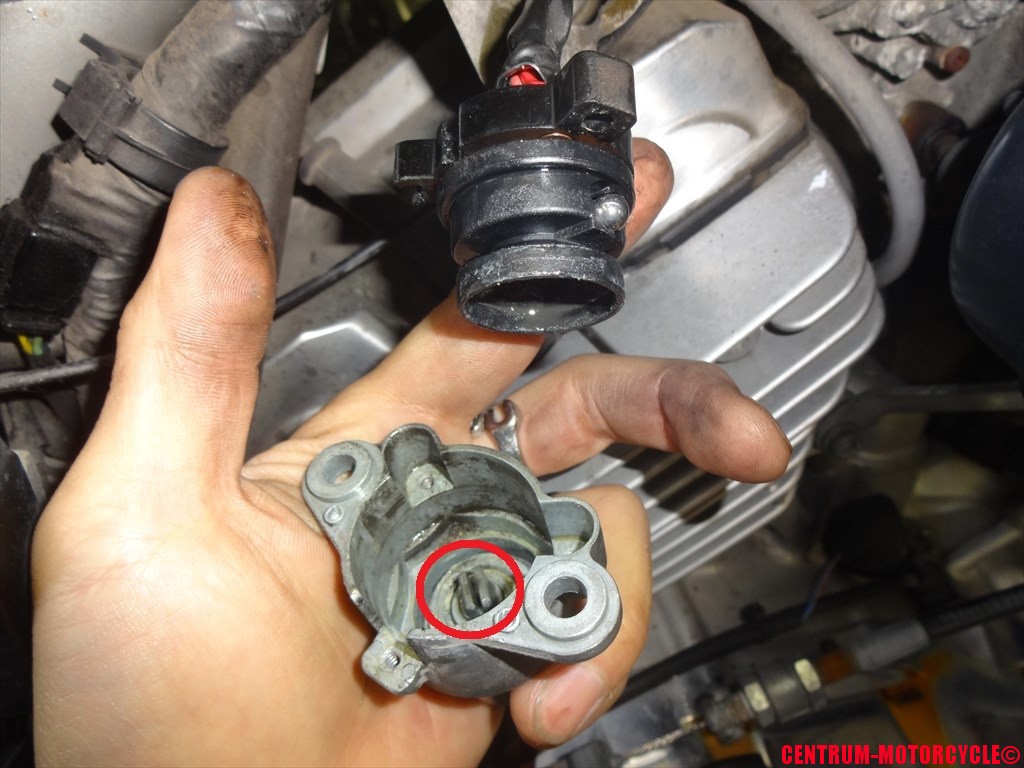

キーシリンダー部分は動作に問題がありませんので、

横へ避けておきましょう。

基板部分と接触端子部分は、勝手に分離してしまわないように

中心にある支柱が基板側に、軽く圧入されています。

支柱を折らないように、真っ直ぐ上方へと力を加えてあげると

スポッと外れます。

細いマイナスドライバーなどを使用すると良いかも知れません。

私は割り箸を使いますけどｗ

※電気を通さないのと、固すぎず柔らかすぎないので使いやすい

そしてこれが完全に分離させた状態ですね。

接点部分をもう少し近づいて確認してみましょう。

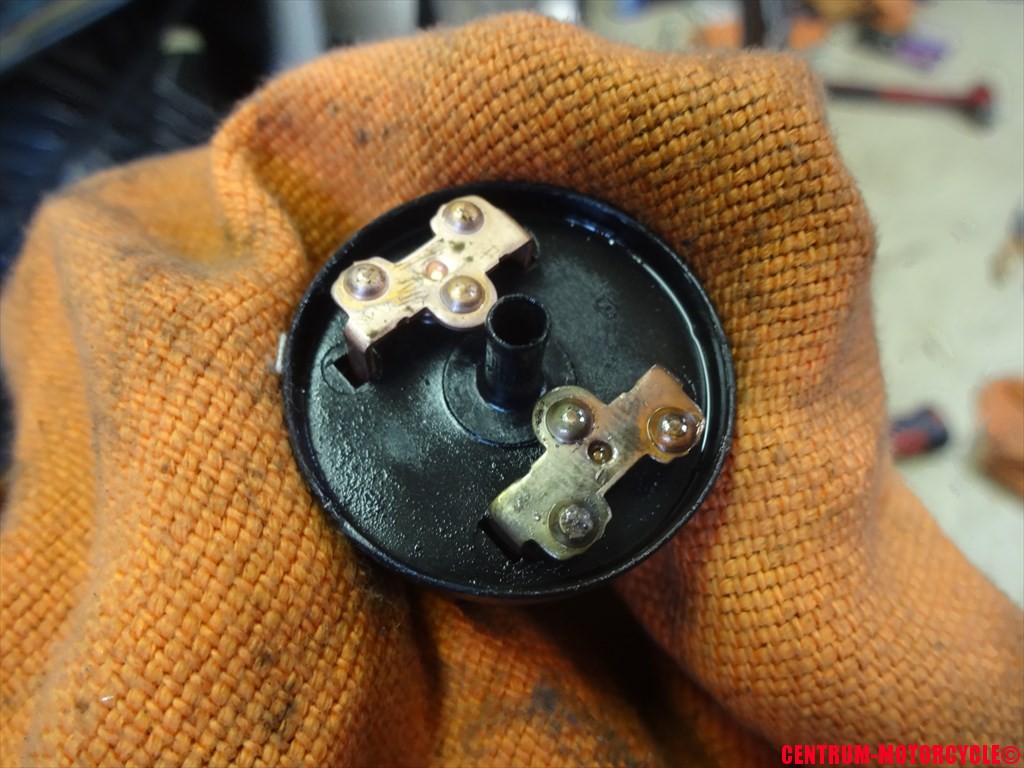

まずは稼働側、つまり凸接点側ですな。

接点用端子が2個、合計6ヶ所の接点がありますが、

実際は手前側の接点用端子しか使用されていません。

奥側接点端子には基板側の接点もありますが、

配線が接続されていません。

次に基板側を見てみましょう。

イグニッション電源の端子部分に、キズと凹みがありますね。

こんなにも凹んでいたらね、そりゃ導通もなくなりますよ。ええ。

原因はここですな。

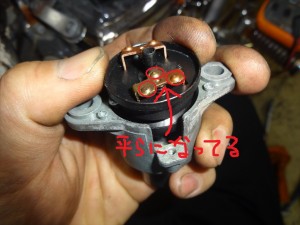

凸部の先端もね、

すり減って平らになってしまっています。

本来は、綺麗な山型になっているものです。

これだけお互いに摩耗していたら、接触不良どころか、

完全に物理的接点を失ってしまいます。

では修理作業に取りかかりましょう。

まず、凸部接点に関しては、電気的に未使用だった

奥側に配置されていた端子部分を取り外した時の

位置に合わせてセットします。

180度お互いに反転させると言う事です。

メインキーによって回転する部分の形状が

こういう形状なので、180度回しても動作は同じなのです。

んでこれが取り付けた状態ですね。

青点：すり減った端子の元々の位置

赤点：現在のすり減った端子の位置

凸部端子はこれで問題なく動作するでしょう。

だって、電気を通していないんで殆どすり減ってませんから。

次に基板側の凹んだ部分を修理していきましょう。

こちら側は、そうそう簡単にはいきません。

作業を始める前に、予めスターターリレー部の

配線カプラを取り外しておいてください。

というのも、メインキーの配線を車体につなげたまま

作業していますので、基板部分の端子には12Vが流れっぱなしです。

なので、ショートさせる危険などを排除する為にも、

必ず事前にカプラを抜いておくことをお忘れ無く。

凹んだ部分の修理には、ハンダを使用します。

凹みにハンダを流し込めば元通りまた使用することが出来ます。

ハンダ付けを行う前に、端子部分に付いている

酸化皮膜や汚れをスチールウールなどの

繊維の細かい物で磨き上げましょう。

磨き終えたら、パーツクリーナーなどで

脱脂洗浄しておきましょう。

ハンダ付けは手早く確実に行いましょう。

長時間端子に熱を加えていると、基板ごと溶解してしまい、

メインキーを買い直す必要が出てきますのでご注意を。

また、フラックスなどを準備しておくと作業効率アップです♪

フラックスを接点部分に塗ってから、ハンダ付けを実施します。

手が二本しかないのでこんな写真しか撮影出来ませんがｗ

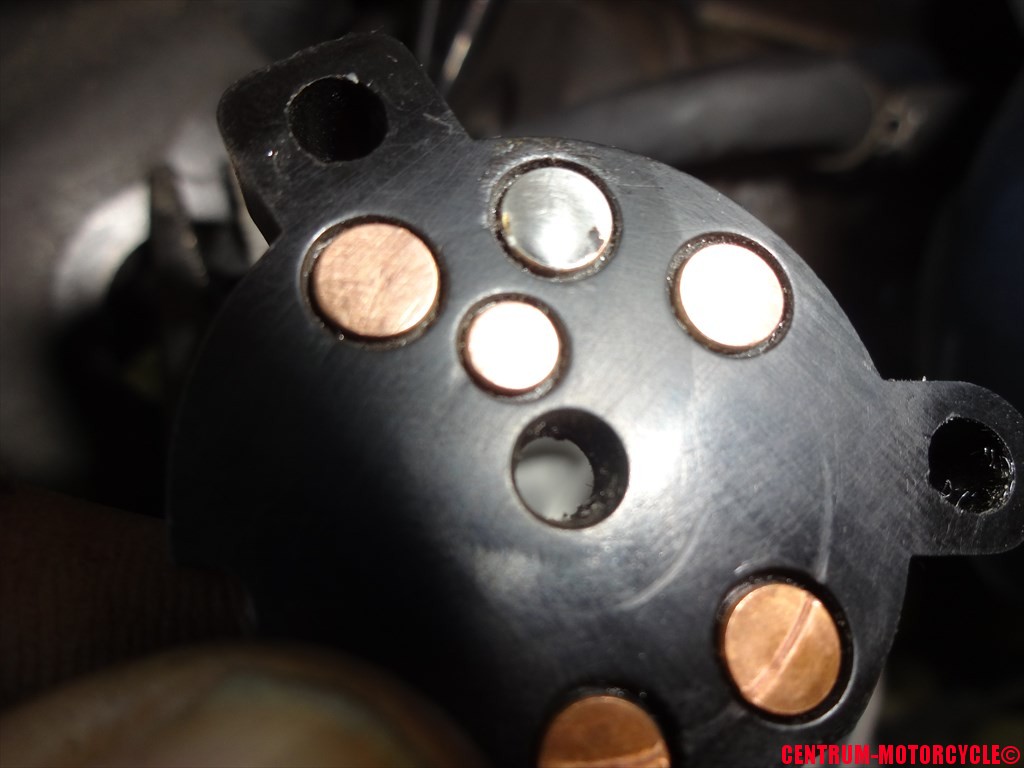

そしてあっという間にハンダ付け完了です。

キレイに凹みが埋まりましたね♪

でも、このままではちょっとハンダが盛り上がって

しまっていて、端子に負担を掛けてしまうのと、端子が

傾斜してしまい、良好な接点とならない可能性があります。

なので、廻りの接点と同じぐらいの高さになるように

研磨して高さを揃えましょう。

高さがうまく揃いましたか？

ベースまで削りすぎないように注意してくださいねｗ

多少の凸ぐらいなら許容範囲でしょう。

これで接点部分の修理は完了ですね。

きっとこれで全て上手くいってるはずです♪

元通りメインキーに基盤を取付けてっと。

ボルトで固定してしまう前に、

先に正常な動作となっているかチェックしましょう。

取り外してあったスターターリレーのカプラを取り付けて、

ドキドキしながらメインキーをON!!

おおおぉぉぉっ！！

正常に電源が投入されました♪

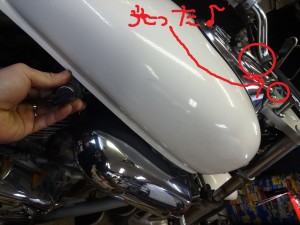

ニュートラルランプも、メーターバックライトも点灯しました。

何度かON/OFFを繰り返しましたが、

接点不良の疑いと思しき症状も見られませんので、

修理完了ですね～っ♪

あとはメインキーを組み戻していくだけです。

ボルトで基盤を元踊り固定して、さらに

取り外した裏蓋を取り付けて、支柱をカシメなおしてっと。

裏蓋を取り付ける際は、予めカシメ用の支柱を

ラジオペンチなどで握って、出来るだけ綺麗な円筒状に

戻しておいてから裏蓋を取り付けましょう。

裏蓋取付け後は、支柱部分をポンチなどで軽く叩いて

広げてあげると、またきちんと固定出来ます♪

配線をしっかりと付属のステーにタイラップで固定してっと。

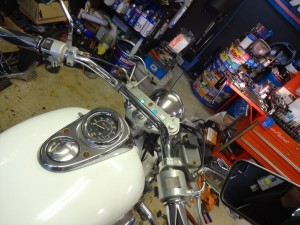

メインキーを車体に固定したら作業完了です♪

あっ、ゴムのボルトカバーも忘れずに取り付けておきましょうね。

さぁ、もう一度キーをONにして、エンジン始動までチェックです。

エンジン始動後に、キーをグリグリ動かしてみたり、

振動を与えてみても、電源が落ちてしまうようなことが無ければ、

接点がしっかりと機能している証拠です。

接点が悪い場合、メインキーOFFの状態と

同じ状態になりますので、つまりエンジンは

停止してしまうことになります。

そうならないかどうか、しっかりと入念にチェックしておきましょうね♪

もちろん、そんな事は起きませんので、これにて

Vツインマグナのメインキーの修理作業は完了です！！
