では無人投稿最終日、本日の本題です。
先日からご紹介している、
CBR1100XXブラックバードのキャブレターをオーバーホールしてみよう！
ですが、今日は最終回となります。
前回までの記事は以下のリンクよりご覧頂けます。
■【第1回】CBR1100XXブラックバードのキャブレターをオーバーホールしてみよう！
■【第2回】CBR1100XXブラックバードのキャブレターをオーバーホールしてみよう！
■【第3回】CBR1100XXブラックバードのキャブレターをオーバーホールしてみよう！
■【第4回】CBR1100XXブラックバードのキャブレターをオーバーホールしてみよう！
さて前回までは確か
バキュームピストンを取り付けて、キャブレター廻りのパーツの
部品の組み戻し作業が完了したところまででしたね。
今日はこの続きを最後までご紹介していきます。
まず今日は同調の調整から始めて行きましょう。
同調調整はアイドル調整ノブを回していき、
バタフライが少し開いた所に見える、この小さな穴の見え方を
キャブレターとキャブレターの間にある調整ボルトを
左右に回して全て同じ開き量になるように合わせましょう。
合わせる際の基準となるキャブレターは、
基本的にどの車両でも同じですが、スロットルケーブルを
取り付けるリンケージがあるキャブレターが基本となります。
このブラックバードの場合で言うと、2番と3番の間の
調整ボルトを始めに調整して・・・・文章で説明すると
分かりにくいので順番に手順を書きます。
１： 2番と3番のバタフライの開き量を合わせる
2： 1番と2番のバタフライの開き量を合わせる
3: 3番と4番のバタフライの開き量を合わせる
4: もう一度2番と3番のバタフライの開き量を確認する
5: バタフライ側を光源に向ける
6: ベンチュリー側から除いて、バタフライから漏れる光の量を
確認して、微調整をする
以上で同調調整は完了です。
最終的にはエンジンに取り付けてから、バキュームゲージを使用して
もっと細かく同調調整します。
※手間を省く為にもここで概ね全て揃えておきましょう
同調の調整が済んだら、取り外しておいた各ホースを
元通り取り付けておきましょう。
キャブレタークリーナーの原液に浸け込み作業をしたので、
各リンケージ部分のグリスが流れ出てしまっているので、
キャブレターを取り付ける前に、各リンケージ部分にグリスアップ
しておくのをお忘れ無く。
※バタフライのリンケージ部分から2次エアーを吸う場合があります

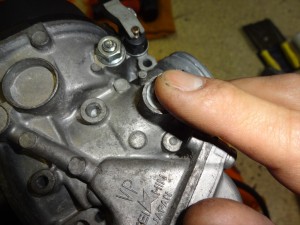

まずはスロットルポジションセンサーがついていない
右端4番の末端部分にシリコングリスを充填します。
次は他のリンケージ部分へのグリスアップですが、
さすがに4番の様に指でグリスを入れれる部分は無いので、
これを使用します。
ワコーズ製のワコービスタックです。
これは以前も紹介したことがあると思いますが、スプレータイプで
吹き付けた瞬間はサラサラとしていて馴染みやすく、
しばらくするとサラサラした成分は揮発してしまい、
最後には固めのグリス分だけが残るという、こういう
狭い場所には最適なグリスなのです！！！
狭くてグリスを入れれない、こういうリンケージ部に
プシューと吹き付けて、すぐに指でリンケージを操作して
リンケージ内部にグリスを浸透させます。

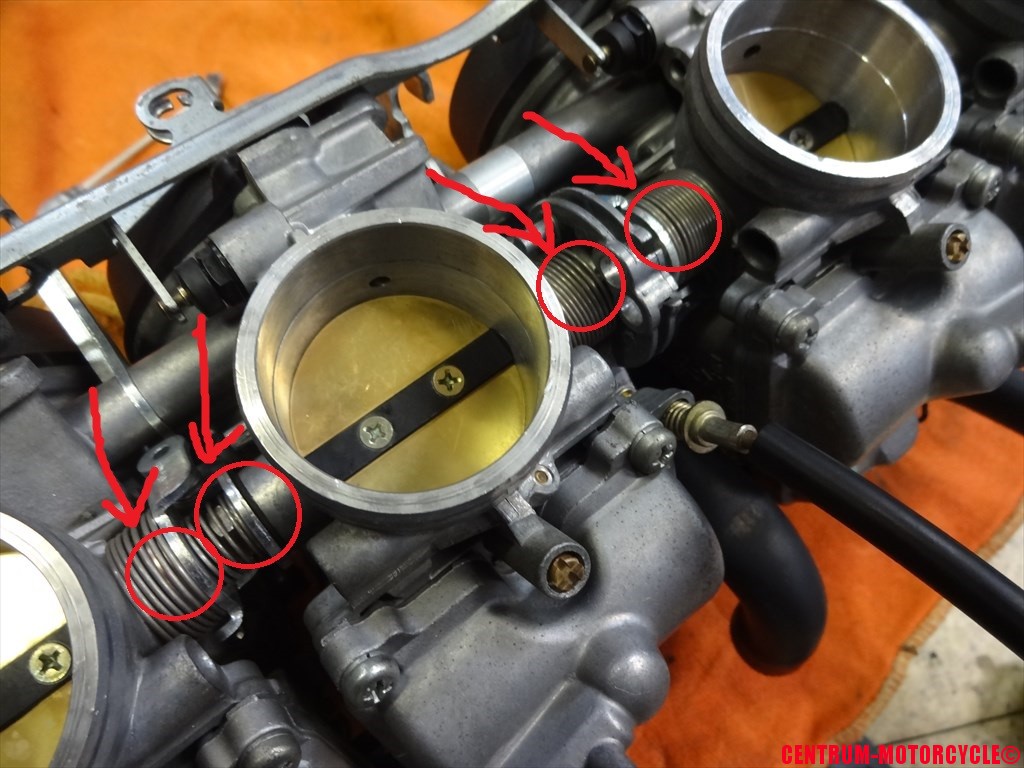

スプリングにリンケージ部分が隠れている箇所が多いので、
スプリングを少し寄せてから吹き付けると良いでしょう。
全てのリンケージ部にグリスアップが完了したら、
キャブレターのオーバーホール作業は完了です♪
さぁ～ここからは早いですよ～♪
キャブレターをエンジンへと取り付けていきましょう。
キャブレターを取り付ける前に、予めマニーホールドに
グリスを塗っておきましょう。
こうしてグリスを塗っておくと、取付時に楽に
キャブレターをマニーホールドに差し込むことが出来ます。
併せてキャブレター側にもグリスを薄く塗っておくと良いでしょう。
※今回は中古の固いマニーホールドを使う為、万全を期していきます。
ヒーターガンを使用してマニーホールドを十分に
暖めておきましょう。
グリスも塗ってあるので、少々近づけて暖めても問題ありません。
十分にマニーホールドが暖まったら、冷えて固くなってしまう前に
急いでキャブレターをマニーホールドに当てがって差し込みましょう。
取り外し時に比べて、取付けは結構あっさり取付出来ます。
キャブレターがきちんとマニーホールドに入っているか、
また、マニーホールドを噛み込んでいないかチェックして、
問題なければ、固定バンドを締め付けていきましょう。
バンドの締め付けには、緩める際にも使用した
このフレックスタイプの工具を使用します。
ぐにゅ～っと曲げながらバンドを全て締め付けていきましょう。
マニーホールドはまだ熱くて火傷する可能性がありますので、
火傷しないように冷えてから作業するか、十分に注意しながら
バンドを固定してくださいね♪
バンドの固定も無事に完了したら、次は
スロットルケーブルをリンケージに取り付けましょう。
取り外し時よりも、こちらは取付けの方が困難です。
指先の器用さが本領発揮する瞬間です。
引きと戻しのスロットルケーブルを間違えないように
事前に確認してから取り付けましょうね。
スロットルケーブルを取付け終えたら、
アジャストナットを適切な遊び量に調整してから固定します。
スロットルケーブルを固定し終えたら、エアークリーナーボックスを
キャブレターに取り付けて、左右に配置されているイグニッションコイルを固定します。
あぁそうだ、書き忘れていましたけど、ここまでエアークリーナーボックスを
取り付けてしまう前に、エアークリーナーボックス前部にある
ブローバイガスのホースを忘れずに先に差し込んでおくのをお忘れ無く。
んで、キャブレターからきている、エアベントチューブを差し込みます。

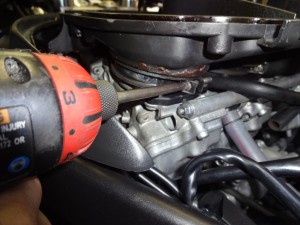

ダクト部分をキャブレター内部に巻き込んで
いないのをチェックしてから、ダクト部のバンドを固定します。
エアークリーナーエレメントを取り付けたら
エアークリーナーボックスをフタしてしまいましょう。
ガソリンタンクを取り付けるのはもうちょっと待って下さい。
先にバキュームゲージを使用して、最後の同調調整を行います。
同調調整の為の負圧の取り出し口は、マニーホールド下にある
この小さなボルトを取り外してバキュームゲージのアダプタを取り付けます。
写真は1番と2番ですが、3番と4番も同じ場所にありますので
取り出し口にアダプタを取り付けてホースをバキュームゲージと接続しましょう。
CBR1100XXの燃料ホースは太くて、さらに2分岐されているので
ガソリンを供給するタンクをちょっと工夫しないと、エンジンを始動して
同調調整出来ませんので、予めホースなどを用意しておくと良いでしょう。
で、上の写真はエンジンを掛けてチェックしているところですが、
ほぼ調整無しでこの同調です。
目で合わせてもコレぐらい同調が合っていれば、アナタも手練れの部類ですよｗｗ
しばらくアイドリングさせて同調の変化などを確認しましたが、
特に異常も出ずですし、不調も解消しているようでホッと一安心♪
キャブレターが一発で決まると、ほんと嬉しいｗ
手間掛けて、時間掛けてオーバーホールした
甲斐があるってもんですよ。
1回で決まらなくって、何度もやって完成しても、それは
それだけ時間を掛けているので当たり前って事ですから。
キャブレターは手間と時間を惜しまず、1回でバシッと決めれるように
いつもしたいですね♪
まっ、それもなかなかうまくいかない時だってありますが。。
最後にガソリンタンクを取り付けていきましょう。
前部のラバーをエンジンに落っことさないように注意しつつ、
タンクのフチとフレームを接触させてキズを付けないように
ガソリンタンクを取り付けます。
燃料メーターの配線、ガソリンホース、負圧ホースを元通り
差し込んでから、ガソリンタンク後部の取付けボルトをしっかりと
固定してっと。
で、事情があってこの後の作業の写真が消失。
まぁそういう事もあるって事で・・・・。
取り外してあるインナーパネルやアンダーカウルの固定ボルトを
忘れずに全て固定したら、CBR1100XXブラックバードのキャブレター
オーバーホール作業は完了です！！
いやぁ～長かったｗｗｗ
しかも連休中にまさかこの記事を書くとは思ってもみませんでした。
全5回を連休中に全て見て頂いた方も中にはいらっしゃるでしょう・・・。
本当に有り難うございます！
今年もセントラムモーターサイクルは、少しでも皆様のお役に立てるよう、
毎日中身のある記事を発信し続けていきます！！
その為にも、去年よりもより一層の皆様の励ましのコメントや
メールをお待ちしております♪
じゃ今日の作業はここまで！
