では本日の本題です。

先日からご紹介している

スカイウェイブ250（CJ44A）のロック機構の開閉不良を修理してみよう！

ですが、今日は後編の最終回となります。

前回までの記事は以下のリンクよりご覧頂けます。

■【前編】スカイウェイブ250（CJ44A）のロック機構の開閉不良を修理してみよう！

■【中編】スカイウェイブ250（CJ44A）のロック機構の開閉不良を修理してみよう！

さて、前回までは確か

フロントカウルの取り外しが完了したところまででしたね。

今日はこの続きを最後までご紹介します。

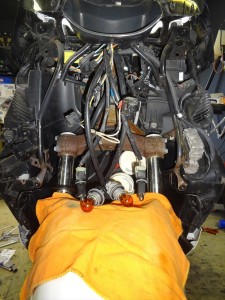

フロントカウルを取り外すと、向かって左奥の

サイドボックス裏あたりにロック機構を動作させる為の

モーターが配置されています。

モーターって言うと丸い円筒状の物を想像しますが、

これは四角くて横に長いですね。

で、このままでは何も作業が進みませんので、

上に覆い被さるように取り付けられているサイドボックスを

取り外していきましょう。

ちなみに、表側からのボルトを取り外すと

サイドボックスが取り外せそうな雰囲気がしますが、

実際は内側からボルトで固定されていますので外れません。

裏側から表に向かって固定しているボルトを取り外しましょう。

※写真に全て写り込んでいません

表側からも2本ほどボルトで固定されていますので

忘れずに取り外しておいてください。

ボルトを取り外し終えたらボックスをインナーカウルから

取り外すだけなのですが、メーター廻りのインナーカバーが

とにかく引っ掛かって窮屈極まりないです。

それに、カバーを浮かせたくともハンドルポストカバーが

当たって満足いくほどカバーを浮かせることが出来ません。

そんな窮屈な中でも、何とかインナーカウルが変形しない程度に

浮かせた状態で、うまくボックスを取り外すことが出来ました。

これでモーターがよく見えるようになりました。

近づいてモーターをよく見てみましょう。

このロック機構を制御するモーターですが、

どうやらキャノン製の様です。

さらに分解して行きましょう。

制御モーターに入っているワイヤーのカバーを取り外します。

短いプラスドライバーしか入りませんのでご注意を。

で、ボルトは外せたまでは良いですが、

肝心なカバーを取り外すことが出来ません。

そう・・・インナーカバーが真上に有るのでね・・・。

って事で、ここまでハンドルポスト部のカバーを

外さずに作業してきましたが、結局ここまできて

取り外すことが必要となりましたので、

初めからハンドルポスト

　　カバーは外しておく事。

ハンドルポストカバーを取り外すと、インナーカウルを

グイッと上方に持ち上げることが出来るようになりますので、

先ほどの制御モーターのカバーを取り外すことが出来ます。

さぁここまで制御モーターが露出したところで、

制御モーターが動作していない様子を動画で撮影してありますので

ぜひご覧ください。

[tubepress video=”yRcrBJSfItE” mode=”user” userValue=”centrumMC” description=”false” title=”false” views=”false” length=”false”]

全く動作していませんね。

本来ならばワイヤーを引くはずなのですが。

で、物は試しって事で制御モーターにこうして指を掛けてっと

グイッと縮めてみると、

（ニィィィィ～～ッ）

※モーター特有の音がします

なんだ、結構指で動かせるもんなんだな。

制御モーターをさらに分解してみます。

表面の2本の固定ボルトを取り外すとカバーが外れます。

おぉ。なるほどなるほど。

モーターと言うよりもサーボの動きに近いですな。

ワイヤーが接続されている金属プレートを持ち上げてっと。

んで、この中央の丸っこい部分

これが心臓部(モーター)ですね。

これが180度正転・逆転することによって、

ワイヤーが接続されたプレートを押し引きします。

この押し引きによって、ロック機構の制御を行っているって訳です。

で、ここまで分解して内部を見てもね、

コレといって修理方法がないんですよね～。

メーカーからは制御モーターASSYでしか販売されていませんし。

なので、ここは少々力業ですが・・・・・

制御モーター心臓部を指でグイグイ正転・逆転を繰り返す！！

そう！！！

心臓マッサージのごとく！！

（ニュィィィ・ニュィィィィ・ニュィィィィ・ニュィィィィ）

ふぅ・・・。

よしよし。

これでどうだろうかと、イグニッションをONにしてみたら・・・・

正常に動作したがなｗ

おっ♪

何度やっても正常にモーターが動いてます。

元通りワイヤーが接続されたプレートとカバーを取り付けて

もう一度動作確認しました。

やっぱり正常動作するがなｗ

おぅ♪

心臓マッサージが功を奏したようです♪

やってみるモンですなぁ～。

※延命措置とかいわないｗ

買い直すとなるとお高い部品なので、少しの間でも

問題なく動いてくれれば良いそうで。（オーナー談）

一時的かも知れませんが、今の所正常に動作していますので

もう一度分解して、古いグリスを拭き取ってから、

新しいシリコングリスを塗ってカバーを閉じましょう。

また、制御モーターに接続されているワイヤーにも

注油しておくと良いでしょう。

では、正常動作するようになったロック機構の制御モーターの動きを、

オープン時、クローズ時、そして解錠から自動施錠までの一連の動画

3本をどうぞ。

■制御モーターの動き（オープン）

[tubepress video=”V4VgHhIXaI8″ mode=”user” userValue=”centrumMC” description=”false” title=”false” views=”false” length=”false”]

■制御モーターの動き（クローズ）

[tubepress video=”gKtt1RT0x4″ mode=”user” userValue=”centrumMC” description=”false” title=”false” views=”false” length=”false”]

■制御モーターの動き（オープンからクローズまでの一連）

[tubepress video=”nACyi8l4ivM” mode=”user” userValue=”centrumMC” description=”false” title=”false” views=”false” length=”false”]

見事に心臓マッサージのおかげで、制御モーターが復活です。

まぁいつまで故障なくいけるか分かりませんが、

次同じ症状になったら、制御モーター変えてね♪と、言ってあるので

暫くは様子をみるって感じです。

さぁ、とりあえず修理完了って事になりますので、

元通り外装を組み戻していきましょう。

組み戻し作業については写真だけのダイジェストでお届けです♪

端折り方がハンパねぇっすなｗ

自分で書くのもアレですが。

外装類の組み戻したら、作業は完了です♪

最後にもう一度全て正常に動作するか

チェックしておくのをお忘れ無く♪

グローブボックス開けることが出来ますか？

フューエルリッドも開けることが出来ますか？

イグニッションOFF後、自動的にロック掛かりますか？

以上3点、問題なければ作業は完了です～♪

なお、この時はスカイウェイブを3台修理預かりしていて、

3台同時に修理完了だったのでトラックの上には

CJ43A：CJ44A：CJ45Aがキレイに並びました♪

ビッグスクーター3台とか、閉店の時に場所取るんですよ。

それ以外にもお預かりの車両があるんで、

爪楊枝の先ほどの敷地しか無い当店では、閉店時に

大変ぎゅうぎゅう詰めにせねばなりませんの。ええ。

まぁ今回のスカイウェイブ250も、なんとか一命を取り留めることが

出来て何より何よりでした♪

最後までいつも読んで頂き有り難う御座います！

明日からはまた別の記事をご紹介しますのでお楽しみにねっ♪

じゃ今日の作業はここまで！
