では本日の本題です。
先日からご紹介している、
PCX125にMFR製ハイスピードプーリーキットを組んでみよう！
ですが、今日は最終回となります。
前回までの記事は以下のリンクよりご覧頂けます。
■【第1回】PCX125にMFR製ハイスピードプーリーキットを組んでみよう！
■【第2回】PCX125にMFR製ハイスピードプーリーキットを組んでみよう！
■【第3回】PCX125にMFR製ハイスピードプーリーキットを組んでみよう！
さて、前回まではたしか
組み立て終えたクラッチキャリア一式を
エンジン側に仮固定したところまででしたね。
今日はこの続きを最後までダダダダァ～っとご紹介します。
※手抜き宣言をしているわけではありませんｗ
今日はプーリー部分の組み付け作業です。
組み付ける前に、純正のプーリーとMFR製のハイスピードプーリーを
それぞれ比較していきましょう。

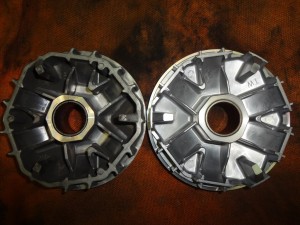

まずは両方を並べて見ました。
左側：純正 右側：MFR製ハイスピードプーリー
MFR製ハイスピードプーリーの形状の方が
馴染みがある形をしていますね。
目一杯ウェイトローラーの可動幅を広げている証です。
まずはウェイトローラー可動幅を採寸してみました。
MFR製：約30.3mm
純正 ：約28.6mm
2mm弱の可動域の差があります。
ウェイトローラー可動部がスロープ形状になっていて
このスロープ形状が特性を大きく左右するので、
幅が広ければ良いってもんでもありませんのであしからず。
次にウェイトローラーの最も低速側、つまり
プーリーボスと接触する部位の深さを計測しました。
MFR製：約25.4mm
純正 ：約23.5mm
ここの深さと幅を見ればおおよそのスロープ形状が分かります。
幅が短く深さがある場合は、スロープは急角度になるので
変速が早い仕様のプーリーと言う事になりますね。
この採寸って、本当に需要あんのか不安になってきたｗ

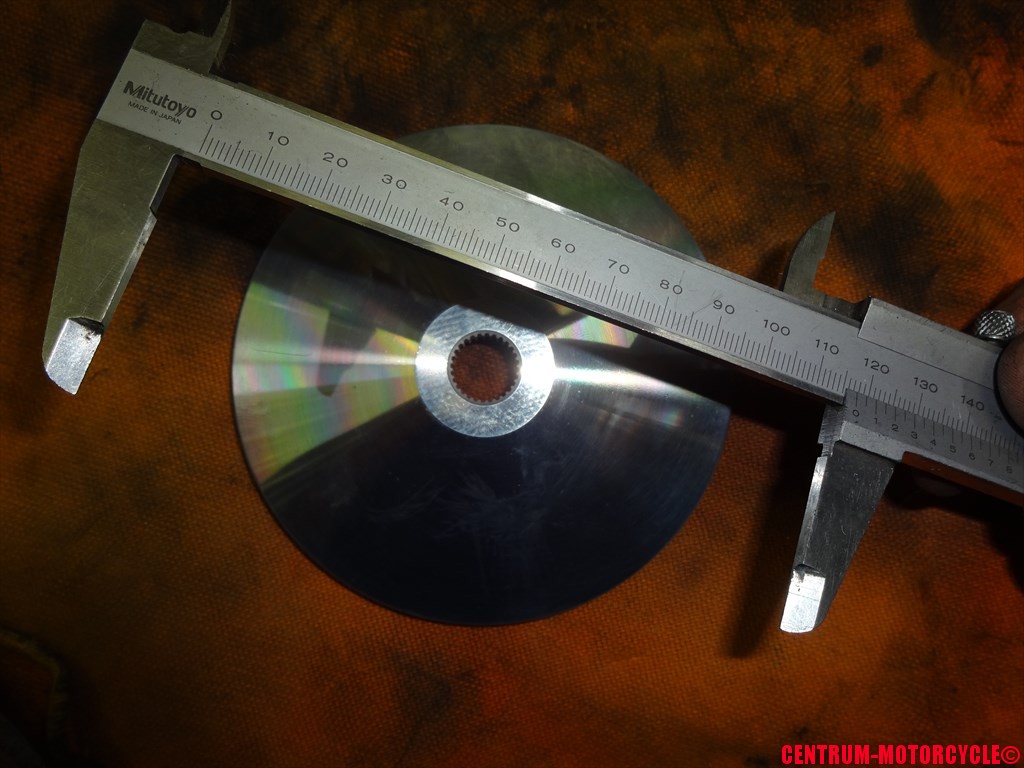

次はプーリーのフェイス直径の採寸です。
MFR製：約117.8mm
純正 ：約116.9mm
プーリー直径は思っているほど大口径化されていませんね。
約1mmの直径アップ止まり。
まぁ・・・純正のプーリーのままですと、一番外側まで
プーリーを使用出来ていなかったので、例え数mmでも大きくなって
外側までベルトが移動して使えるなら、大した性能アップです。うん。
で、フェイス部分で大きく変更されているところ言えばココ。
ボス部分の凹凸がほぼフラットになっています。
この凹凸はドライブフェイスとの接触部分で、
ここがフラットになっていると言う事は、ベルトがより高速側に
広がりやすいという事になります。
逆に、純正のプーリーボス部の様な形状ですと、
ドライブフェイスとの間に空間が出来る為、ベルトがよりローギヤ側から
広がり始めるので、発進時に威力を発揮するようになります。
まぁココの形状だけの問題でもないんですが。
プーリーボスの長さとかの絡みもありますし・・・。
スクーターの駆動系のセッティングの奥深さは、こんな拙い記事のブログでは
説明出来ませんです。はい。
んで次はドライブフェイスの比較です。
右側：MFR製
左側：純正
ドライブフェイスは見た目からして、かなり大口径化されて
居るように見えますね。
では実際に採寸してみます。
MFR製：約117.6mm
純正 ：約116.8mm
思いの外ドライブフェイスの直径も、プーリー同様に
あまり大口径化されていませんね。
これがドライブフェイス表面の比較です。
フェイス直径よりこちらの表面の方が大きく変更されています。
大きく変更されているのは、表面のフィン形状ですね。
純正に比べて羽が太くなり、枚数が減っています。
さらに、
フィン部分の高さが相当薄く作られています。
これは軽量化目的でしょうね。
ドライブフェイスの軽量化は、レスポンスアップに効果的です。
ただし、フィンをただ闇雲に削り落とすと、
駆動部の冷却性能悪化を招きますので注意が必要です。
購入してもそんなに高くないので、貧乏チューンはやめましょうｗ
で、お次はランププレートの比較です。
右：MFR製
左：純正
ランププレートは見た目じゃ分からない程度ですね。
強いて言えば固定部周辺に、軽量化の為の穴開け加工がされて居るぐらいでしょうか。
まぁ厳密に言えば、ウィエイトローラーを押さえる部分の形状が
プーリーに併せて傾斜角度が変わっているぐらいでしょうか。
未確認ですがｗ
ではここから組み付け作業です。
ウェイトローラー表面に薄くシリコングリスを塗ってっと。
ウェイトローラーの向きを確認してプーリーに組み付けましょう。
ランププレートのウェイトローラーとの接触部分にも
薄くシリコングリスを塗っておくと良いでしょう。
ランププレートのスライドピースと、プーリー側の
支柱部分の接触部位にも、薄くシリコングリスを塗っておくと良いでしょう。
ランププレートを被せて、プーリー部の組み付け作業は完了です。
次はプーリーをエンジンへと組み戻していきましょう。「
プーリーをクランクシャフトに取り付ける前に、
クランクシャフトに薄くグリスを塗っておきます。
プーリーにプーリーボスをセットしてっと。
ウェイトローラーがバラバラにならないように、
裏側に手を入れて押さえながらクランクシャフトに
プーリーを取り付けていきましょう。
プーリーを取り付けたら、グリスなどが付着している
フェイス部分をパーツクリーナーを使用して、必ず脱脂洗浄しておきましょう。
油脂類が付着したまま組み付けると、Vベルトの滑りの原因となります。
Vベルトをプーリーに掛けて、十分にクラッチにベルトを落とし込んでから
ドライブフェイスを取り付けていきましょう。

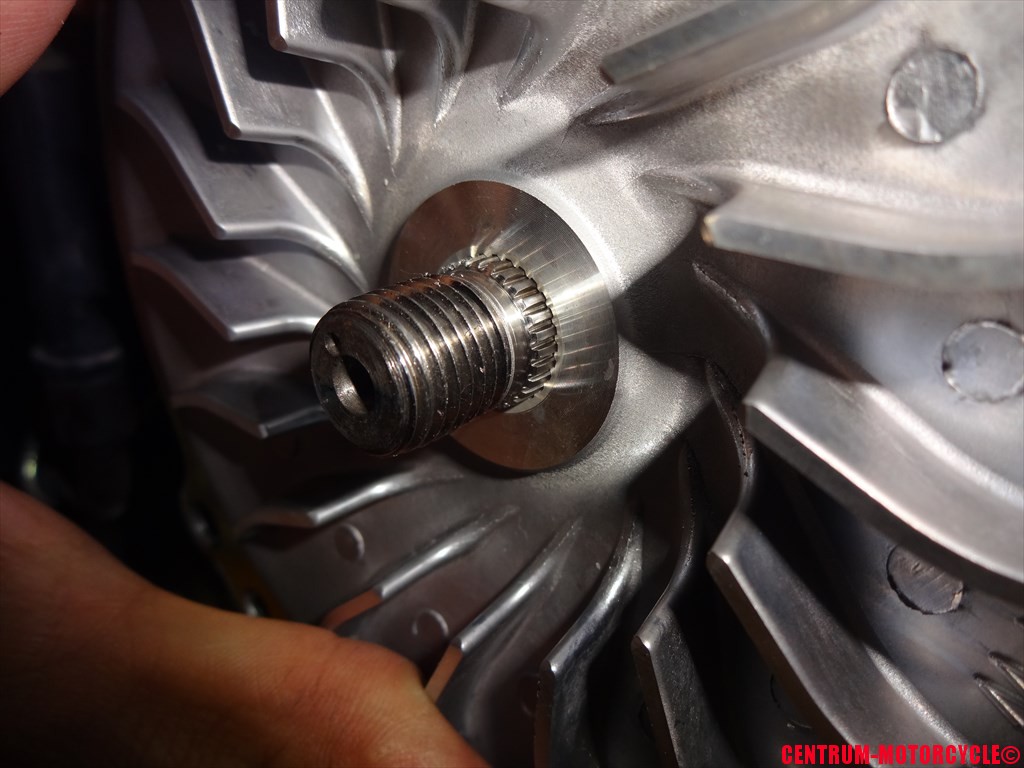

ドライブフェイスを取り付ける際は、必ずクランクシャフトの
スプライン部がこれぐらい出る状態になるまで、
ドライブフェイスを奥へと押し込んで下さい。
指でドライブフェイスを押しても、こんな風にスプライン部が
表に露出しない場合は、ベルトの落とし込み量が足りませんので
クラッチをもっと広げて、ベルトを落とし込んでから再度やり直して下さい。
そして次にこのカラーを取り付けます。
このカラーを取り付ける時にも注意が必要です。
このカラーはスプライン部よりも内径が一回り大きくなっており、
スプライン部を逃がすような大きさになっています。
つまり、スプライン部に適当に入れて、インパクトレンチで締め込むと
場合によっては、このカラーがスプライン部を潰してしまう可能性があります。
必ず、スプライン部にしっかりとこのカラーが入っている状態で
センターナットを締め付けるようにしましょう。
このまま、クラッチ側に移動してソケットを差し替えて
仮固定だったクラッチ側のセンターナットも固定しましょう。
本締めが終ったら、これで駆動部分の組み付け作業は全て完了です！！
あとはカバー類を取り付けていくだけですね。

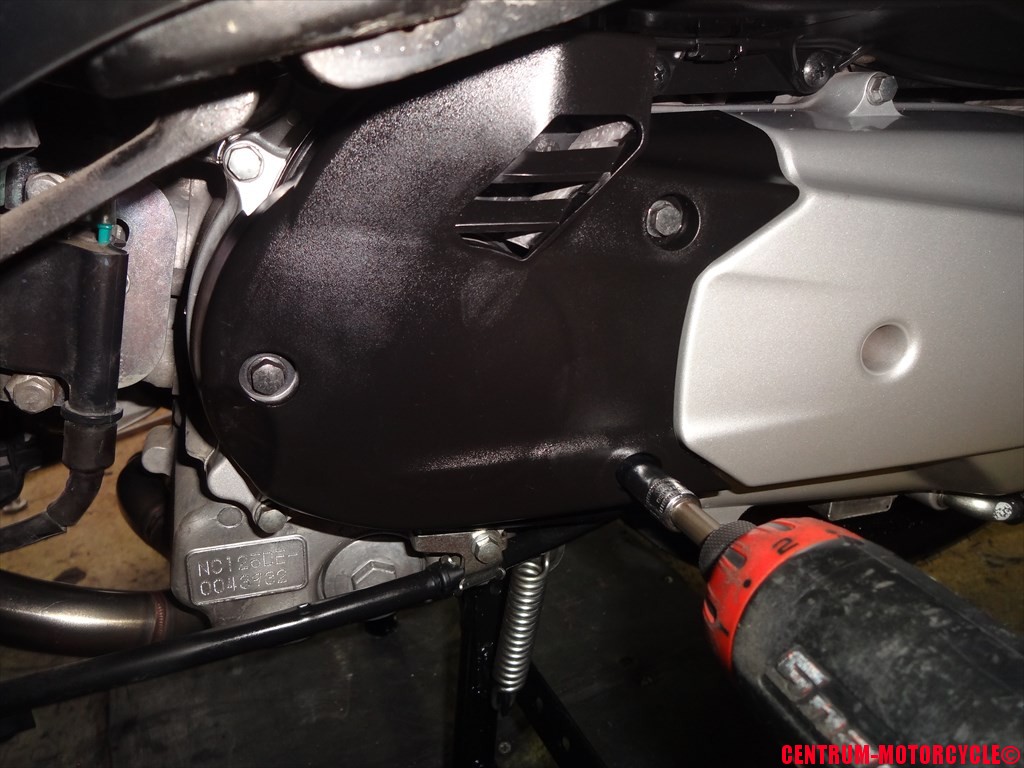

まずはプーリーカバーを固定してっと。
駆動部への空気導入部のフィルターを
予めエアーブローして清掃してから、カバーを取り付けます。
最後にサイドカウルとフロアマットを取り付けてっと。
各部位締め付け忘れが無いかどうかチェックしたら、
組み付け作業は完了です～♪
統べて組み終えたら、エンジンを始動して駆動部のチェック。
異音が無いか。
変速時に異音が出ないか。
スムーズに変速するか。
急発進、急減速、急加速にプーリーが正常に反応しているか。
これらを試乗して確認しましょう。
MFR製のプーリー・・・
純正と乗り比べてないから分からん！ｗ
結果としてはこんな感じでした。
やはり、純正で乗ってから交換すべきですな。うん。
違いが全然わからんです。
よく走るといえばよく走りますし・・・。
でも、純正はそんなに悪かったかと言われると、
そんなこともない記憶ですし・・・。
まずはノーマルで乗ってから、駆動系をチューニング
されることを、強く強くオススメしますｗ
今回は全4回となりましたが、最後までいつも読んで頂き
有り難うございます。
また明日からは別の記事をご紹介しますのでお楽しみに♪
