では本日の本題です。

まずはいつもの車両のご紹介から。

スズキ　スカイウェイブ250（CJ43A）ですね。

ある日突然セルモーターが回らなくなったようでご入庫です。

バッテリー上がりの症状も出ているので、所見ではトラブル箇所を

特定出来ませんので、順を追ってトラブル箇所を特定していきましょう。

現状はイグニッションも正常にONになります。

しかしですなぁ・・・セルスタートスイッチを押しても

セルモーターが回りませんね。

その様子を動画に撮影していますのでどうぞ。

[tubepress video=”ieePSSsF0Dc” mode=”user” userValue=”centrumMC” description=”false” title=”false” views=”false” length=”false”]

スターターリレーがカチカチ言うだけで、

全くもってバッテリー上がりの症状と同様ですな。

ただ、スターターリレーの反応速度や、力強さを聞く限りでは

バッテリーがさほど弱い様には思えないのですが・・・。

まぁでも万全を期す為にもブースターパックを接続して、

電力が十分足りている状況下でも確認してみましょう。

バッテリーはグローブボックス右側奥に配置されています。

ボルトを取り外して蓋を取り外してっと。

本当はねバッテリーの下に取り出しトレイみたいなのが

有るはずなのですがね、これには付いていないようで

バッテリー本体に紐がくくりつけられていますｗ

こういう実用的な小細工スキですｗ

しょうもない電飾品を付けるよりもよっぽどイイですｗ

バッテリーを手前に引き出してブースターパックと接続します。

ブースターパックを接続して、もう一度現状を確認してみましたが、

やはりスターターリレーがカチカチ言うだけで、セルモーターは回らず。

バッテリーが原因って路線は消えましたね。

バッテリーじゃないということは、やはりセルモーターが怪しいですな。

いやいや、まだ問題を切り離す部分が残っています。

そりゃエンジンですよ。

エンジントラブルが原因でセルモーターが重たくて回せないという

場合ももちろん有りますので。

特に通勤快速なスクーターはオイルメンテがまめに行われていない

ユーザーさんが多いように思えますので・・・。

で、初歩的なところから確認って事で、

オイルフィラーキャップを取り外してオイル量を確認しましょうか。

なんか、もう見るからにオイル量が少なそうに見えてしまうのは

私だけでしょうかね・・・・（ごくり）・・・。

恐る恐るフィラーキャップに付いているレベルゲージを見てみると、

先端にちょこっと・・・・だけ？

何度確認しても先端に少しオイルが付着する程度の

量しか入っていないようです・・・。

いや、元々は規定量入っていたのでしょうが、

徐々に消費していったんでしょうね・・・。

積算距離も40,000km弱ですから、多少オイルを食うのも仕方ないことです。

だから、30,000kmを超えたあたりから通常よりも早く

オイル交換をしていく事を強くオススメします。

とりあえず、エンジンオイルが少ない状態でこのまま

作業を進めるのは好ましくないので、とりあえずオイル交換と

オイルエレメントの交換を実施。

で、エンジン廻りの確認はちょっと置いといて、

次に確認するのはスターターリレー部分の物理的な故障を確認します。

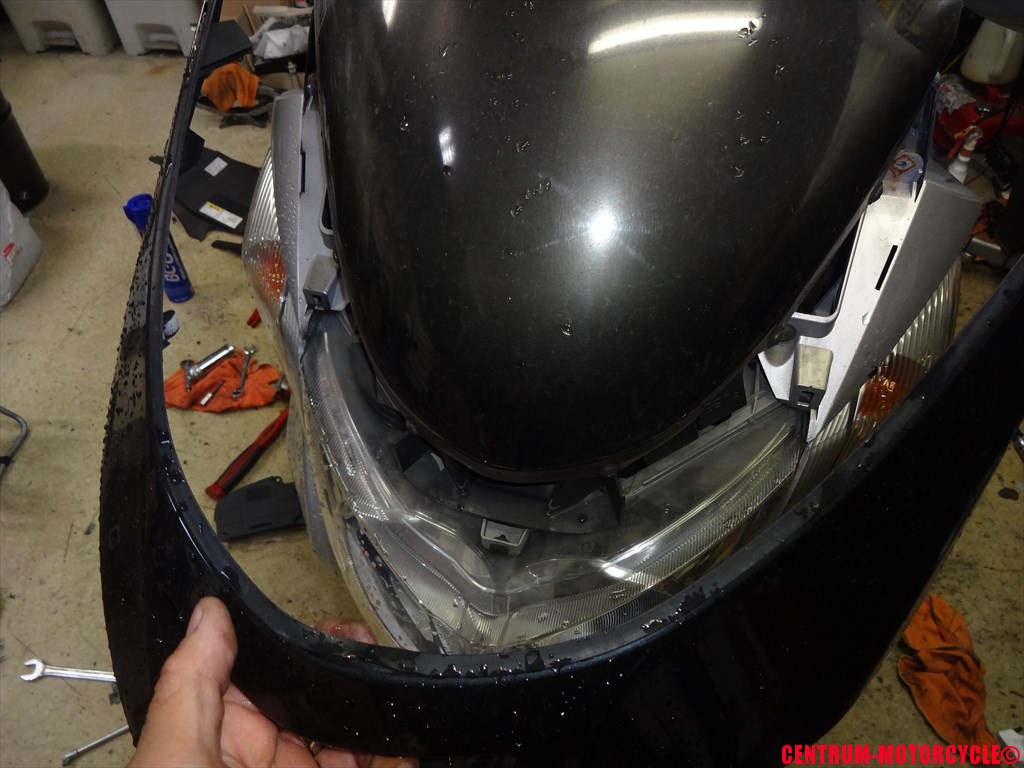

フロントカウルから、スクリーン下のカバーを取り外します。

スクリーン下のカバーを取り外すと、向かって左側に

スターターリレーとメインヒューズがセットになった物が見えます。

スターターリレーから保護カバーとカプラを取り外しましょう。

そして、スターターリレーに接続されている

リード線の固定ボルトを物理的にショートさせてみましょう。

スターターリレーの内部不良であれば、これで元気にセルモーターが

回転するはずです。

ショートさせた瞬間に、一瞬スパークしますので

引火するような物は近くに持ってこないように。

あと、パーツクリーナーを吹き付けて、乾ききる前に

ショートさせると、火が付きますのでご注意下さいｗ

ま、結果としてはスタータースイッチを押した時と

症状は同様でした。

スターターリレーの故障という線も消えました。

残るは先ほど途中で置いたエンジン廻りの確認と、

セルモーター本体ですな。

エンジンはもうちょっと後で問題を切り離す(可能性が薄いから)として、

セルモーターをまずは外側から確認出来ることをしておきましょう。

シート下のカバーを取り外しましょう。

スカイウェイブのセルモーターはね、エンジン上部の

外からは確認しづらい位置に取り付けられているので、

こうしてカバーを取り外しても、セルモーター全体を肉眼で捉えることは困難です。

唯一セルモーターを確認出来るのはこの隙間だけ。

どれ？ｗ

めっちゃ分かりにくいですよね。

写真撮るの難しいんですよ・・・ほんとに狭いんで。

で、何枚も撮影して、やっとこさ取れた1枚がこちら。

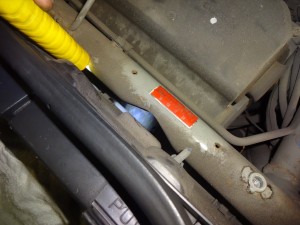

上の写真の赤いラベルを覗き込んだ所のアップ。

写真右下に向かってエンジンに差し込まれています。

これだけ隙間があれば何とか簡易チェックが出来そうです。

この隙間に細いT型レンチなどの金属(棒状の物)を差し込んで、

セルモーター本体を叩ける様に手筈を整えておきましょう。

準備が整ったところで、スタータースイッチを押した状態にして、

その瞬間を狙ってセルモーター本体を先ほど突っ込んだ金属棒で

コツンっ！コツンっ！

と、叩いて衝撃を与えましょう。

長時間スタータースイッチを押すのはヤメテ下さいね。

配線が溶けてしまいますので。

3秒ぐらいで十分です。

その間にセルモーターを叩いて衝撃を与えれば良いのです。

これで何が分かるかというと、

ブラシの摩耗によるトラブル

ギヤの噛み込み等のトラブル

この2点が分かります。

どちらの場合でも、衝撃によってセルモーターが正常に回転する

場合、修理費用は意外と安価に済むと思って頂いて結構かと。

でも、今回はそういう訳にはいきませんでした・・・・。

どれだけ衝撃を与えてもセルモーターはうんともすんとも言いません。

こりゃマズいな・・・（ごくり）・・・(=_=)・・・

って事でこの先が気になりますが、この続きはまた明日の更新で

ご紹介します♪
