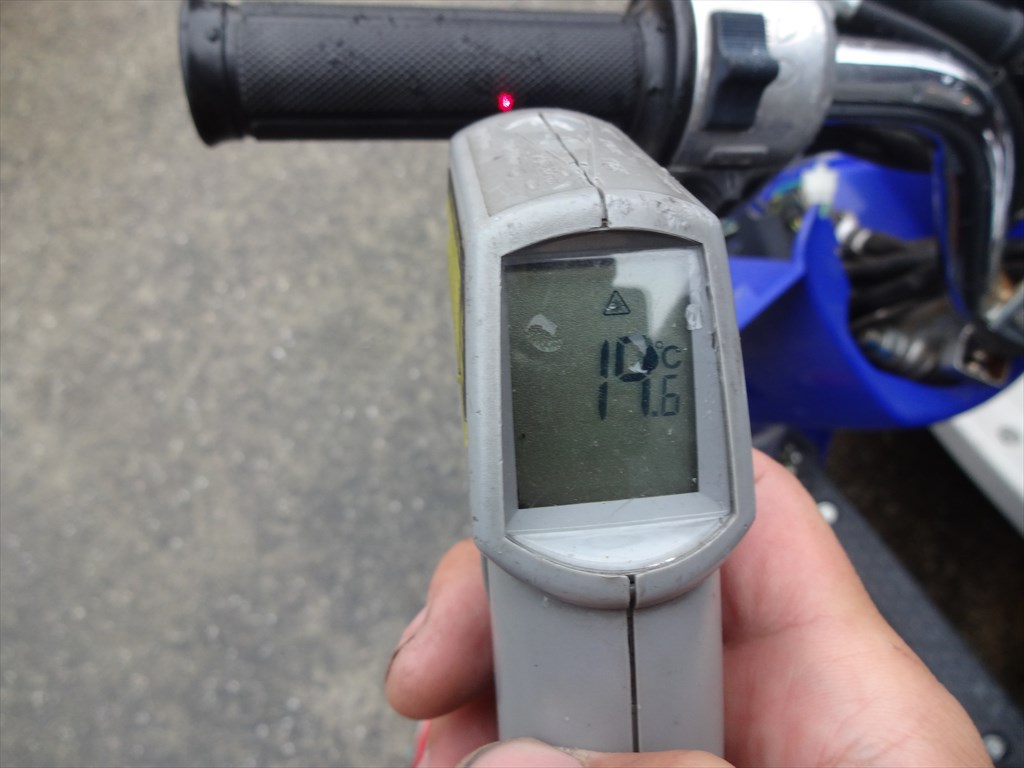

まずはいつもの開店時のTODAYのグリップ表面温度と

明日の大阪の天気予報をお知らせです。

19.6℃

曇り一時雨

明日の大阪の天気は、前線や台風第２７号の影響で

明け方まで雨となるでしょう。

その後は、寒気の影響で雲が広がりやすく、北部では雨の降るところがある見込みです。

降水確率は明け方から通勤時間帯（7時頃まで）は50%台と高く、

その後は午後にかけて２０％台と低くなっています。

通勤時間が早い方は雨具のご準備を。

そして私のように通勤時間が9時前ぐらいの方は、天候の様子を見てといった感じでしょうか。

日曜日には天候も少し回復するとかしないとか？なので、夜は雨の心配はなさそうですよっ！

では本日の本題です。

先日、前編をご紹介した

Vツインマグナのセルモーターのブラシを交換してみよう！

ですが、今日は後編の最終回となります。

前編は以下のリンクよりご覧頂けます。

　■【前編】Vツインマグナのセルモーターのブラシを交換してみよう！

さて、前回までは確か・・・

セルモーターを分解してブラシ部分を取り外した所まででしたね。

今日はこの続きを最後までご紹介しますね。

では取り外したブラシ(コミューター)部を見てみましょうか。

ぐるぐる巻かれたスプリング脇に有る、四角いブロックのような物が

ブラシ(コミューター)と言われている部品ですね。

このブラシを介して電源が主軸に伝わり、主軸が電磁石化されて、

カバー部を覆うように付いているマグネットの極性同位（S-S）による反発と、

極性位相（S-N）による引力の二つを利用して回転するって仕組みです。

つまり、このブラシがすり減って主軸との接触面積が減ったり、

長期間の使用に伴ってのブラシの変質・変形などの影響で電流が弱まったり、

主軸と引っ掛かったりして、結果的にセルモーターの動作不良を引き起こします。

ブラシ部分は消耗品です。

長くご使用いただく為の秘訣は、

セルは3秒以上回さない

これに限ります。

長くても5秒ぐらいまでがMAXです。

バッテリーも痛みますし、ブラシもすり減って寿命が縮まります。

そういった場合は、長時間セルモーターを回すのでは無く、

複数回に分けて回すか、エンジンが始動出来ない他の原因をまずは探りましょう。

んでこれが主軸側のブラシ接触面です。

表面が黒ずんでいますが、これは使用に伴ってこうなる物なので

特段異常があるわけじゃ無いです。

酸化皮膜なのかな？

まぁ表面には細かい凹凸が出来てしまっているので、組み付け時には

研磨作業は必要になります。

で、この主軸はこのまま再使用可能ですが、

ブラシとの接触面が極度に摩耗している場合は

主軸の交換が必要ですのでご注意を。

そんな状態でブラシを交換しても、すぐにまたセルモーターの力は

弱まってしまいますから。

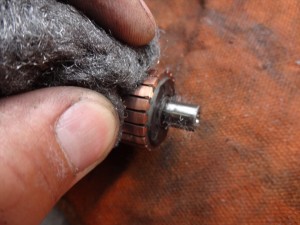

主軸のブラシ接触面に付着している黒ずみ(酸化皮膜？)を

まずはスチールウールを使用してキレイに磨きます。

スチールウールで接触面がキレイにならない場合は、

目の細かいサンドペーパーをかけると良いでしょう。

ペーパーをかける時は回転方向に向かってかけましょう。

そして重要なのが、主軸のブラシ接触面は20面ほどありましてですね、

その面と面の間に細い溝があります。

この溝にブラシのカスなどが挟まっていると、左右の面同士が導通しあってしまい

正常な出力を得ることが出来ませんので、必ず面と面の間にある

溝の掃除もしておきましょう。

んでこれがキレイに接触面を磨き上げて仕上げた状態です。

コレぐらい接触面を磨いておけば十分です。

よく電気が流れそうです♪

そしてブラシが収められていたカバーと、反対側のカバーを

組み戻す前に予め洗浄しておきましょう。

これが洗浄完了後ですね。

メタル部分やオイルシール部分に、古いグリス汚れが

溜まっていますので、全てキレイに取り除いておいて下さい。

そしてこれがメーカーから取り寄せておいた新品の

ブラシ(電源入力部)とブラシセット(台座付き)です。

片方は台座にセットされた状態で、もう片方は電源入力用の

ボルトが付属している部品となっています。

なんか、左の台座付きの部品の方がお高い感じがしますよね？

ところがどっこい。

同一価格

なんですよ。

どっちかが高いのか安いのかって事ですなｗ

では早速組み付けていきましょう。

新品のブラシを組み付ける際は、主軸接触面の角と

強く接触させると、ブラシが欠けてしまったり割れてしまうことがあるので、

手順をしっかりと確認しながら作業を進めて下さいね。

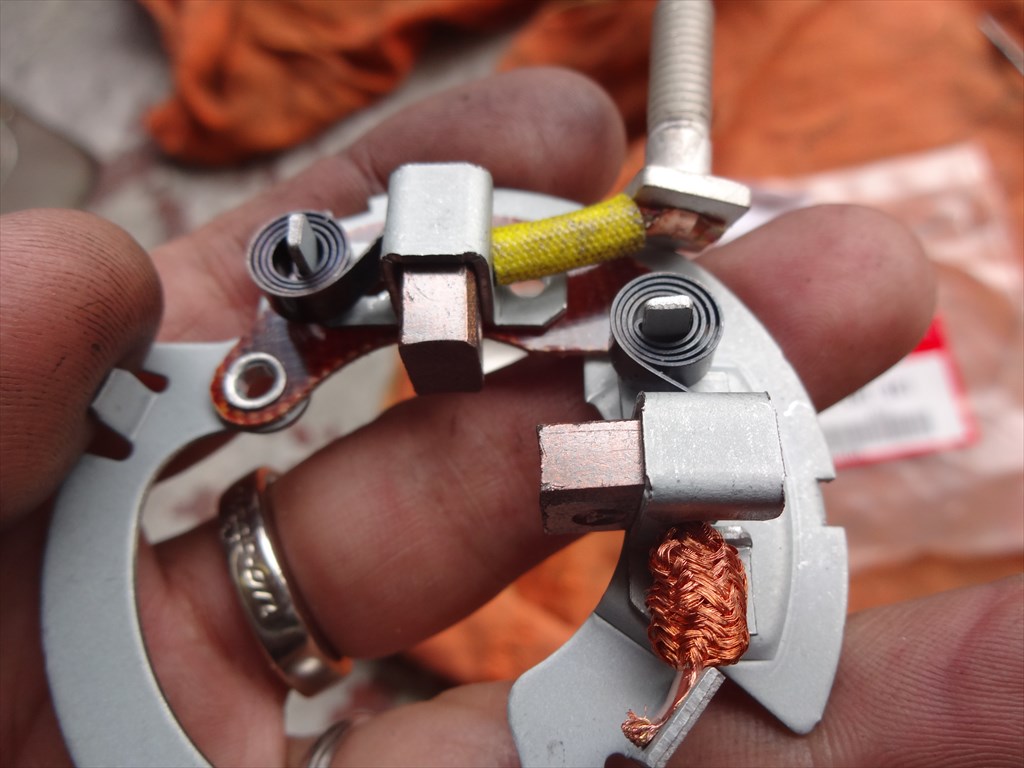

台座に電源入力用のブラシを取り付けます。

巻き巻きのスプリングを予めグイッと避けておいてから、

後方(台座外側)からブラシを挿入してスプリングでお尻を押すようにしましょう。

ブラシのセットが完了したらカバーに台座ごと取り付けます。

電源入力部分のボルトをカバー外に出しますが、取り外し時の逆の手順で

Oリングも忘れずに取り付けておいて下さいね。

台座とカバーの位置関係はこうなります。

まぁカバー側の形状を見れば、自ずと台座の取り付け位置は分りますが念のため。

で、次は主軸を差し込みたいところではありますが、写真をご覧の通り

ブラシが飛び出している状態なので、このまま差し込むと間違いなく

ブラシを痛めつけてしまいますので、少し工夫をして取り付けましょう。

おおぉっと、その前に主軸側に予めシムとワッシャをセットして、

先端部分(スライドメタルとの接触部)にグリスを塗っておきましょう。

で、台座側のブラシをなんとか縮めた状態にしておかねばなりません。

その時に使用するのが細いピックツールですね。

ピックツールを台座の穴に差し込んで、ブラシのスプリングを

差し込んだピックに引っかけて止めておきます。

そうそう、こんな風に。

この穴はこうしてブラシを止めておくためにあるんですな。うんうん。

※間違っていたら教えて下さいｗってか、これ以外方法思いつかないが。

そして主軸をセットします。

ブラシを縮めているからと言って、ラフに作業するとえらい目に遭いますので、

しっかりとブラシと接触しないように注意しながら取り付けましょう。

次にマグネット部分を主軸に被せていきましょう。

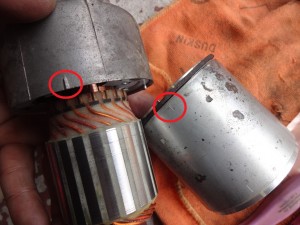

カバーとの合わせ位置は、こんな風に合わせマーク（ケガキ線）がありますので

予め確認しておいて下さい。

マグネットを入れる時は、マグネットの磁力で主軸が吸い上げられて、

せっかく取り付けた台座から抜けてしまうことがありますので、

しっかりとブラシ部と主軸を合わせた状態でマグネットを取り付けましょう。

合わせマークが合わさっていないと、こんな風にぴったりと

合いませんのでうまく合わせて下さいね。

最後のカバーを取り付ける前に、主軸にシムとワッシャなどを取り付けます。

そして薄くシャフト部にグリスを塗っておきます。

ツメが出ているワッシャとカバー側の凹凸をうまく見据えながら

最後のカバーの合わせ位置を合わせて取り付けます。

ボルトを入れて固定してしまう前に、一度指で主軸を回転させて

回転に違和感が無いか、また、引っかかりなどが無いか確認しておいて下さい。

正常な状態ですとね・・・活字で表現すると難しいですが・・・

ゴリュゴリュゴリュゴリュ・・・ではなく、

ジュルジュルジュルジュル

って感じです。

適度な抵抗と独特のヌルッと感があります。

んで、もちろん問題ありませんのでボルトを入れて固定したら

セルモーターのブラシ交換作業は完了です♪

マグナのセルモーターはフロントタイヤすぐ後ろにあるので、

表面が随分と汚れやすく、また、錆びやすいので軽く磨いておきました。

※写真は磨き終えた後なのですが・・・あまりキレイになりませんｗ

あとはセルモーターを元通りエンジンに取り付けていくだけですが、

エンジンに差し込む前に、差込部分にあるOリングにも薄くグリスを塗っておいて下さい。

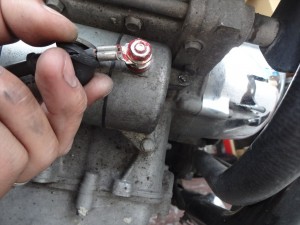

取り外し時の逆の手順でセルモーターをエンジンに取り付けて、

端子を接続してしっかりと固定しておきましょう。

なお、端子部は水に濡れやすい場所にありますので、

ナット締め付け後はグリスを塗っておくとGOODです。

こうしてグリスを塗っておくことにより、防錆効果があり

次回整備する時に腐食して困るって事は無くなります。

配線の取り回しなどがおかしくないかチェックしたら作業は完了です！

さぁ・・・あとは問題なく・・・いや、元々症状が確認出来ていないので

直っているとも、直っていないとも答えにくい事案なのですが・・・・。

いやいや、でもセルモーターはほぼ１００％問題なしと胸を張って言えます。

これは大事な事ですね。

どこもかしこも懸念材料であふれていると、正常なトラブルシュートが出来ませんから。

迷宮入りした不具合修理の際は、ここはもう間違いない！という部分を

いくつ作れるかが解決への近道です。

疑わしい部分があれば有るほど、トラブルというのは迷宮入りするもんなのです。ええ。

だから旧車ってのは一筋縄でいかないって事ですなぁ。

あちこち古い部品を整備して使ってるからねぇ。

今回はブラシ交換作業を実施しましたが、

入庫時チェックでも症状が出ず、また、作業後にももちろん症状が出ずだったので

とりあえずお客様にこれで様子を見て下さいと言って作業完了です。
