では本日の本題です。
先日からご紹介している
スカイウェイブ400(CK44A)の駆動系をオーバーホールしてみよう！
ですが、今日は第2回目となります。
前回の記事は以下のリンクよりご覧頂けます。
■【第1回】スカイウェイブ400(CK44A)の駆動系をオーバーホールしてみよう！
さて、前回までは確か
配線を横に避けて、動画をご紹介した所まででしたね。
今日はこの続きをご紹介していきましょう。
あの音の原因が今日分かります・・・フッフッフフフフフフフ・・・(・∀・)

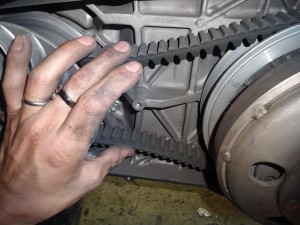

まずクラッチのセンターナットを緩めて取り外す前に、
予めVベルトをぎゅっと握ってクラッチに落とし込んでおきましょう。

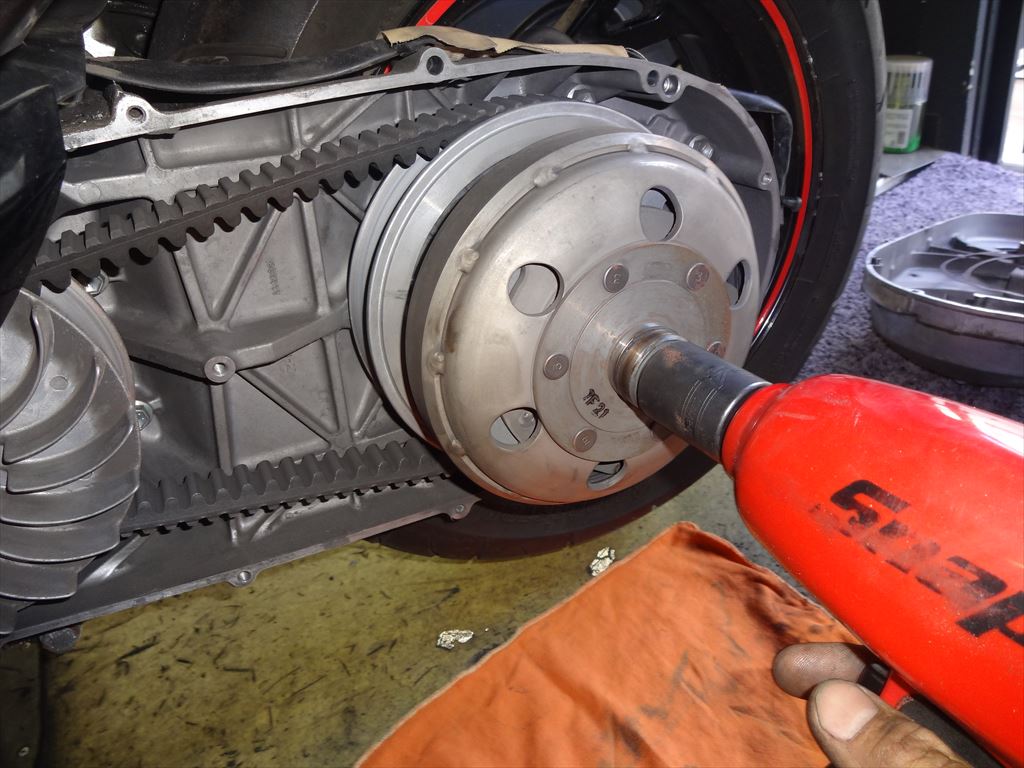

それからインパクトレンチを使用してクラッチのセンターナットを取り外しましょう。
センターナットとワッシャが外れました。
ワッシャは少し湾曲している形状なので、
膨らんでいる方を表に向けて取り付ける様にしましょう。
んで恐る恐るクラッチアウターを取り外してみます。
(ゴクリ)
（どきどき）
パカッ♪
ん？
んんっ！？
クラッチシューが削れて無くなっている上、ベースまで
削れてしまっています・・・。
すごい・・・こんなにも減っているクラッチシューを見たのは初めてです。
違う角度からクラッチシューを見てみましょうか。
ほんのちょっぴりクラッチシューらしき残骸が見えますね・・・。
でも、これはシューが有るっていうほどの量じゃないっす。
もう１００％使い切った上に、さらに２０％増しで使用していますから。
よくもまぁこれだけ使い続けた事。関心です。
で、当然クラッチシューがこれだけ摩耗して
ベース部分まで削れていると言うことは・・・
クラッチアウターも見事なまでにゴリゴリに削れています・・・。
こりゃ長く使い続けたツケが廻ってきています。
それにしてもホントすごい。
シャフトにも相当な熱が伝わっていたのか、
シャフト先端のスプライン部も少々熱で焼け色が付いています。
こりゃクラッチシュー一式とクラッチアウターの交換が必要ですね。
って事で駆動部をさらに分解していきます。
プーリーのセンターナットも取り外してドライブフェイスを取り外します。
んでベルトを掛けたままでクラッチキャリア一式を取り外します。
んでこれが取り外したクラッチキャリアとVベルトですね。
んで取り外したクラッチシューを真横から改めて見てみましょうか・・・。
左端の競り立っている部分が元々のベース面ですね。
数㎜はベースが削れて無くなっています。
当然、さらにこの上にはクラッチシューが乗っていたわけでして・・・。
一体何㎜消えて無くなったのだろうか・・・。おぉこわ。
最後に残っているプーリーを取り外しました。
プーリーは後ほど分解して行きますので、
ちょっと横に置いておきましょうか。
んでこれが全てを取り外し終えたエンジン部ですね。
思いの外エンジン部はキレイですね。
でも写真ではキレイに見えますが、実際はクラッチのカスなどが
びっしり付いているので、部品の組み付け前にエアーブローしておくことにしましょう。
じゃまずは問題のクラッチキャリアから分解して行きましょう。
クラッチキャリアをしっかり足と手で押さえながら、
大きなセンターナットを取り外しましょう。
ナットが外れるその瞬間まで、足と手の力は緩めないこと。
ナットを取り外したら、ゆっくりと真っ直ぐに足と手の力を抜いていきましょう。
勢いよく離すと、センタースプリングの張力でクラッチシューが
ぶっ飛んできて怪我しますのでご注意を。
はい、これでクラッチシューの分解完了です。
ではこのままシーブ部をさらに分解して行きます。

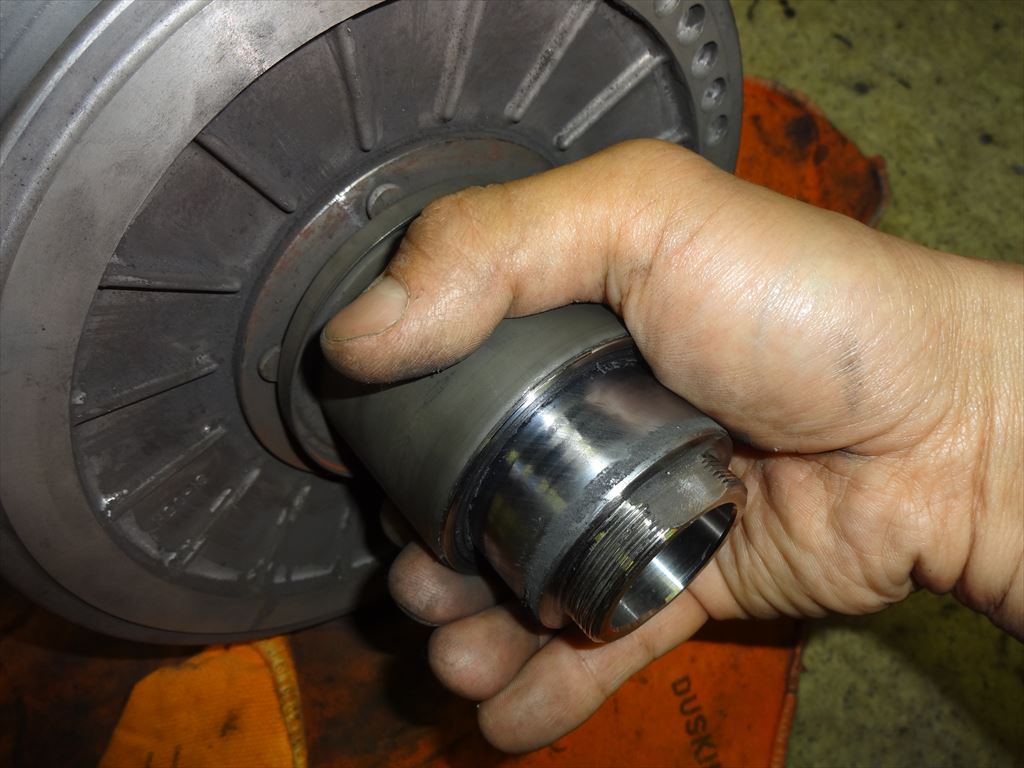

スプリングシート部をドアノブを掴むようにしっかりと握って、
ぐるりと回転させつつ、手前に抜いていきましょう。
そのままスコンッ♪とスプリングシート(台座)を取り外します。
そしてこれが変速を担当するトルクカム部分ですね。
グリスがてんこもりですが、こんな具合が正常です。
ここにグリスが少ないと変速不良や異常磨耗を引き起こします。
このトルクカム部分に入れられているピンを
ラジオペンチなどを使用して抜き取りましょう。
そしてこれが抜き取ったピンですね。
抜き取ったピンは2ピース構造になっていますので
バラバラになって無くさないようにご注意を。
ピンを取り外すとシーブが分割出来ます。
これがピンがささっていた側のシーブですね。
シーブのベアリングにも異常が無いかチェックしておきましょう。
ゴロゴロ感や引っかかり感がある場合は、ベアリングを交換しましょう。
ベアリングには異常がありませんでした。
良かった・・・。
少しでも交換点数が少ない方がお財布には優しいので。
んでトルクカム部分に取り付けられているOリング上下2本を
洗浄前に取り外しておきましょう。
Oリング上下2本を取り外し終えたら、ある程度塗られているグリスを
タオルなどで拭き取っておくと洗浄がスムーズになります♪
はい、これでクラッチキャリア一式の分解完了です～。
あとは洗浄して部品を交換して組戻していくだけですね。
そうだそうだ、まだプーリー側の作業が残っていましたね。
このプーリー側の作業についてはまた次回の更新でご紹介します。
今日の作業はここまで！

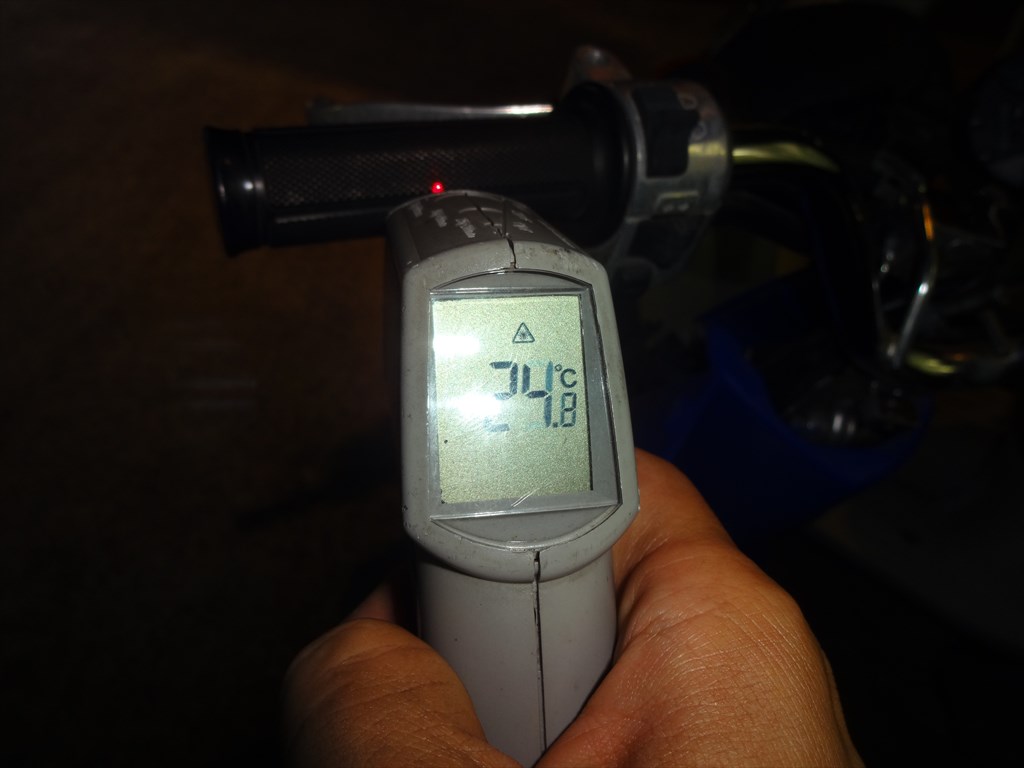

最後に閉店時のTODAYのグリップ表面温度をお知らせです。
