では今日の本題です。

まずは車両のご紹介から。

ホンダ　ディオチェスタ（AF68）ですね～。

ご近所マダムに大人気の、フロントバスケット標準装備のディオチェスタ♪

今回のご入庫は差し当たって大きなトラブルなどでの

ご入庫ではありませんが、新車で購入以来一度も

駆動系などのメンテナンスを実施していないので、

是非メンテナンスをお願いしたいと言うことで

ご入庫下さいました。

駆動系とエアークリーナー部分を作業していきます。

では作業開始です。

まずはエアークリーナーBOX を開けていきます。

ボルトを取り外したらフタを取り外して内部のエアーエレメントを取り出しましょう。

エアーエレメントも長い間交換してないのでこの通り、

砂利とか埃が溜まっています。

まぁそうは言っても、マダムはスロットル全開にもしませんし

年間走行距離も3000ｋｍ未満なので、エレメントもあまり汚れが付かないのが特徴。

でも、エアーエレメントは湿気などの影響で、少しずつ目詰まりしていきますので

距離に関わらず定期的に交換をお勧めします。

次は駆動部に作業は移ります。

まずはプーリーカバーの固定ボルトを緩めてっと。

次にプーリーかバー前部に接続されているダクトを

取り外しましょう。

ダクトの固定バンドは完全にボルトを取り外す方がいいです。

中途半端にバンドを緩めてもダクトが外れないので、

結局ボルトを外すことになりますから。

プーリーカバーを少しトントントンっと叩いてカバーを取り外しましょう。

んでこれがプーリー部ですね。

長年溜め込んだカスがびっしりです。

汚れは後でキレイにしていきますので、まずは分解作業を

進めていきます。

Ｖベルトを握ってクラッチにベルトをある程度落とし込みます。

クラッチ側にベルトを落とし込むと、プーリー部に

掛かるベルトの力が弱まります。

この状態でプーリーのセンターナットをインパクトレンチで緩めて取り外します。

んでこれが取り外したセンターナットとドライブフェイスですね。

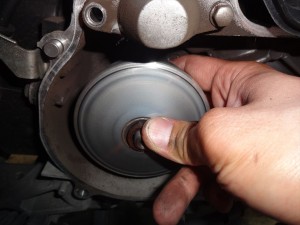

掛かっているベルトを脇に寄せてから、

プーリー奥に指を突っ込んでバラバラにならないように

押さえながらプーリーを取り外してきましょう。

取り外したプーリーをひっくり返して

ランププレートを取り外してみましょうか。

ウェイトローラーがどれほど減っているか・・・。

うむぅ・・・やっぱり走りが穏やかなマダムとは言え、

それなりにウェイトローラーは偏磨耗していますね。

これが取り外したウェイトローラーです。

今回はウェイトローラーももちろん交換します。

次にクラッチのセンターナットもインパクトレンチで緩めましょう。

んでまずはクラッチアウターを取り外して。

その後クラッチキャリア一式をベルトを付けたまま

取り外してきましょう。

んで取り外したＶベルトをチェックしてみます。

ひび割れこそ有りませんが、サイド部分が結構削れていました。

所々繊維がほつれている部分もありました。

ウェイトローラーと合わせてこれも交換です。

これで駆動部の部品の取り外し作業は完了です。

すっきりしたエンジン部はこんな感じ。

見事に茶色一色。

7年ほどかけて蓄積した駆動部の汚れですね。

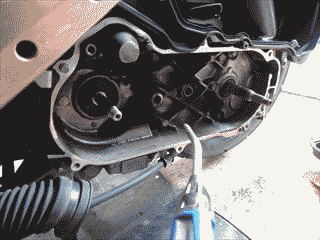

まずはエアーブローしてカスをぶっ飛ばします。

※サーバー負荷軽減のため画質を落としています

エアーブローで落ちない汚れのひどい部分は

歯ブラシとパーツクリーナーを併用して掃除します。

んでこれが清掃完了後のエンジンです。

う～ん美しい♪

新車のような輝きです♪

まっ見えない部分ですけどねｗ

じゃ次の作業っと。

取り外したクラッチキャリアを分解していきます。

まずはセンターナットを取り外しますが、センタースプリングの張力が

掛かっていますので、必ずこうして足と手で押さえながらナットを緩めること。

押さえ方が甘いと、ネジ山を潰してしまうばかりか、

ぶっ飛んできたクラッチシューが顔面に当たって大けがしますのでご注意を。

んでナットを取り外した状態がこちら。

取り外したクラッチシューのスプリングの張力に

異常がないか点検しておきます。

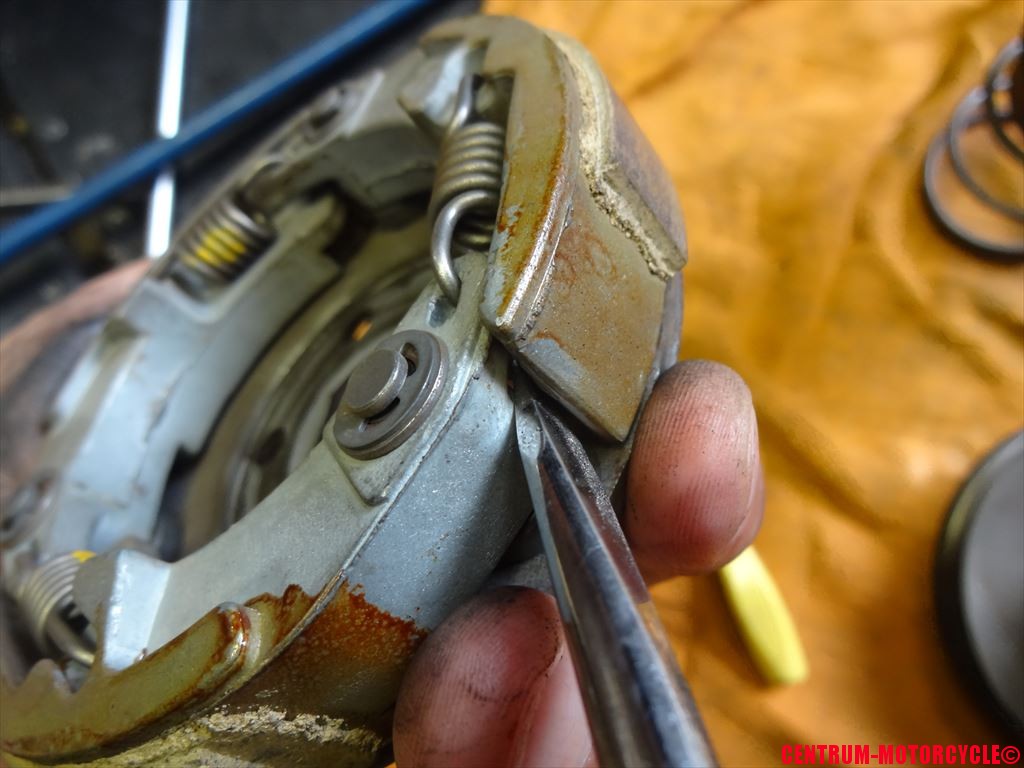

点検方法は目視による断裂点検と、

シューのこの部分に細いマイナスドライバー的なのを突っ込んで

シューを開くようにして張力を点検します。

次はクラッチシーブを分解していきましょう。

スプリングが収まっていた部分を、こんな風に

ドアノブを握るようにしてしっかりと握って。

ドアノブを回すようにすると、こんな風にカバーが外れてきます。

カバーを完全に取り外すとトルクカムが見えますね。

トルクカム部分に入っているピンを抜き取ります。

ピンを取り外すとトルクカムを分離することが出来ます。

グリスが大量に塗られているので、

ある程度拭き取ってからトルクカム側に取り付けられている

Oリング2本を取り外しておきましょう。

あとはいつも通り洗浄油で各部品類を洗浄していきます。

プーリーも一緒に洗浄しましょうね。

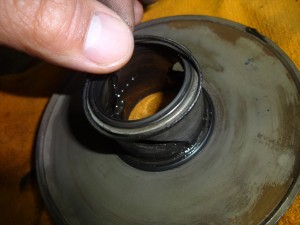

シーブ部分のベアリング部には大量のグリスが

入っていますので、出来る限り全て洗い落としておきましょう。

いつもの事ですが、洗浄中は写真撮影出来ないので

あっという間に洗浄完了です。

キレイになりましたね。

トルクカム部分はグリスが多いので、出来るだけ初めに

タオルなどで拭き取っておくと洗浄しやすいですよ～っと♪

じゃ今日は洗浄まで終えたのでこの続きはまた明日にでも～。

今日の作業はここまで！
