では本日の本題です。

昨日からご紹介している

フォルツァX（MF08）のFI点灯を修理してみよう！

ですが、今日は後編の最終回となります。

前編は以下のリンクよりご覧頂けます。

■【前編】フォルツァX（MF08）のFI点灯を修理してみよう！

さて、前回までは確か

スロットルボディを確認した所まででしたね。

今日はこの続きをご紹介していきます。

昨日の記事で、フットボードは外さなくても大丈夫だったと

書きましたが、誤解があるといけないので念のため補足です。

フットボードを外さなくともメットインボックスを丸ごと

取り外すことはもちろん可能ですが、

今からご紹介する部分に関しては圧倒的にフットボードを

取り外してある状態の方が作業効率が高いです。

どちらを選択するかはアナタ次第です。

メットインボックス最下部にあるカバーを取り外し、

内部のバッテリーを取り外しましょう。

ヒューズボックスやリレーなどを固定している

プラスティックのステーも取り外しておきましょう。

さらに、バッテリーが入っていた部分の底部にも

固定ボルトがありますので取り外しておいて下さい。

で、ヒューズボックス等々の配線類をすべて

脇に有る開口部から外部に排出します。

フットボードがあると、当然こんな風に表に

引き出すことが出来ませんので、ぐいぐいと

開口部から外側に押し出すか、

メットインボックスを浮かせながら配線を抜いていく必要があります。

当然、取り付ける時はその逆の手順です。

どっちらが賢明かはよくお考え下さいｗ

さぁいよいよメットインボックス取り外しまであと少しです。

メットインボックス右側面に庫内灯の配線カプラがありますので

これも予めカプラを取り外しておきましょう。

メットインボックス内部のカバーを開いて

固定されているセンサーを取り外して外部に逃がしておきます。

これでメットインボックスを取り外す準備完了です。

大きなメットインボックスを持って後方へとずらしながら取り外しましょう。

いやぁ～でかい。

取り外すまで随分と色々と分解する必要がありますわ。

んでこれでやっとこさリヤ廻りの分解完了です。

んでこれが今回の諸悪の根源であるスロットルボディですな。

見た目じゃ故障しているかどうかは全く判別出来ません。

んでこれがお客様が用意した中古のスロットルボディ。

それぞれの品番を確認してみます。

どちらも

16400-KSV-J23

の品番のステッカーが張られています。

他の番号は異なっていますが、まぁ大丈夫でしょう。

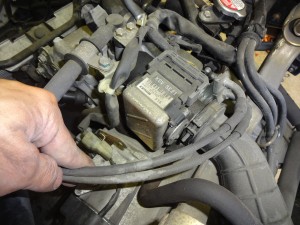

まずは車両に付いているスロットルボディから

配線カプラを取り外しましょう。

配線カプラの着脱は付属のレバー操作でOKです。

レバーを持って押し上げるだけでカプラが取り外せます。

カプラの緩みなどを防止するための策ですね。

手のひらほどの部品なのに、入っている配線は２０本程度あります。

いかに信号の入出力の多い部品かはお分かり頂けると思います。

もちろん、今回のThセンサ以外にも色々なセンサが組み込まれているので、

それらセンサーの入出力配線も含まれています。

んで取り外したカプラがこちら。

ここに逆の手順でお客様が持ってきてくれた

中古のスロットルボディを接続します。

まずはThセンサ異常が出ないことを確認します。

各センサに問題が無ければ、これでFIランプの点滅は無くなるはずなので。

バッテリーを取り外してありますので、ブースターパックと

ターミナルを接続してっと。

んでドキドキしながらイグニッションON。

【きゅうぃいいぃぃぃぃぃん】という燃料ポンプの音を

立てながら電源が入り、メーターインジケータの表示を注視。

FIランプの点灯無しです！！

確認の為に複数回イグニッションのON/OFFを繰り返して

FIランプの点灯がない事が確認出来ました♪

いやぁ～よかったよかった♪

ほんとによかった。

安価に修理できてお客様も喜んでおられました。

数万円する部品が数千円の部品で修理できたのですから、

そりゃ感動もひとしおですね。

さぁ中古のスロットルボディに異常が無いことも

確認出来たので、スロットルボディを交換していきましょう。

まずはスロットルケーブルを取り外します。

次はエアークリーナーとスロットルボディを繋ぐ

ダクトをバンドを緩めて取り外します。

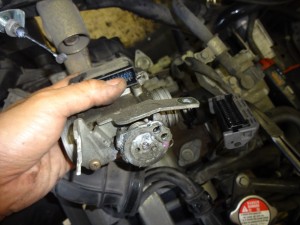

マニーホールドのバンドも緩め、スロットルボディを取り外します。

マニーホールドに新しいスロットルボディを取り付けます。

配線カプラを接続し、スロットルケーブルを元通り取り付けていきます。

ナットの締め付けは確実にお願いしますね。

スロットルボディ配線カプラのレバーが

しっかり下がっているかもう一度チェックしてっと。

よしよし。

ここでエンジン始動チェックです。

先ほどは通電のみでしたが、エンジンを始動して吹け上がりや

回転数上昇中などにFIランプ点灯のエラーが出ないかどうか確認です。

まずはアイドリング状態。

FIランプの点灯無しで異常ありません。

アイドリングも安定っと。

次は回転数を上げたり下げたり、スロットルワークも入れて

走行状態に近づけて確認してみましょう。

これも異常なしですね～。

吹け上がりも異常ないっすね。

Thセンサ異常の場合吹け上がりが重たくなり、

谷間が出来ると言いますか、詰まるような感じです。

走行可能かと聞かれると、調子悪いながらも走行が可能です。

ただし本調子ではありません。

しばらくアイドリング状態で放置して、エンジンが良く暖まった頃に

同様にスロットルを操作してFIランプの点灯がない事を

忘れずに確認しておくこと。

浮かれて外装類組んでから、また別の異常が出たら萎えるでしょｗ

焦らず確認確認です♪

なにしろココまでで取り外したボルトの量がこんなにもあるんですから。

４０本ぐらいでしょうか。

これを１本残さず全て元通りに使用しましょう。

残ったからと言ってチャイしないようにｗ

全て確認が終わりましたのでここからは一気に組み戻していきます。

組戻しはざっくりとダイジェストで。

で、いきなりもうここまで組戻し完了ｗ

サイドカバーやグラブバーも戻してっと。

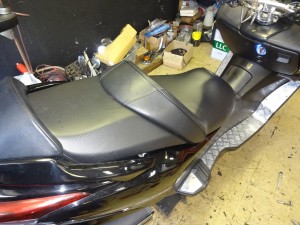

一番最後にシートを取り付けてっと。

はい、たった３枚で組み戻し作業完了ですぅ♪

※手抜きじゃ無いよｗ

最後に試乗を実施し、実走行にも問題ないことが確認出来たら

洗車して仕上げたら作業完了です！

今回も最後まで読んで頂き有り難う御座いました！

スロットルボディの交換作業自体は簡単ですが、

そこに行き着くまでの行程の方が長いので、時間と

外装類を保管しておく場所が必要です。

時間と場所がある方はトライしてみて下さい。

でも、この記事を読んで、やっぱりやめようと思い止まった方、

それもまた賢明な判断です。

工賃は掛かってしまいますが、ご自身の時間を有効に使えます。

それに、我々にお任せ頂ければ確実です。

今回のフォルツァの修理に限らず、修理でお困りの方は

まずはセントラムモーターサイクルにご相談下さい。

他店での修理見積もりをお持ちの方はご持参の上

ご来店頂ければ、他店見積内容を考慮した上でお見積もりが可能です。
