では本日の本題です。

まずは車両のご紹介から。

ホンダ　フュージョンですね。

どうやら自宅まで帰宅する途中でエンジンが止まってしまい、

現場ではどうにも出来なくってしまいご入庫です。

事前の問診では、全く電源が入らないとの事。

しかも走行中に急に全電源喪失という事態。

とりあえずイグニッションをONにして確認してみます。

ONにしても全く無反応です。

基本的な部分から見ていきましょう。

まずはバッテリー電圧のチェック。

ふむ・・・１２．７８Vですか。

全くバッテリ－には問題ないようです。

他に原因があるようですね。

全電源喪失で、電源が全く入らないってことは、メインヒューズの可能性もありますね。

フュージョンの場合、バッテリーの固定状態が悪く

ターミナル端子の緩みなどが発生している場合もありますので、

バッテリーの電圧チェックを実施した際に、ターミナルの緩みもチェックしておきましょう。

バッテリーの近所に配置されている部品類をチェックします。

イモビライザーユニットをステー事取り外しましょう。

バッテリーのプラスターミナルと接触しない様にご注意を。

取り外した内側に、スターターリレーがあります。

スターターリレー内部にメインヒューズが入っています。

スターターリレーの赤いカプラを取り外すと、

メインヒューズが入っていますので、ヒューズ溶断していないか確認です。

ヒューズには異常がありませんね。

って事はスターターリレーもOKですね。

一応、スターターリレーの動作確認のために

直接配線をショートさせてセルモーターが回転するか確認しておきます。

元気一杯、セルモーターが回転しました。

スターター周辺は問題なさそうですね。

じゃ次。

グローブボックス内部のヒューズボックスを見てみるとね・・・

オーナーさんが現場であれこれ苦戦した跡が残っていました。

まず、メインスタータリレーヒューズの１５Aが抜かれ、

変わりにテール、メーター周辺のヒューズボックスに差し込まれていました・・・。

いやいや・・・・メインスタータリレーのヒューズ抜いたら、

電源入りませんやん。

いや、そもそも、テールランプ周辺のヒューズが何度も溶断したって事ですよね？

で、スペアが無くなったもんだから、他の部位のヒューズを抜いたって事ですよね。

イケませんよ。

定格１０Aの部分に１５Aとか入れて、その場凌ぎとか。

配線が炎上する可能性があります。

危険なのでやめましょう。

あと、たばこの銀紙を挟むのも絶対に危険なのでやめましょう。

ヒューズが切れるということは、どういうことなのか理解すれば、

自ずとそんな危険な事をしなくなると思いますが。

で、とりあえず定格通りのヒューズを差し込んでっと。

よし、これでイグニッションON！

（カチッ）イグニッションON

（ぷちっ）

一瞬で溶断。

もう一度確認の為に、１０Aのヒューズをテールランプ周辺ヒューズ部に

取付けて確認。

（カチッ）イグニッションON

（ぷちっ）

やはりこの部分に問題がありますね。

メーターなのか、テールランプなのか・・・

メーターが突然過電流になると言う事は非常に考えにくいので、

やはり社外品が取付けられているここが怪しい・・・。

とりあえず、メーター廻りなのか、テール廻りなのか、

問題を切り分けるために、テール廻りの配線一式を一度

車体から分離させてみましょう。

フュージョンのテール廻りの配線カプラは、１つのカプラに

集約されているので、結構楽チン♪です。

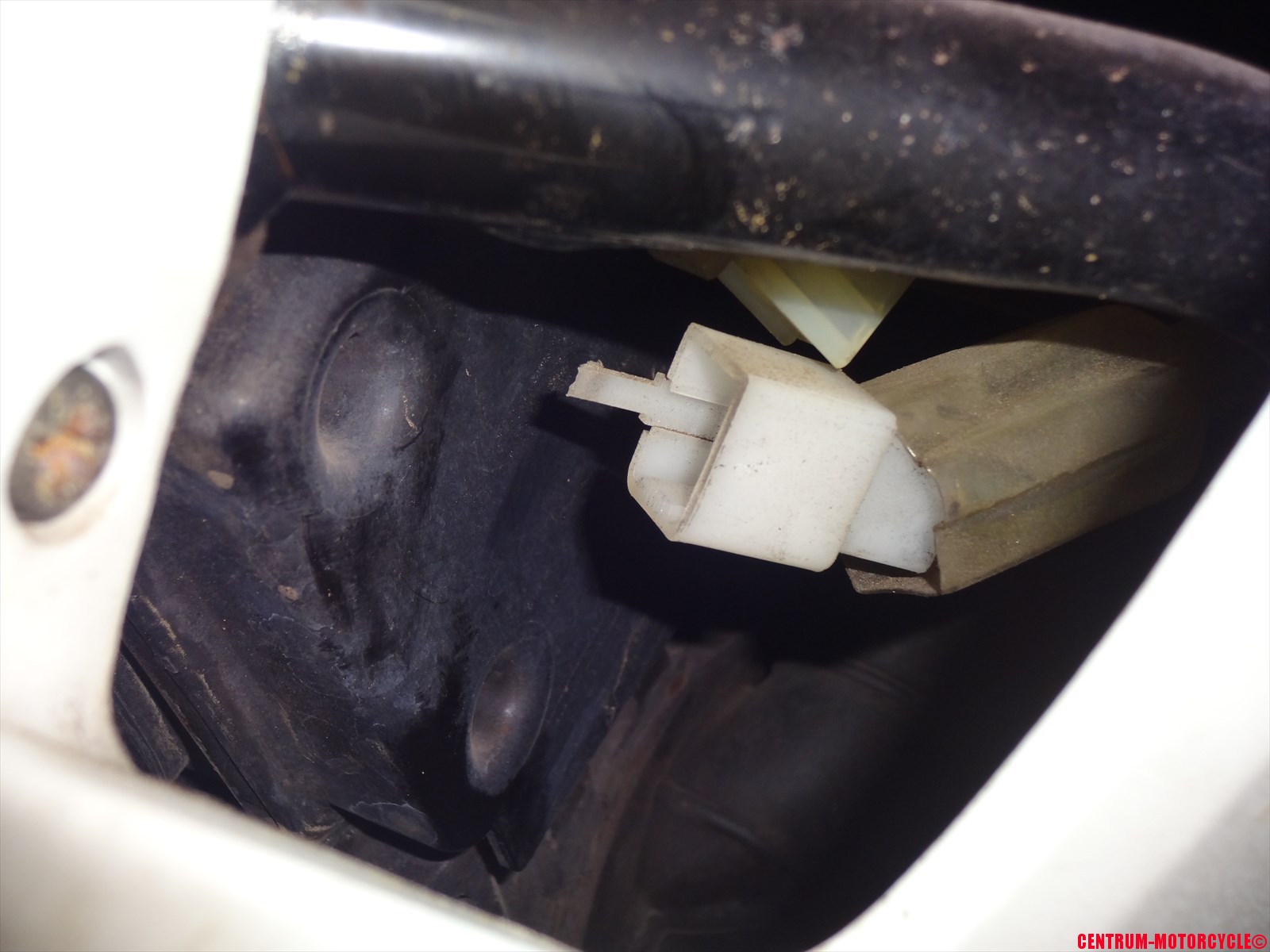

カプラの位置はここ。

リヤホイール左側から前を覗くと見えています。

※ピンぼけしててすんません

手を伸ばしても届きそうにありません。

ですが、左側モールの開口部から何とか手を突っ込んで取り外せます。

結構狭いのと、カウルのフチで手を切る可能性がありますので

注意して作業する様に。

指先の感覚が物を言います。ええ。

とにかく狭いのと、手がしっかり入らないので大変です。

急がば回れ・・・・そう、

左側モールを取り外すと苦労せずに作業できるんですけどねｗ

で、テール廻りの配線カプラを取り外し完了なので、

もう一度新しいヒューズを入れてイグニッションをONにしてみると・・・

おぉ。

電源が入りました。

ヒューズ溶断も無しです。

やはりテール廻りにショートしている部分があるようですね。

そうと分かればここからは早いですよ～♪

この車両に取付けられているテールランプは、外装を分解せずとも

取り外しが出来るという優れもの。

一般的なユーロテールなどは、リヤ廻りのカウル類一式を

取り外さないと、テールランプの着脱が出来ません。

まずは表面のクリアカバーを取り外してっと・・・。

いや、既にクリアーじゃないなｗこれｗ

固定ボルトを取り外すと、あっという間にテールランプが外れます♪

んもうっ～楽チンすぎます、このテールランプ♪

で、取り外した瞬間に問題１つ発見。

テールランプとフレームとの間に、配線が挟まっていました・・・。

しかも既に配線はぺしゃんこ。

これが原因か？？と、思っていましたが、

挟まっていた配線を確認しましたが、被服がきちんと被っているので

直接フレームと接触していた様子は無し。

周辺配線も全てカバーを取り外して確認してみましたが、

被服が破れている箇所などは見当たらず。

と言う事は別の場所か・・・。

って事で、１つずつ電球を取り外して確認していくと・・・

テールランプのソケット部分に怪しげなのを発見。

もう少し近くに寄ってみます。

ソケット内部の接点部分が溶けていますね。

あぁ・・・これか。

多いんですよね～このソケットの溶けた事によって引き起こされる

トラブルってば。

この溶ける原因なんですけどね、まず１番はブレーキスイッチの不良による

制動灯(ブレーキランプ)の常時ONによる加熱によってソケット熔解。

フロントブレーキスイッチは構造的に、ONになりっぱなしにならないので、

フットブレーキ部のブレーキスイッチ調整不良、またはテールランプソケットの

造り粗悪

が原因です。

ブレーキランプ点灯しっぱなしは、社外品、純正品に関わらず

ソケット熔解を引き起こしますのでご注意下さい。

で、問題となるのはここから。

ソケット熔解によって接点不良が発生すると、電球切れ、または

点灯不良になってしまい、そもそもヒューズが切れないんですけどね。

今回の場合は運が悪かった・・・。

座面プラスティックが溶けて変形し、電源配線の

端子部がスプリングと接触してしまっています。

スプリングはアースと繋がっていますので、必然的に

テールランプに電源が通った瞬間にショートする事になり、

ヒューズが瞬断する結果となってしまったようです。

とりあえず、このソケットはもう再使用不可ですので

不要になったダブル球用のソケットを調達する必要が有ります。

で、店内をごそごご探すと見つかりました♪

スズキ　イントルーダー８００クラシックのフロントウインカーです。

ちょうどダブル球仕様のソケットなので使えます。

分解して内部のソケットと配線を取り出します。

予め古い配線からラバーパッキンなどを取り外して、

ソケットを通したあとにパッキン、スプリングなどを入れておきます。

配線の長さを確認し、古い配線をカットし新しい配線と

ハンダ付けで固定します。

ハンダ付けで固定する前に、配線には予め熱収縮チューブを

絶縁用に先に入れておくのをお忘れ無く。

配線同士を接続する際は、必ずハンダ付けして結線しましょう。

ハンダ付けした部分に予め通しておいた熱収縮チューブを

入れて収縮させて絶縁します。

ソケットを元通りカプラに取付けたら配線の修理は完了です♪

電球を取付けてっと。

あとはイグニッションをONにして、ヒューズが溶断しない事を確認。

そして、ブレーキランプの作動チェックを実施し、

問題が無ければ元通り車体にテールランプを取付けます。

車体との間に配線を挟み込まない様にご注意を。

無事にヒューズ切れも発生しなくなったのでコレにて一見落着です♪

最後にエンジンを始動して充電圧が正常か確認しておきましょう。

始動直後のアイドリング状態で１３．１９Vですね。

回転数を上げて既定値まで上昇し、さらにレギュレートされているのも

確認できましたので、作業はこれで完了です～♪

フュージョンに関わらず、ブレーキランプの点灯しっぱなしには

皆様もご注意を♪

今日の作業はここまで！

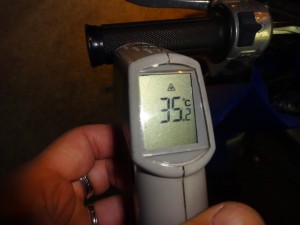

最後に閉店時のTODAYグリップ表面温度をお知らせです。
