では本日の本題です。
先日からご紹介している
フォルツァZ（MF08）のFコードエラーを修理してみよう！
ですが、本日は3回目となります。
前回までの記事は以下のリンクよりご覧頂けます。
■【第1回】フォルツァZ（MF08）のFコードエラーを修理してみよう！
■【第2回】フォルツァZ（MF08）のFコードエラーを修理してみよう！
さて、前回までは確か
制御モータの導通確認まで完了したところまででしたね。
今日は駆動系の分解作業から初めて行きましょう。
まずはプーリー部のプラスティックのアウターカバーを取り外していきます。
前後2分割となっているので、まずはフロント側を取り外しました。
フロント側のカバーを取り外すと、駆動系等の冷却用
エアーの取り込み口が見えます。
フィルターがホコリで完全に詰まってます。
後ほど取り付ける際にエアーブローして清掃しておきましょう。
残る後方のカバーを取り外しましょう。
内部のスポンジ(制音用)がケースにビッタリと張りついて
アウターカバーが外れにくいことがありますので、
少々力を入れて引っ張ってあげると外れてくれます♪
スポンジも長年密着していると、結構な力で張り付いてしまいます。

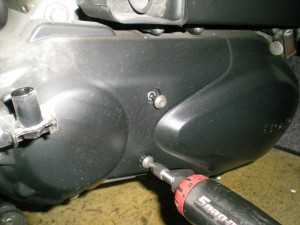

次にプーリーカバーの固定ボルトを、グルリ一周取り外しながら回ります。
ボルトを取り外してから、プーリーカバーを
プラスティックハンマーでトントンッ！と軽く叩いてあげると
こんな感じでカバーが外れます。
走行距離が30,000km超えていましたが、
予想していた程ゴッテゴテに汚れてないですね。
ウェイトローラーという部品その物が無いからかな？
それとも20,000kmぐらいで定期点検した結果だろうか。
まぁいい・・・今はとにかく目の上のたんこぶ・・・
忌まわしきFコードエラーを解消するだけだｗ
次の点検項目は、レシオセンサの点検です。
レシオセンサはドライブプーリー左上の
クランクケースに取り付けられています。
これだけ外装類を取り外していても、
工具の種類や形状によってはアクセスしづらい位置にあります。

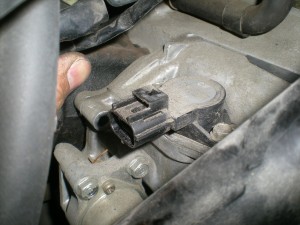

レシオセンサのカプラおよび周辺に配線やカプラが
配置されていて作業しづらいので、ステーもろとも取り外してしまいましょう。
ステーごと周辺の配線やカプラを避けると
随分と作業しやすくなりました。
レシオセンサって言ってますけど、実際はスロットルポジションセンサと
ほとんど役割は同じです。
形状も同じですが。
レシオセンサの固定ボルトを取り外していきます。
ボルトを取り外した後、レシオセンサを取り外しますが、
クランクケースから取り外す瞬間に
『カチッ！』
と、音が聞こえるのが正常です。
そもそも、このレシオセンサは取り付け時に４５度ぐらい？
ひねった状態から取り付け位置まで戻しながら
取り付けるので、浮かして取り外した瞬間に音がして正常なんです。
戻す方向に内部でスプリングが効いていますので。
んでこれがレシオセンサを取り外した状態です。
レシオセンサに写真の平らな突起が差し込まれています。
レシオセンサ裏側の写真を撮影するの忘れましたが、
とにかくこの平らな部分が入る形状になっていますので、
そこにちゃんと取り付けられていたか確認しましょう。
レシオセンサ側の差込部が破損していたりする場合は、
レシオセンサを交換し、また、差込部にスプリングの張力が
効いてない場合も同様に交換してください。
正常に組みつけられていた場合は次の
確認作業に移りましょう。
クラッチを予め広げてVベルトを内側に落とし込んでおきます。
それからドライブフェイスのナットを
インパクトレンチを使用して取り外しましょう。
取り外し完了っと。
Vベルトをちょっと下に向けて避けてから、
プーリー右脇のステーを取り外してから、
さらにその奥に有る固定ボルトを取り外しましょう。
この固定ボルトがムーバブルドライブプーリ本体の
固定ボルトとなっています。
このボルトを取り外さないと、どれだけ引っ張っても外れませんので
必ず取り外しましょうね。
ボルトを取り外すとずずずぃぃぃっと外れていきます。
かなりの重量感がありますｗ
巨大なギヤが付いているので当然といえば当然ですな。
これこそが、悪名高いホンダSマチックの心臓部です。
Vベルトのカスですんごい事になっています。
んでこのプーリー部分も2分割となっています。
大きなネジの様になっていて、写真手前のステー部分に
プーリー本体がねじ込まれている状態です。
ちょっとネジ部分が分かりにくいのでもう少し拡大っと。
このネジというかレールというか、このネジ部分によって
プーリー本体が前面に出たり、へっこんだりすることによって
変速している、これがSマチックです。
ヤマハの旧車だったっけか？の、クラッチのレリーズ機構も
同じ機構を使っていましたね。
クラッチを握るとレールに沿って部品が押し出され、
その先にあるプッシュロッドを押してクラッチを操作する。
それの発展形といいましょうか。
それはさておき、とにかくベルトのカスで汚れが酷いので、
分解したついでにエアーブローしてキレイに清掃しましょう。
ステー側もエアーブローして清掃しておきます。
どちらも、古いグリスを出来る限り拭き取っておくのをお忘れなく。
新しいグリスをねじ山部にしっかりと塗りこんで、
何度か手で動作させて、またグリスを塗りこんでを数回繰り返して
グリスをしっかり全体になじませておきます。
これでプーリー部のフリクション過大って線は消えましたね。
この部分のネジ山がかけていたり、スムーズに作動しない場合は
変速がスムーズに行なえない為、同様にFコードのエラーが出てきます。
Vベルト交換時には面倒でも必ず、分解、グリスアップをお忘れなく。
この部分の動きがスムーズだということは、変速にも違和感がなく、
ひいては制御モータの負荷軽減にもなります。
続いてエンジン側も相当に汚れていますので、
エアーブローしてまずはカスをぶっ飛ばします。
（ゲホッゲホッ）
すっ・・・凄まじいカスが舞い散りました・・・。
めげずに呼吸を止めてエアーブローを続けていき、

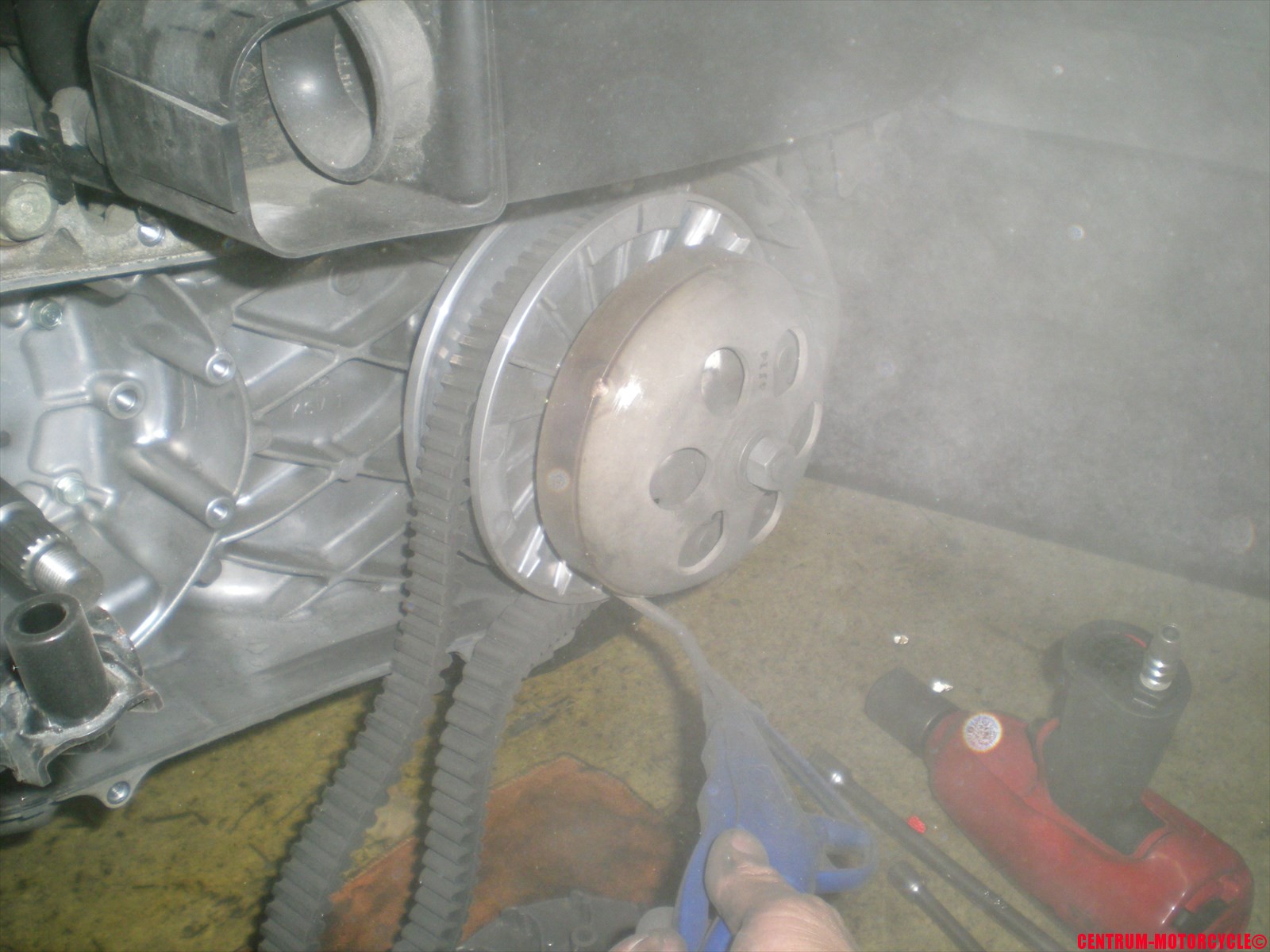

クラッチ部分もブシューっと・・・
（グハッグホッ）
こちらも相当な量のカスが舞い散りました。
んで、何とかエアーブローと清掃完了です。
ドライブプーリーを元通りエンジンに取り付ける前に、
左奥に見えているギヤを手で回し、レシオセンサシャフトが
滑らかに回るかどうか確認します。
※レシオセンサを必ず取り外した状態で確認する事！
※制御モータも取り外してから確認すると分かり易いです
※写真を撮り忘れてまして。。。
また、レシオセンサシャフトを指で軽く握りつつ、
ギヤを回転させて引っ掛かりや、ロックしてしまう部分が無いかも確認します。
当然、レシオセンサシャフトの動作以外にも、
目視で確認できるギヤ欠けなども無いか確認しておきましょう。
このレシオセンサシャフトや、ドライブプーリとの接続ギヤに
異常が無い場合は、先ほども書いていた通り
サービスマニュアルのエラーコード表に書かれていた
制御モータからムーバブルドライブギヤ間のギヤ機構のフリクション過大
というトラブルに、このレシオセンサシャフトやギヤは関係ないって事が
はっきりと分かりましたね。
故障箇所が少しずつ見え始めてきました・・・。
あともう少し点検項目が有りますが、この続きはまた明日以降の記事で。
