では本日の本題です。
昨日からご紹介している、
イントルーダー400(VK51A)の充電不良を修理してみよう！
ですが、本日は中編となります。
前編は以下のリンクよりご覧いただけます。
■【前編】イントルーダー400(VK51A)の充電不良を修理してみよう！
さて、前回までは確か・・・
ジェネレータの発電状態をチェックしたところまででしたね。
今日はこの続きをご紹介していきますね。
さて、ジェネレータの発電状態も良好で、レクチファイヤの不良である事が
はっきりと判明しましたので、メーカーにレクチファイヤの発注を行い、
これが届いた新品のレクチファイヤです。
新品は配線もフワッフワで柔らかいです～♪

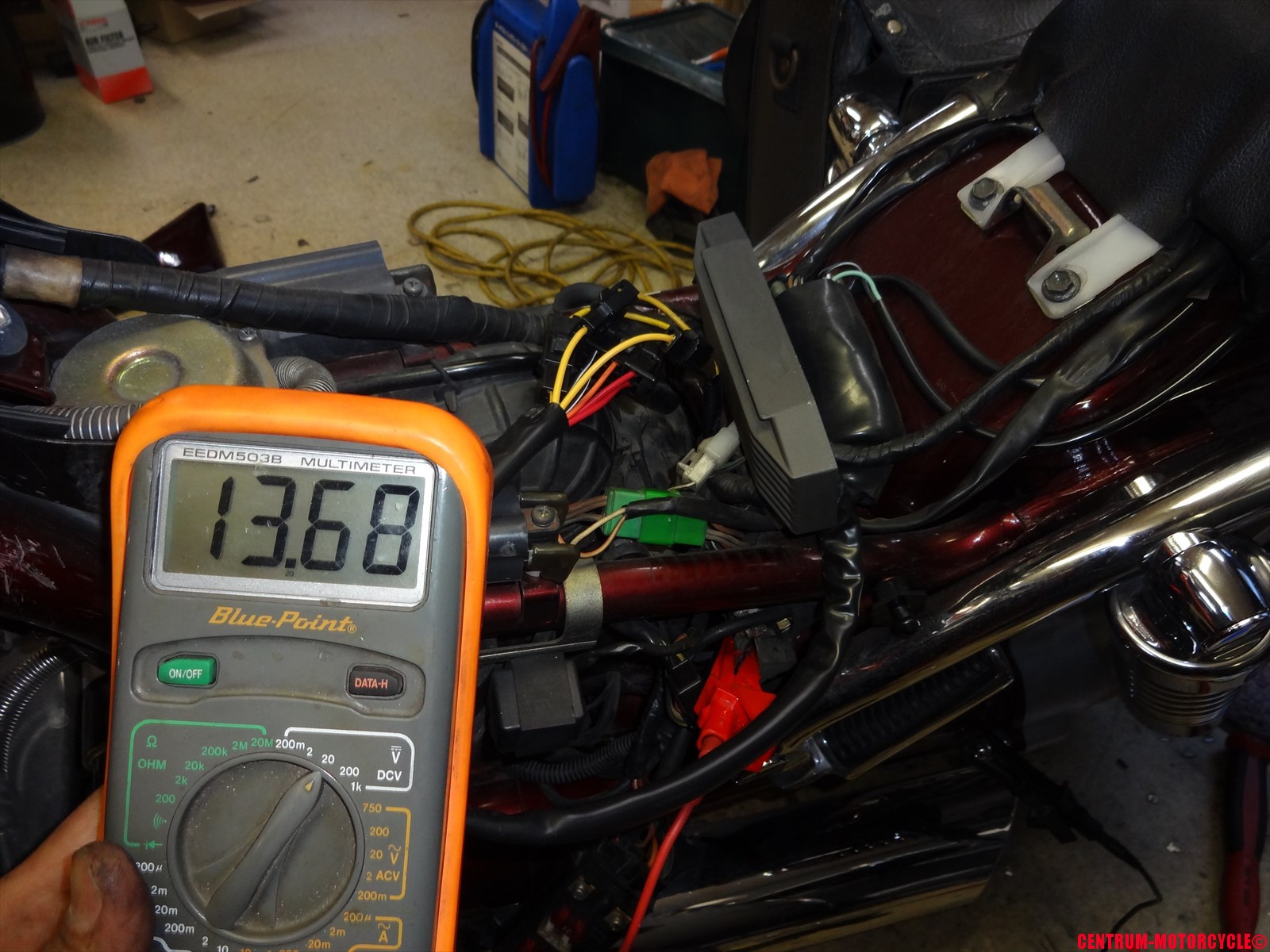

レクチファイヤを取り出して、まずは車体側のハーネスと接続して
発電容量をチェックしましょうか。
うむ、素晴らしい。
アイドリング状態で13.6Vの充電容量です。
(*)5000ｒｐｍで13.0-16.0Vの出力があれば正常です。
*)サービスマニュアルより
ってか、幅広すぎませんかね、この数値ｗ
１３－１６ってｗｗｗ
すげーざっくり。
まぁいいでしょ、イントルーダーだし。
レクチファイヤを元通り取り付けていく前に、ジェネレータの配線を
一度車体外に引き出して固くなっている被覆の交換と、
配線に問題が無いかチェックしましょう。
こんな風にヒューズボックスのあたりから配線を引き出してきます。
やはり年式的にも配線的にも熱が加わりやすいので
表面の保護チューブが硬化しています。
固くなっている保護チューブを切り裂いて取り外します。
配線自体に硬化があれば適切な処置を施しておきましょう。
今回は配線には硬化が見られずいい状態でした♪

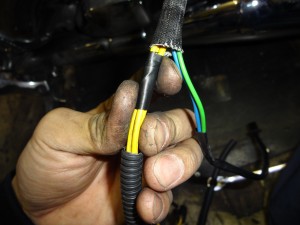

保護チューブの変わりにコルゲートチューブを入れる予定ですが、
コルゲートチューブの切り口部分で配線を痛めてしまわないように、
切り口に近い部分は予め配線テープを巻いて保護しておきましょう。
コルゲートチューブを通してから配線テープで固定します。
配線テープを巻くときは、シワにならないように純正っぽく
美しく巻いていきましょう。
根元の固定が終わったら、先端に向かってコルゲートチューブ表面も巻いていきましょう。
巻き終り部分は２周巻いて解けないように処理しておきましょうね。
これでジェネレータ配線の保護チューブ入れ替えは完了です。
んでですね、イントルーダーシリーズのジェネレータ配線は
随分と窮屈な場所を通して、窮屈な場所に詰め込まれているのが既にご存知の通り。
ジェネレータ、レクチファイヤの配線は正常な状態でも配線自体が発熱するため
曲がりくねっていたりすると、電気的負荷が掛かりすぎて
経年劣化によって今回のようにカプラが溶けたり、
配線が溶けてしまう様なことが発生しやすいんです。
だから今回はジェネレータ配線の取り回しを変更してみたいと思います。
純正のワイヤリングですとリヤフェンダーとエアークリーナーボックスの間を
通るルートとなっていますが、エンジンから出てきてからヒューズボックス付近に行く前に
燃料ポンプ後方へと配線を通します。
全体像はこんな感じです。
オレンジ色が今回通し直す新しいルートで、
緑色が純正のワイヤリングですね。
イグニッションコイルを一度取り外して、脇から配線を上方へ取り出します。
燃料ポンプ後方の配線のたるみを適切な量に調整して、
イグニッションコイルの前方側固定ステーと配線を
配線が下方にズレ落ちない程度にタイラップで固定します。
イグニッションキーとの干渉を最小限に抑えつつシート下までワイヤリングしましょう。
燃料ポンプすぐ下にはスイングアームが有り、上下運動をしますので
ジェネレータ配線を走行中に押し上げたりするような事が無いように
十分気をつけて下さい。
既に全ての配線がされている状態の写真ですがご勘弁を。
さぁ残すはレクチファイヤの配線を通していく作業ですね。
この作業の続きはまた明日にでもご紹介しますね。
